Knipex 97 22 240 Crimpzange Isolierte Kabelschuhe, Isolierte Steckverbinder 0.75 bis 6 mm²

Ein Paar Knipex-Abisolierzangen mit rot und blau gefärbten Griffen, die mehrere Abisolier- und Schneidoptionen für verschiedene Drahtgrößen zeigen.

Knipex 97 22 240 Crimpzange Isolierte Kabelschuhe, Isolierte Steckverbinder 0.75 bis 6 mm²-2

Abgebildet ist eine rote und blaue Abisolierzange der Marke Knipex, Modell 97 22 240, mit verschiedenen Skalen zum Schneiden und Abisolieren von Kabeln.

Ein Abisolier-Werkzeug klemmt einen blauen Draht fest. Das Werkzeug ist mit Text markiert, das Einstellungen für die Drahtgauge in Millimetern anzeigt.

Abisolierzange mit roten und blauen Griffen, geeignet zum Schneiden und Abisolieren verschiedener Kabelgrößen. Markenname 'Knipex' auf dem Griff.

Ein schwarzes Werkzeug für Fotografie mit Markierungen in verschiedenen ISO-Werten, roten, blauen und gelben Punkten und einer roten Düse.

Ein Drahtschneider in Nahaufnahme mit Skalen zur Messung von Drahtdurchmessern. Die Markenaufschrift 'Knipex' ist sichtbar.

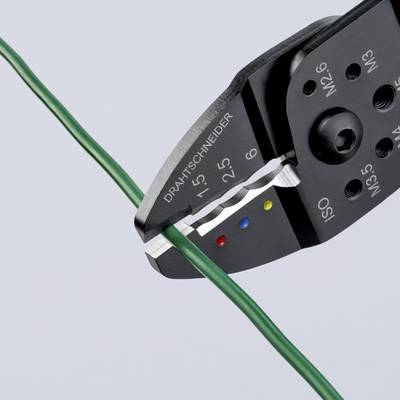

Drahtzange klemmt einen grünen Draht und zeigt Messwerte auf dem Werkzeug.

Drahtschneider-Werkzeug, das verschiedene Lochgrößen zum Abisolieren verschiedener Drahtquerschnitte zeigt, mit einem blauen Draht, der geschnitten wird.

Knipex 97 22 240 Crimpzange Isolierte Kabelschuhe, Isolierte Steckverbinder 0.75 bis 6 mm²-10

Abisolierungswerkzeug im Einsatz, das die Isolierung von einem gelb-grünen Kabel entfernt. Die markierten Messskalen des Werkzeugs gewährleisten präzises Arbeiten.

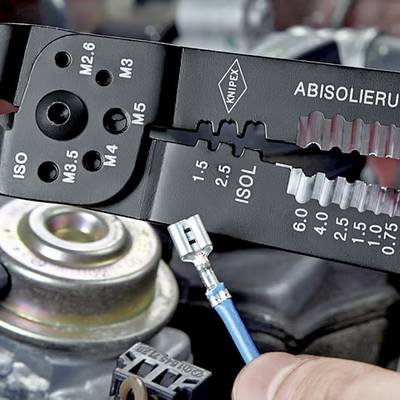

Drahtabisolierwerkzeug zeigt Größenmessungen, ein blau isolierter Draht teilweise in den Backen abgestreift, demonstriert den Drahtabisolierprozess.

1/13

Datenblatt (PDF)

167 Stück

Anzahl

Stück

Gesamt (CHF 23.08 / Stück)

CHF

Highlights & Details

KNIPEX 97 22 240 Crimpzange mit Mehrkomponenten-Hüllen schwarz lackiert 240 mm

Zum Kabelschneiden, Abisolieren von Adern und Crimpen von isolierten Kabelschuhen und isolierten Schrumpfschlauchverbindern sowie unisolierten, offenen Steckverbindern
Mit Gewindelöchern zum Abschneiden von Cu- oder Ms-Gewindestiften mit M 2,6
M 3
M 3,5
M 4 und M 5
Geschraubtes Gelenk für eine hohe Stabilität und gleichmäßigen Lauf

Technische Daten

Produkt-Art: Crimpzange

Herst.-Teilenr.: 97 22 240

Anwendungsbereich: Isolierte Kabelschuhe
Isolierte Steckverbinder

Quetschbereich: 0.75 bis 6 mm²

Quetschbereich AWG: 10 bis 18 awg

Quetschbereich (min.): 0.75 mm²

Quetschbereich (max.): 6 mm²

Quetschbereich AWG (min.): 18 awg

Quetschbereich AWG (max.): 10 awg

Länge: 240 mm

Material: Spezialstahl

Material-Eigenschaft: brüniert

Breite: 240.0000 mm

Höhe: 62.0000 mm

Gewicht: 300 g

Geeignet für: Kabelquerschnitte: 0,75 - 6 mm² · Abisolieren: von 0,75 - 6,0 mm² · Kürzen von Schrauben: M2,6 - M5

Typ: 97 22 240

Dokumente & Downloads

Datenblatt

Datenblatt 825480 Knipex 97 22 240 Crimpzange Isolierte Kabelschuhe, Isolierte Steckverbinder 0.75 bis 6 mm²

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 825480 Knipex 97 22 240 Crimpzange Isolierte Kabelschuhe, Isolierte Steckverbinder 0.75 bis 6 mm²

Beschreibung

97 22 240 Crimpzange Zum Kabelschneiden, Abisolieren von Adern und Crimpen von isolierten Kabelschuhen und isolierten Schrumpfschlauchverbindern sowie unisolierten, offenen Steckverbindern. Mit Gewindelöchern zum Abschneiden von Cu- oder Ms-Gewindestiften mit M 2,6; M 3; M 3,5; M 4 und M 5. Geschraubtes Gelenk für eine hohe Stabilität und gleichmäßigen Lauf. - Anwendung: isolierte Kabelschuhe + Kabelverbinder - Kapazität Quadratmillimeter: 0,5 — 6,0mm² - Anzahl der Nester: 3 - AWG: 20 — 10

Ausführung

Zum Kabelschneiden, Abisolieren von Drähten und Crimpen von isolierten und unisolierten Kabelschuhen und Steckverbindern und offenen Steckverbindern
Mit Gewindelöchern zum Abschneiden von Cu- oder Ms-Gewindestiften mit M 2,6; 3,0; 3,5; 4,0 und 5,0 mm
Spezialstahl, hochfest.
