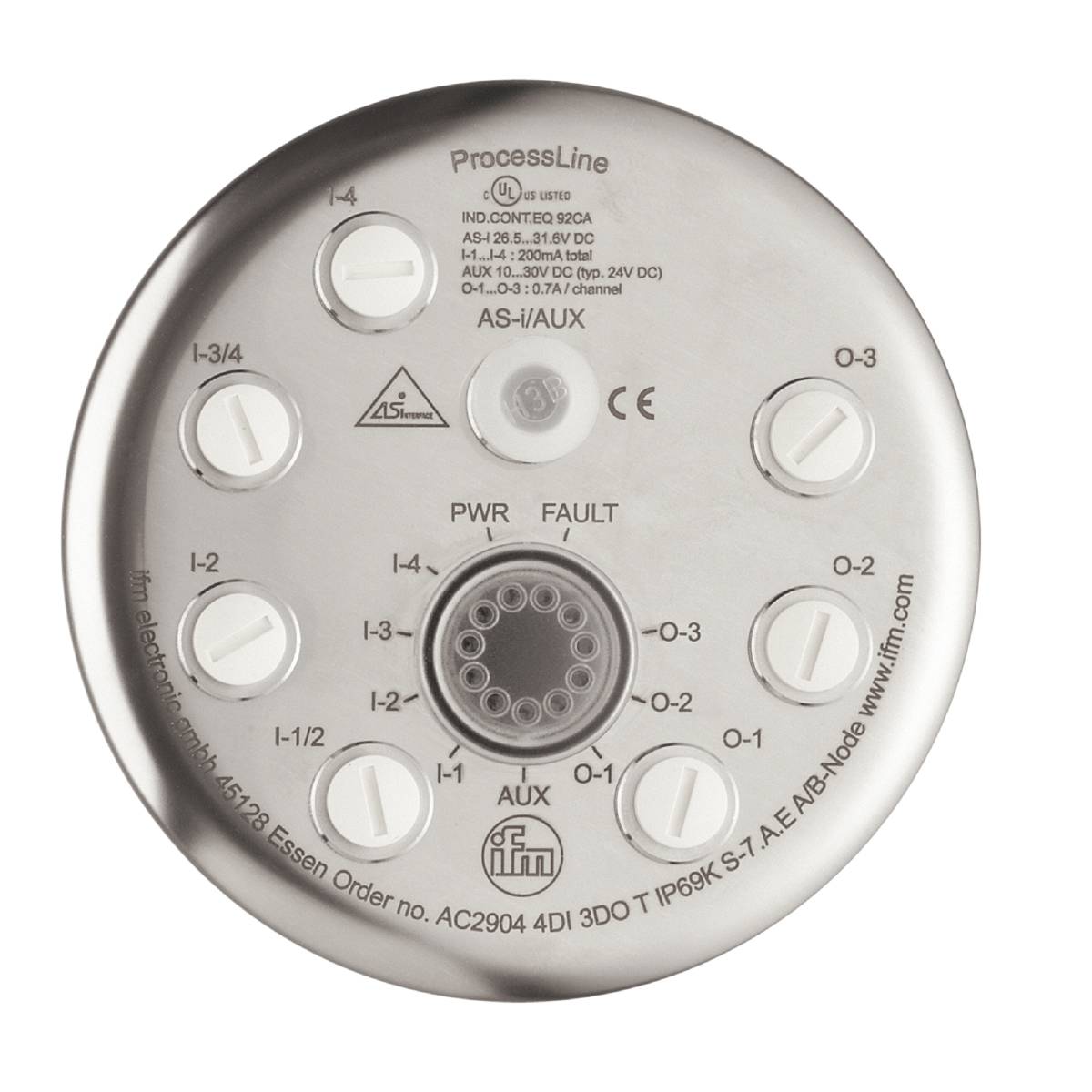

ifm Electronic AC2904 AC2904 I/O-Modul M12-Stecker Anzahl digitale Ausgänge: 3 Anzahl digitale Eingänge: 4
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
I/O-Modul
Schnittstellen
M12-Stecker
Typ
AC2904
Länge
80 mm
Anzahl digitale Eingänge
4
Datenblatt (PDF)
Anzahl
Gesamt (CHF 458.79 / Stück)
CHF 458.79
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm AC2904 AS-i Eingangs-/Ausgangsmodul
- Speziell für den Einsatz im Nassbereich in der Lebensmittel- und Getränkeindustrie
- Hygienegerechtes Design ohne Ecken und Kanten
- Resistent gegen Hochdruckreinigung mit aggressiven Reinigungsmitteln
- Gut sichtbare leuchtstarke LEDs zur Anzeige von Betrieb, Schaltzustand und Fehler
- AS-i und 24 V-Einspeisung über gemeinsame M12-Steckverbindung
Technische Daten
- Abmessungen [mm]: Ø 137,3 / L = 80
- Anzahl der digitalen Ausgänge: 3
- Anzahl der digitalen Eingänge: 4
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 4; Anzahl der digitalen Ausgänge: 3
- Anzeige: Betrieb: LED, grün; Fehler: LED, rot; Funktion: LED, gelb
- Galvanisch entkoppelt Digitalausgang: ja
- Umgebungstemperatur-1 [°C]: -5...70
- Applikation: Hygiene- und Nassbereiche in der Lebensmittelindustrie
- AS-i E/A-Konfiguration [hex]: 7
- AS-i ID-Code [hex]: A.E
- AS-i Master Profil: M2; M3; M4
- AS-i Profil: S-7.A.E
- AS-i Version: 2.1
- AS-i Zertifikat: 101107
- Beschaltung: PNP
- Betriebsspannung [V]: 26,5...31,6 DC
- Eingangsbeschaltung digitale Eingänge: PNP; (Typ 2 gemäß IEC 61131-2)
- Eingangsstrom High [mA]: 6...10
- Eingangsstrom Low [mA]: 0...2
- Erweiterter Adressiermodus: ja
- Gewicht [g]: 632.000
- Kurzschlussfest: ja
- Kurzschlussfestigkeit Digitaleingänge: ja
- Max. Höhe über NN [m]: 2000
- Max. Stromaufnahme aus AS-i [mA]: 240
- Max. Stromaufnahme aus zusätzlicher Versorgung [mA]: 2100; (AUX)
- max. Strombelastbarkeit Eingänge gesamt [mA]: 200
- Max. zulässige relative Luftfeuchtigkeit [%]: 90; (linear abnehmend bis 50 (40 °C) nicht kondensierend)
- Modulanschluss: M12
- MTTF: 160
- Schaltpegel High [V]: > 11
- Schutzart: IP 68; IP 69K
- Sensorversorgung der Eingänge: AS-i
- Spannungsbereich DC [V]: 20...30; (AUX)
- Spannungsversorgung [V]: 18...30
- Steckverbindung: AS-i - Pinlayout: 0063 - Steckverbindung: M12; Codierung: A; Anzugsdrehmoment: 1,2...1,4 Nm / Eingänge - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A; Anzugsdrehmoment: 1,2...1,4 Nm / Ausgänge - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A; Anzugsdrehmoment: 1,2...1,4 Nm
- Strombelastbarkeit Ausgänge gesamt [A]: 2,1
- Strombelastbarkeit je Ausgang [mA]: 700; (Gebrauchskategorie DC-13 (Steuerung von Elektromagneten): 20 W (IEC 60947-5-1))
- Verschmutzungsgrad: 2
- Watchdog integriert: ja
- Zusätzliche Spannungsversorgung [V]: 20...30 DC; (AUX)
- Produkt-Art
I/O-Modul
- Schnittstellen
M12-Stecker
- Typ
AC2904
- Länge
80 mm
- Anzahl digitale Eingänge
4
- Anzahl digitale Ausgänge
3
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
AC2904
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321258 ifm Electronic AC2904 AC2904 I/O-Modul M12-Stecker Anzahl digitale Ausgänge: 3 Anzahl digitale Eingänge: 4
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321258 ifm Electronic AC2904 AC2904 I/O-Modul M12-Stecker Anzahl digitale Ausgänge: 3 Anzahl digitale Eingänge: 4
Beschreibung
ifm AC2904 AS-i Eingangs-/Ausgangsmodul
Lieferumfang
- Geliefert wird: Ifm Electronic ProcessLine-Modul 4E/3A PNP Ver. 2.1 AC2904, Verpackungseinheit: 1 Stk., EAN: 4021179004961
