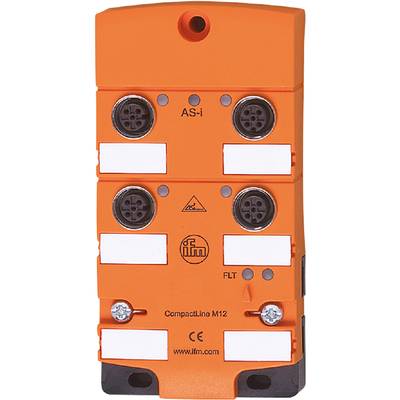

ifm Electronic AC2411 AC2411 I/O-Modul M12-Stecker Anzahl digitale Ausgänge: 2 Anzahl digitale Eingänge: 2
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
I/O-Modul
Schnittstellen
M12-Stecker
Typ
AC2411
Höhe
27 mm
Länge
118.2 mm
Datenblatt (PDF)
Anzahl
Gesamt (CHF 236.77 / Stück)
CHF 236.77
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm AC2411 AS-i Eingangs-/Ausgangsmodul
- Einfache Montage und Verdrahtung
- Hohe Schock- und Vibrationsfestigkeit durch Vollverguss
- Gut sichtbare leuchtstarke LEDs zur Anzeige von Betrieb, Funktion und Fehler
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Robuste M12-Steckverbindungen für den Anschluss von Sensoren und Aktuatoren
Technische Daten
- Abmessungen [mm]: 118,2 x 60 x 27
- Aktuatorversorgung der Ausgänge: AUX
- Anzahl der digitalen Ausgänge: 2
- Anzahl der digitalen Eingänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 2; Anzahl der digitalen Ausgänge: 2
- Anzeige: Schaltzustand: LED, gelb I1...I2, O1...O2; Betrieb: LED, grün AS-i, AUX; Fehler: LED, rot
- Galvanisch entkoppelt Digitalausgang: ja
- Umgebungstemperatur-1 [°C]: -25...80
- Applikation: Feldmontage
- AS-i Adressierung: IR-Adressierung möglich
- AS-i E/A-Konfiguration [hex]: 3
- AS-i ID-Code [hex]: 0.E
- AS-i Master Profil: M2; M3; M4
- AS-i Profil: S-3.0.E
- AS-i Version: 2.11; 3.0
- AS-i Zertifikat: 40201
- Beschaltung: PNP
- Betriebsspannung [V]: 26,5...31,6 DC
- Eingangsbeschaltung digitale Eingänge: PNP; (Typ 2 gemäß IEC 61131-2)
- Eingangsstrom High [mA]: 6...10
- Eingangsstrom Low [mA]: 0...2
- Eingangsstrombegrenzung [mA]: 15
- Erweiterter Adressiermodus: nein
- Gewicht [g]: 295.000
- Kurzschlussfest: ja
- Kurzschlussfestigkeit Digitaleingänge: ja
- Lagertemperatur [°C]: -25...80
- Max. Höhe über NN [m]: 2000
- Max. Stromaufnahme aus AS-i [mA]: 250
- Max. Stromaufnahme aus zusätzlicher Versorgung [mA]: 4000; (AUX)
- max. Strombelastbarkeit Eingänge gesamt [mA]: 200
- Max. zulässige relative Luftfeuchtigkeit [%]: 90; (nicht kondensierend)
- Modulanschluss: Flachkabel
- Montageart: AS-i Flachkabel direkt kontaktierbar
- MTTF: 251
- Schaltpegel High [V]: > 11
- Schutzart: IP 67; (bei Verwendung der Flachkabel E7400x / E7401x)
- Sensorversorgung der Eingänge: AS-i
- Spannungsbereich DC [V]: 10...30; (AUX)
- Spannungsversorgung [V]: 20...30; (DC)
- Steckverbindung: Eingänge - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A / Ausgänge - Pinlayout: 0017 - Steckverbindung: M12; Codierung: A
- Strombelastbarkeit Ausgänge gesamt [A]: 4
- Strombelastbarkeit gesamt [A]: 4
- Strombelastbarkeit je Ausgang [mA]: 2000; (Gebrauchskategorie DC-13 (Steuerung von Elektromagneten): 20 W (IEC 60947-5-1))
- Watchdog integriert: ja
- Zusätzliche Spannungsversorgung [V]: 10...30 DC; (AUX)
- Produkt-Art
I/O-Modul
- Schnittstellen
M12-Stecker
- Typ
AC2411
- Höhe
27 mm
- Länge
118.2 mm
- Breite
60 mm
- Anzahl digitale Eingänge
2
- Anzahl digitale Ausgänge
2
- Abm.
(L x B x H) 118.2 x 60 x 27 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
AC2411
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3320415 ifm Electronic AC2411 AC2411 I/O-Modul M12-Stecker Anzahl digitale Ausgänge: 2 Anzahl digitale Eingänge: 2
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320415 ifm Electronic AC2411 AC2411 I/O-Modul M12-Stecker Anzahl digitale Ausgänge: 2 Anzahl digitale Eingänge: 2
Beschreibung
ifm AC2411 AS-i Eingangs-/Ausgangsmodul
Lieferumfang
- Geliefert wird: Ifm Electronic CompactLine-Modul 2E/2A Transistor PNP AC2411, Verpackungseinheit: 1 Stk., EAN: 4021179003742
