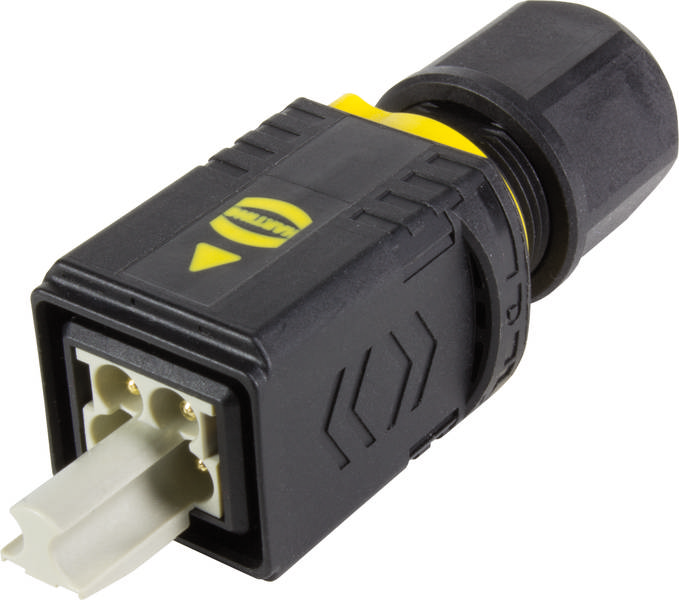

HARTING 09461454420 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder-Set
Gesamtpolzahl
4
Anschluss
Crimpen
Inhalt
1 St.
Nennstrom - gerundet
12 A
Datenblatt (PDF)
Anzahl
Gesamt (CHF 21.23 / Stück)
CHF 21.23
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: HARTING PushPull (V4)
- Komponente: Steckverbinder-Sets
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 4
- Verriegelungsart: PushPull
- Bemessungsstrom: 12 A
- Grenztemperatur: -40 ... +70 °C
- Steckzyklen: ≥ 750
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 61076-3-106 Variante 4 (V4);EN 45545-2
- Nettogewicht: 1 g
- Bezeichnung: Power
- Bemessungsspannung: 48 V
- Bemessungsstoßspannung: 1,5 kV
- Verschmutzungsgrad: 3
- Leiterquerschnitt: AWG 16 ... AWG 14
- Schirmung: ungeschirmt
- Schutzart nach IEC 60529: IP65;IP67
- Anzugsdrehmoment: 1,3 ... 1,5 Nm
- Vibrationsbeständigkeit: 10-500 Hz, 5 g, 0,35 mm, 2h/Achse;5,72 m/s² nach IEC 61373 Kategorie 1 Klasse B
- Zulassungen: DNV GL
- Schockbeständigkeit: 25 g / 11 ms, 3 Stöße / Achse und Richtung;5 g / 30 ms, 5 Stöße / Achse und Richtung nach IEC 61373 Kategorie 1 Klasse B
- Werkstoff Gehäuse: Kunststoff
- Farbe Gehäuse: schwarz
- Aderaußendurchmesser: ≤ 3,7 mm
- Kabeldurchmesser: 4,5 ... 10 mm
- Typ
09 46 145 4420
- Produkt-Art
Steckverbinder-Set
- Gesamtpolzahl
4
- Anschluss
Crimpen
- Inhalt
1 St.
- Nennstrom
12 A
- Nennstrom - gerundet
12 A
- Nennspannung
48 V
- Kabel-Ø (max.)
10 mm
- Kabel-Ø (min.)
4.5 mm
- Gehäuse-Material
Kunststoff
- Herst.-Teilenr.
09461454420
- Kabel-Ø-Bereich
4.5 - 10 mm
- Polzahl
4
IP65
IP67
Push Pull
48 V
4
sonstige
Kunststoff
sonstige
-40-70 °C
sonstige
1.5 kV
Crimpanschluss
sonstige
1.5-1.5 mm²
1.5-1.5 mm²
1.5-1.5 mm²
1.5-1.5 mm²
IP65
sonstige
sonstige
sonstige
12 A
Dokumente & Downloads
Datenblatt
Datenblatt 3001297 HARTING 09461454420 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
Datenblatt 3001297 HARTING 09461454420 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001297 HARTING 09461454420 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
Beschreibung
Steckverbinder, Steckverbinder-Sets, Crimpanschluss, Bemessungsstrom: 12 A, Kontakte: 4, PushPull, Werkstoff: Kunststoff, Schutzart: IP65, IP67
