Fluke FLK-FEV350/KIT CH Analysator für E-Ladestation Typ 1 & Typ 2
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 4’024.01 / Stück)
CHF 4’024.01
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Interner Stromverbrauch: max. 3 W
- Sicherheit: CAT II 300 V
- Verschmutzungsgrad: 2
- Schutzklasse: II
- Produkt-Art
Analysator für E-Ladestation
- Ladestecker
Typ 1 & Typ 2
- Nennspannung
250 V
- Ausführung
FLK-FEV350/KIT CH
IP40
- Prüfzeichen
CAT II 300 V
- Herstellerfarbe
Gelb
Grau
- Breite
123 mm
- Höhe
263 mm
- Tiefe
63 mm
- Gewicht
900 g
- Nennstrom
10 A
- Max. Temperatur
+40 °C
- Min. Temperatur
-10 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3161928 Fluke FLK-FEV350/KIT CH Analysator für E-Ladestation Typ 1 & Typ 2
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3161928 Fluke FLK-FEV350/KIT CH Analysator für E-Ladestation Typ 1 & Typ 2
Beschreibung
Der Analysator für Elektrofahrzeug-Ladestationen FEV350 EV ist die Komplettlösung für Sicherheits- und Leistungsprüfungen von AC-Ladestationen mit Ladesteckern vom Typ 2 oder Typ 1. Er wurde für Techniker entwickelt, die schnell und effizient mehrere Prüfungen durchführen und dokumentieren müssen, dafür aber nicht mehrere Werkzeuge mitführen möchten. Verfügbare Messungen: PE (Schutzleiter)-Vorprüfung, damit keine gefährliche Spannung anliegt, Sichtprüfung, 30 mA RCD- und 6 mA RDC-DD-Auslöseprüfung, Nennspannung + Phasenfolge, Auto-Control-Pilot (CP) mit Signalformanalyse, Kabelsimulation über Proximity Pilot (PP) sowie Fehlerprüfung. Unterstützte Messungen: Schutzleiterwiderstand, Isolationswiderstand und Stromkreis-/Netzimpedanz mit den kompatiblen Fluke Multifunktions-Installationstestern für die Zertifizierung und Inspektionen der Installation über eine drahtlose Bluetooth-Verbindung. Schaltkreiskonfigurationsdiagramme und Infobildschirme für eine nahtlose Integration der TruTest-Software zur Protokollerstellung. Die Lösung beinhaltet das TruTest-Softwaremodul für Ladestationen für Dokumentation und Berichterstattung. Der Analysator Fluke FEV350 bietet vorgegebene Prüfpläne und zeigt an, ob die Prüfung erfolgreich war, um Analysen zu vereinfachen und den Zeitaufwand für Prüfungen zu verringern. Unterstützte Messungen sind Schutzleiterwiderstand, Isolationswiderstand und Stromkreis-/Netzimpedanz mit den kompatiblen Fluke Multifunktions-Installationstestern für die Zertifizierung und Inspektionen der Installation über eine drahtlose Bluetooth-Verbindung, Schaltkreiskonfigurationsdiagramme und Infobildschirme für eine nahtlose Integration der TruTest-Software zur Protokollerstellung. Das Kit enthält den Multifunktionstester 1664 FC.
Ausführung
- Analysator für Elektrofahrzeug-Ladestationen für Ladestecker vom Typ 1 und 2
- PE-Schutzleiter-Vorprüfung, damit keine gefährliche Spannung anliegt.
- Sichtprüfung
- 30 mA RCD + 6 mA RDC-DD-Auslöseprüfung
- Nennspannung + Phasenfolge
- Auto-Control-Pilot (CP) mit Signalformanalyse
- Kabelsimulation über Proximity Pilot (PP)
- Fehlerprüfung

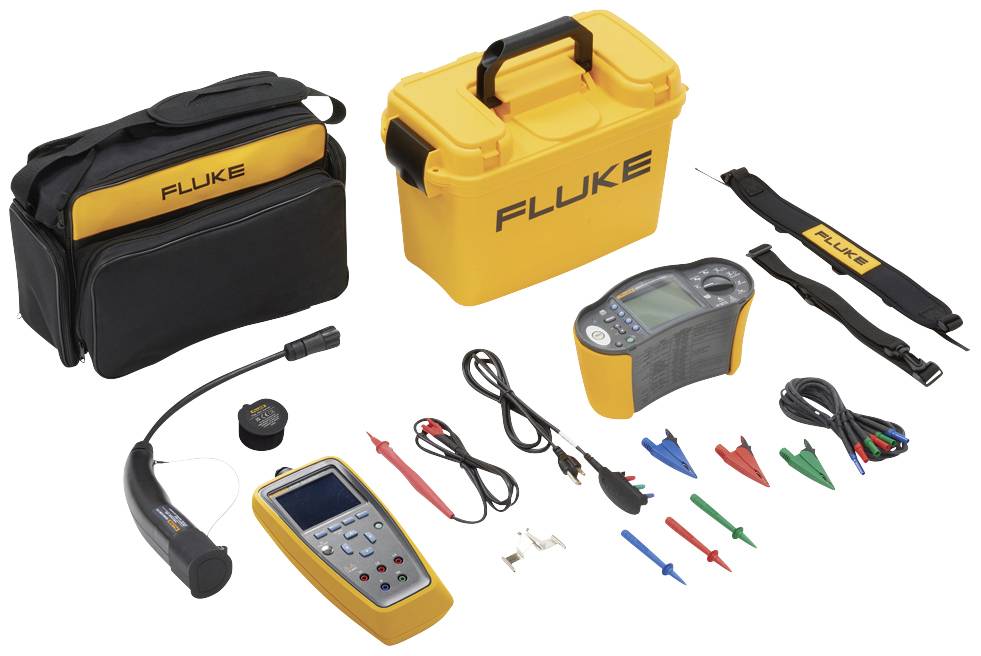

Lieferumfang
- FEV350/BASIC Analysator
- FEV300-CON-TY1
- FEV300-CON-TY2
- Nullpunktadapter/TY1
- Nullpunktadapter/TY2
- TPAK Magnetischer Aufhänger
- Gepolsterte Tragetasche
- Multifunktionstester 1664 FC
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
