Name: FESTO Führungszylinder 170947 DFM-50-50-P-A-KF Hublänge: 50 mm 1 St.
Brand: FESTO
SKU: 1938324
Availability: BackOrder

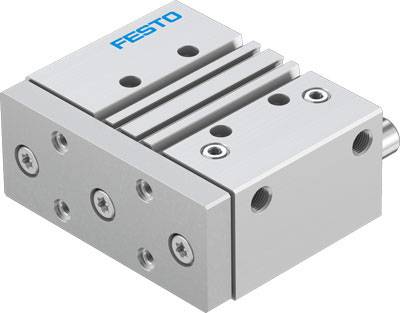

Ein pneumatischer Zylinder von Festo mit mehreren Schrauben und Anschlüssen, erkennbar an seinem kompakten, rechteckigen Design.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 579.95 / Stück)

CHF 579.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Führungszylinder DFM-50-50-P-A-KF

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 50 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 170947

Ausführung: Führungszylinder DFM-50-50-P-A-KF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=50 mm, Kolben-Durchmesser=50 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Gewicht: 3801 g

Baugröße: 50

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/4"

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 50 mm

Kraft (max.): 1178 N

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1938324 FESTO Führungszylinder 170947 DFM-50-50-P-A-KF Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938324 FESTO Führungszylinder 170947 DFM-50-50-P-A-KF Hublänge: 50 mm 1 St.

Beschreibung

Führungszylinder DFM-50-50-P-A-KF

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Umgebungstemperatur: -5
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 3801 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 1
Symbol: 991737
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 50 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1057 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1178 N
Bewegte Masse: 1969 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 1 NM
Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 MM
Betriebsart der Antriebseinheit: Joch
Führung: Kugelumlaufführung
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 202 N
Alternativanschlüsse: siehe Produktzeichnung
Max. Kraft Fy: 1487 N
Max. Kraft Fy statisch: 1600 N
Max. Kraft Fz: 1487 N
Max. Kraft Fz statisch: 1600 N
Max. Moment Mx: 81.79 NM
Max. Moment Mx statisch: 88 NM
Max. Moment My: 31.98 NM
Max. Moment My statisch: 34.4 NM
Max. Moment Mz: 31.98 NM
Max. Moment Mz statisch: 34.4 NM
Max. Geschwindigkeit: 0.6 M/S
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 15.51 NM
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub: 39.5 MM
