Name: FESTO Führungszylinder 170851 DFM-25-50-P-A-GF Hublänge: 50 mm 1 St.
Brand: FESTO
SKU: 1938242
Availability: BackOrder

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

Conrad

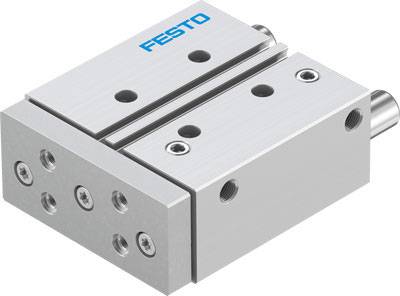

Pneumatischer Schlitten von Festo mit mehreren Befestigungspunkten, für präzise lineare Bewegung in automatisierten Systemen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 337.95 / Stück)

CHF 337.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Führungszylinder DFM-25-50-P-A-GF

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 50 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 170851

Ausführung: Führungszylinder DFM-25-50-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=50 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Gewicht: 1635 g

Baugröße: 25

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/8"

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 25 mm

Kraft (max.): 295 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1938242 FESTO Führungszylinder 170851 DFM-25-50-P-A-GF Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938242 FESTO Führungszylinder 170851 DFM-25-50-P-A-GF Hublänge: 50 mm 1 St.

Beschreibung

Führungszylinder DFM-25-50-P-A-GF

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1635 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 46143
Symbol: 991737
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 25 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Bewegte Masse: 793 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.3 NM
Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 MM
Betriebsart der Antriebseinheit: Joch
Führung: Gleitführung
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 115 N
Alternativanschlüsse: siehe Produktzeichnung
Max. Kraft Fy: 810.7 N
Max. Kraft Fy statisch: 810.7 N
Max. Kraft Fz: 810.7 N
Max. Kraft Fz statisch: 810.7 N
Max. Moment Mx: 27.56 NM
Max. Moment Mx statisch: 27.56 NM
Max. Moment My: 19.46 NM
Max. Moment My statisch: 19.46 NM
Max. Moment Mz: 19.46 NM
Max. Moment Mz statisch: 19.46 NM
Max. Geschwindigkeit: 0.8 M/S
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 5.26 NM
