Name: FESTO Führungszylinder 170909 DFM-16-25-P-A-KF Hublänge: 25 mm 1 St.
Brand: FESTO
SKU: 1938286
Availability: BackOrder

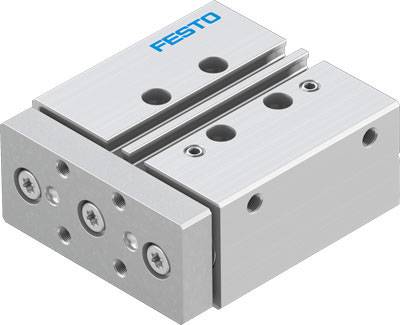

Silberner pneumatischer Schlitten von FESTO mit mehreren Bohrlöchern und Schrauben, geeignet für präzise und kontrollierte Bewegungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 327.95 / Stück)

CHF 327.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Führungszylinder DFM-16-25-P-A-KF

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 25 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 170909

Ausführung: Führungszylinder DFM-16-25-P-A-KF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=25 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Gewicht: 508 g

Baugröße: 16

Dichtungsmaterial: NBR

Druckluft-Anschluss: M5

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 16 mm

Kraft (max.): 121 N

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1938286 FESTO Führungszylinder 170909 DFM-16-25-P-A-KF Hublänge: 25 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938286 FESTO Führungszylinder 170909 DFM-16-25-P-A-KF Hublänge: 25 mm 1 St.

Beschreibung

Führungszylinder DFM-16-25-P-A-KF

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Umgebungstemperatur: -5
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 508 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 2
Symbol: 991737
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: M5
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 25 MM
Kolben-Ø: 16 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 90 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
Bewegte Masse: 241 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.15 NM
Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 MM
Betriebsart der Antriebseinheit: Joch
Führung: Kugelumlaufführung
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 39 N
Alternativanschlüsse: siehe Produktzeichnung
Max. Kraft Fy: 389 N
Max. Kraft Fy statisch: 415 N
Max. Kraft Fz: 389 N
Max. Kraft Fz statisch: 415 N
Max. Moment Mx: 8.95 NM
Max. Moment Mx statisch: 9.55 NM
Max. Moment My: 3.89 NM
Max. Moment My statisch: 4.15 NM
Max. Moment Mz: 3.89 NM
Max. Moment Mz statisch: 4.15 NM
Max. Geschwindigkeit: 0.8 M/S
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 1.64 NM
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub: 19.1 MM
