Name: Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2-Punkt, P, PI, PD, PID Universalregler Pt100, L, J, K, R, S, T, B, E, N, C -200 bi
Brand: Emko
SKU: 2352545
Availability: BackOrder

Highlights & Details

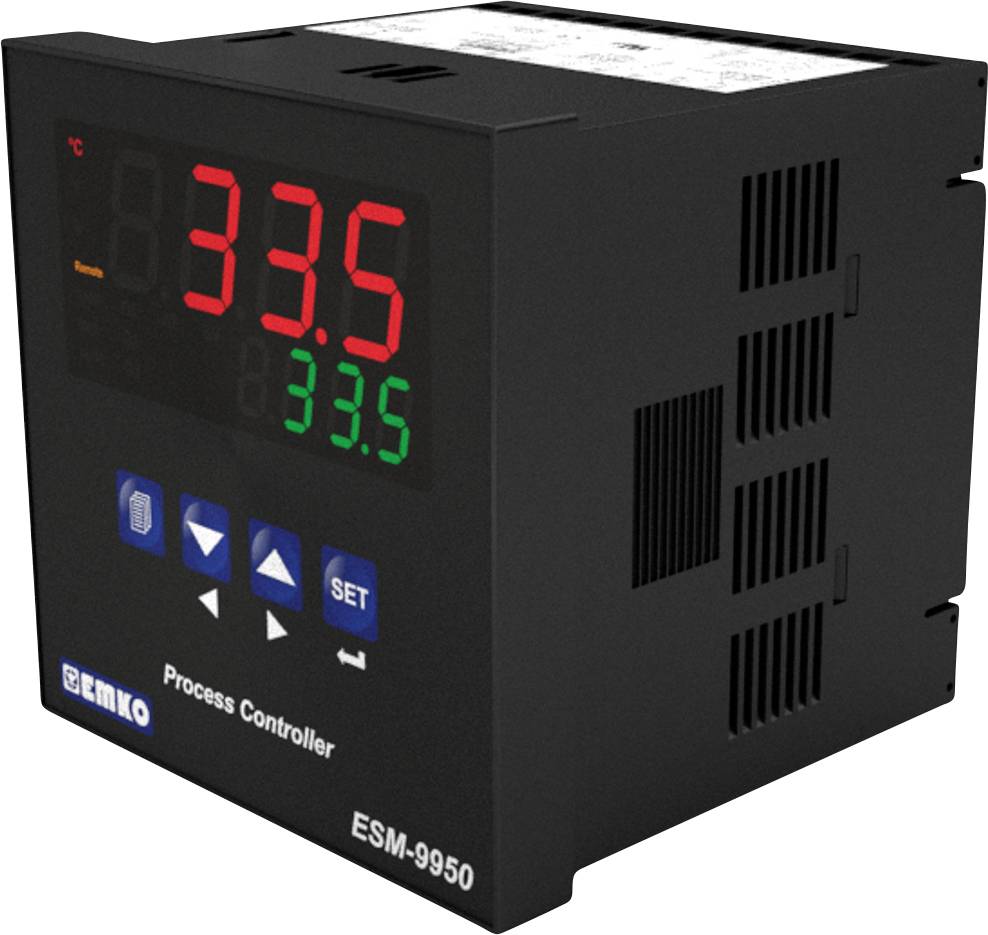

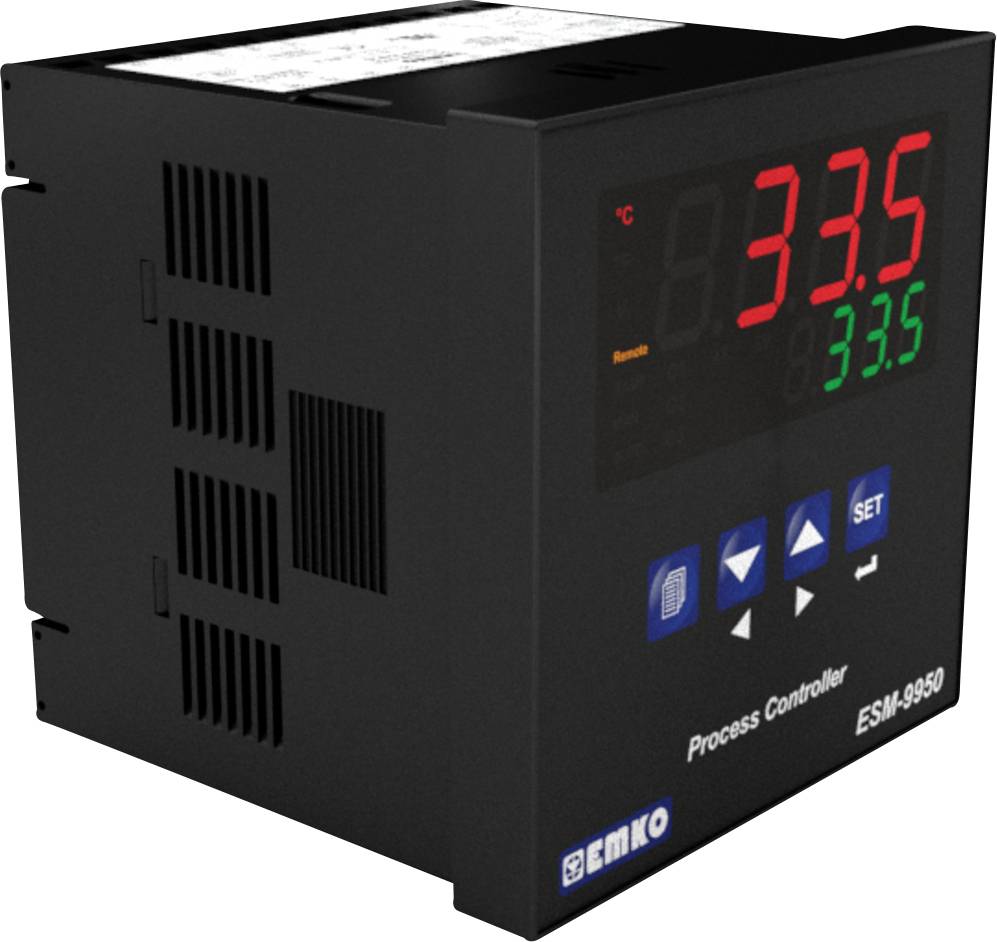

Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2-Punkt, P, PI, PD, PID Universalregler

4-stellige Prozessanzeige
4-stellige Sollwert-Anzeige
Universal-Messeingang für Pt100, L, J, K, R, S, T, B, E, N, C, 0-50 mV, 0-10 V, 0/4-20 mA
2-Punkt, P, PI, PD oder PID Regelung
PID-Selbstoptimierungsfunktion
Zweipunkt- oder Mehrpunktkalibrierung Analogsignale
8-Schritt Ablaufsteuerung bei Verwendung des Zusatzmoduls EMI-400 Digitaleingang
Sanftanlauf
Motorventilsteuerung
Alarmwerte
Hysterese
Offset-Werte
Relaisausgang
Passwortschutz für Programmeinstellungen
Kommunikationsschnittstelle
2 Steckplätze für I/O-Erweiterungsmodule der EMI-900 und EMO-900 Serie

Technische Daten

Produkt-Art: Universalregler

Typ: ESM-9950.1.20.2.1/00.00/0.0.0.0

Temperaturregler-Typ: 2-Punkt, P, PI, PD, PID

Betriebsspannung: 115 V/AC
230 V/AC

Messbereich: -200 bis 1700 °C

Max. Messtemperatur: 1700 °C

Min. Messtemperatur: -200 °C

Ausgänge (Temperaturregler): Relais 5 A

Anzahl Relais-Ausgänge: 1

Ausgänge: Relaisausgang. SSR Ausgang. Transistorausgang. 0/4-20 mA Analogausgang

Abm.: (L x B x H) 88 x 96 x 96 mm

Herstellerfarbe: Schwarz

Höhe: 96 mm

Länge: 88 mm

Breite: 96 mm

: Front: IP65/Anschluss: IP20

Fühler-Typ: Pt100
L
J
K
R
S
T
B
E
N
C
Mehr anzeigen

Herst.-Teilenr.: ESM-9950.1.20.2.1/00.00/0.0.0.0

Ausführung: ESM-9950.1.20.2.1/00.00/0.0.0.0

Einbautiefe: 76 mm

Montageart: Einbau

Digitale Eingänge: Digitaleingang

Schnittstellen: RS 485

Sensortyp: Pt00||L||J||K||R||S||T||B||E||N||C

Gewicht: 340 g

Dokumente & Downloads

Datenblatt

Datenblatt 2352545 Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2-Punkt, P, PI, PD, PID Universalregler Pt100, L, J, K, R, S, T, B, E, N, C -200 bi

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2352545 Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2-Punkt, P, PI, PD, PID Universalregler Pt100, L, J, K, R, S, T, B, E, N, C -200 bi

Beschreibung

ESM-9950 ist ein Universalregler zur Prozesssteuerung. Der Regler ist einstellbar auf 2-Punkt, P, PI, PD oder PID Regelung. Zusätzlich verfügt der Regler über eine PID-Selbstoptimierungsfunktion, einstellbar auf Auto-Tune (Zyklusbegrenzung) oder Self-Tune (Schritt-Rückmeldung). Weiteren Funktionen sind 8-Schritt Ablaufsteuerung bei Verwendung des Zusatzmoduls EMI-700 Digitaleingang, Sanftanlauf und Motorventilsteuerung. In der Basisvariante verfügt der Regler über einen Universaleingang für Temperatursensoren und Analogsignal, Kommunikationsschnittstelle und einen Relaisausgang. Über zwei Steckplätze ist der Regler mit I/O-Modulen erweiterbar. Verfügbar sind die EMI-700 Eingangsmodule in den Ausführungen Digitaleingang, 0/4-20 mA oder 0-10 V/DC Analogeingang, Thermoelement, 0-5 A für Stromwandler und Pt100. Als Ausgangsmodule sind die EMO-700 Module Relaisausgang, SSR Ausgang, Transistorausgang und 0/4-20 mA Analogausgang verfügbar.
