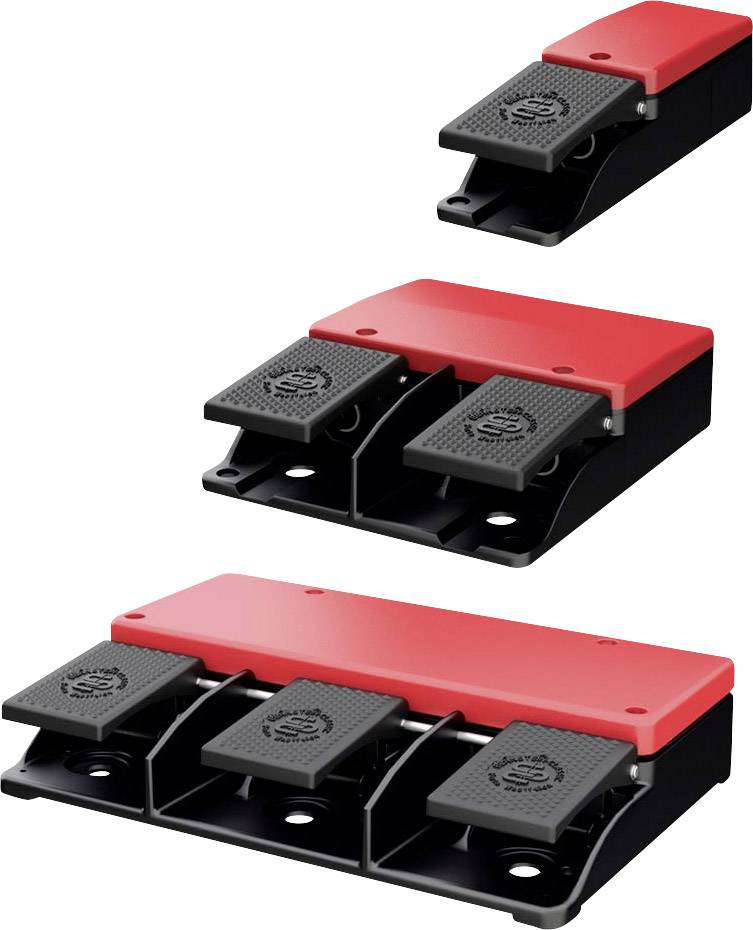

Abbildung ähnlich
Abbildung ähnlich
BERNSTEIN F1-AI0-20 UN Fußschalter 1 Pedal mit Schutzhaube 1 Schließer IP65 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Fußschalter
Funktionen
tastend
Betätigungsart
1 Pedal
Schaltstellung
Aus/Ein
Datenblatt (PDF)
Anzahl
Gesamt (CHF 325.58 / Stück)
CHF 325.58
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Schutzklasse: III (Schutzkleinspannung)
- Befestigung: 2 x M8
- Anschlussart: Schraubanschlüsse (M3,5)
- Leiterquerschnitte 1: Eindrähtig 0,5 ... 1,5 mm² oder
- Leiterquerschnitte 2: Litze mit Aderendhülse 0,5 ... 1,5 mm²
- Kabeleinführung: 1 x M20 x 1,5
- Gewicht: ≈ 1,5 kg
- Bemessungsbetriebsspannungsbereich: 12 -26V/DC
- Leerlaufstrom: < 25 mA
- Verpolschutz: ja
- Bereitschaftsverzug: < 50 ms
- Stromausgang: 0 – 20 mA
- max. Bürdewiderstand: 400 Ω
- Schaltelementfunktion: PNP Schließer (teachbar)
- Hysterese: ≈10%
- Spannungsfall: ≤1,6V
- Bemessungsbetriebsstrom: 200 mA
- Kleinster Betriebsstrom: 1 mA
- Reststrom: < 0,1 mA
- Betätigungselemente: Fusshebel (PA)
- Schaltkraft: ca. 10 N (Pedalmitte)
- Schalthäufigkeit: max. 50 / min
- Anzahl der Anschlüsse: 4
- Verpackungsart
Piece
- Produkt-Art
Fußschalter
- Schalter/Taster-Besonderheiten
mit Schutzhaube
- Funktionen
tastend
- Betätigungsart
1 Pedal
- Schaltstellung
Aus/Ein
- Kontaktart
1 Schließer
- Material
Aluminium Druckguss
- Anschluss
Schrauben
- Min. Temperatur
+80 °C
- Max. Temperatur
-30 °C
- Gewinde-Maß
M20 x 1.5
- Länge
250 mm
- Breite
156 mm
- Höhe
145 mm
- Mechanische Lebensdauer
1 x 106 Schaltspiele
IP65
- Betätigungskraft
10 N
- Inhalt
1 St.
- Abm.
(L x B x H) 250 x 156 x 145 mm
- Typ
F1-AI0-20 UN
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2248003 BERNSTEIN F1-AI0-20 UN Fußschalter 1 Pedal mit Schutzhaube 1 Schließer IP65 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2248003 BERNSTEIN F1-AI0-20 UN Fußschalter 1 Pedal mit Schutzhaube 1 Schließer IP65 1 St. Piece
Beschreibung
Bernstein Fußschalter F1-AI0-20mA UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-AI0-20mA UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaSchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-AI0-20mA UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Der Fußschalter mit linearem Spannungs- oder Stromausgang ermöglicht stufenlose Steuerungsaufgaben durch einen Analogausgang in Abhängigkeit von der Pedalstellung. Zusätzlich gibt es einen programmierbaren Meldeausgang (PNP), der bei einer bestimmten, vorher eingestellten Pedalstellung schaltet Den Analogausgang gibt es in einer 0 5 V, 0 10 V, 0 20 mA oder 4 20 mA Variante. Erhältlich ist dieser Fußschalter in der einpedaligen Ausführung. Auf Anfrage auch in der zwei- und dreipedaligen Ausführung erhältlich. EAN: 4024337063695
Geliefert wird: Bernstein Fußschalter F1-AI0-20mA UN, Verpackungseinheit: 1 Stk., EAN: 4024337063695
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-AI0-20mA UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaSchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-AI0-20mA UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Der Fußschalter mit linearem Spannungs- oder Stromausgang ermöglicht stufenlose Steuerungsaufgaben durch einen Analogausgang in Abhängigkeit von der Pedalstellung. Zusätzlich gibt es einen programmierbaren Meldeausgang (PNP), der bei einer bestimmten, vorher eingestellten Pedalstellung schaltet Den Analogausgang gibt es in einer 0 5 V, 0 10 V, 0 20 mA oder 4 20 mA Variante. Erhältlich ist dieser Fußschalter in der einpedaligen Ausführung. Auf Anfrage auch in der zwei- und dreipedaligen Ausführung erhältlich. EAN: 4024337063695
Geliefert wird: Bernstein Fußschalter F1-AI0-20mA UN, Verpackungseinheit: 1 Stk., EAN: 4024337063695
Lieferumfang
- Geliefert wird: Bernstein Fußschalter F1-AI0-20mA UN, Verpackungseinheit: 1 Stk., EAN: 4024337063695
