BERNSTEIN F2-ZSP3D/ZSP3D UN Fußschalter 5 A 2 Pedale mit Schutzhaube 1 Öffner, 2 Schließer IP67 1 St. Piece

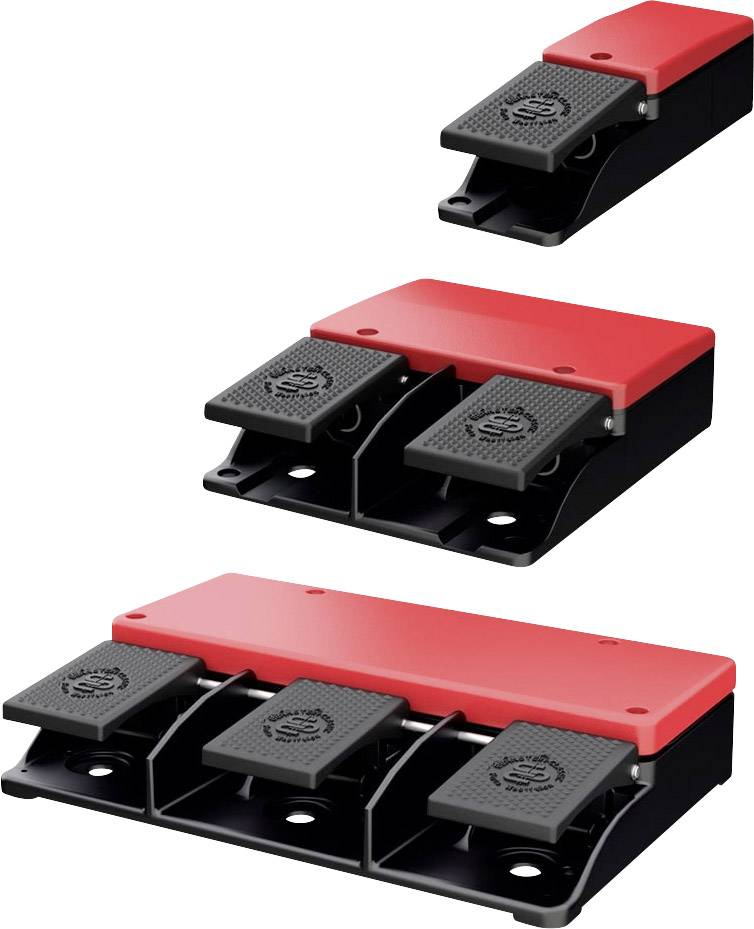

Drei unterschiedlich große, rot-schwarze Fußschalter in einem abgestuften Größenvergleich.
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Fußschalter
Funktionen
tastend
Betätigungsart
2 Pedale
Schaltstrom (max.)
5 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 614.95 / Stück)
CHF 614.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Schutzklasse: I
  • Bemessungsstoßspannungsfestigkeit: 2,5 KV
  • Bemessungsbetriebsspannung: 240 V AC und 24 V DC
  • Zwangsöffnung: nach IEC/EN 60947-5-1, Anhang K (Pedalanschlag)
  • Befestigung: 2 Schrauben M8
  • Anschlussart: Kontaktschrauben M3,5
  • Leiterquerschnitte 1: Litze mit Aderendhülse 0,25 – 1 mm2
  • Leiterquerschnitte 2: Litze mit Aderendhülse mit Kunststoffhülse 0,25 – 1,5 mm2
  • Kabeleinführung: 1 x M20 x 1,5
  • Bemessungsbetriebsspannungsbereich: 10-39 V/DC
  • Verpolschutz: ja
  • Schaltelementfunktion: PNP, Schließer
  • Spannungsfall: < 3 V
  • Betätigungselemente: Fusshebel (PA)
  • Schaltkraft (Pedalmitte) (je Pedal) 1.Stellung: 10 N
  • Schaltkraft (Pedalmitte) (je Pedal) 2.Stellung: 25 N
  • Druckpunkt (je Pedal): ≈200N
  • Schalthäufigkeit: max. 30/min
  • Kontaktart (je Pedal): 1 Öffner, 2 Schließer (Zb)
  • Gewicht mit Unfallschutzhaube: ≈ 2,3 kg
  • Bemessungsisolationsspannung: 250 V
  • Gebrauchskategorie1: 24 V DC/ 1,0 A
  • Kurzschlussschutzeinrichtung: D-Sicherung 4 A gG
  • Schutzleiteranschlüsse: 2 x M4
  • Schaltstrom: 400 mA
  • Betriebsstrom: < 20 mA
Verpackungsart

Piece

Produkt-Art

Fußschalter

Schalter/Taster-Besonderheiten

mit Schutzhaube

Funktionen

tastend

Betätigungsart

2 Pedale

Kontaktart

1 Öffner

2 Schließer

Material

Aluminium Druckguss

Anschluss

Schrauben

Schaltstrom (max.)

5 A

Min. Temperatur

+50 °C

Max. Temperatur

-10 °C

Gewinde-Maß

M20 x 1.5

Länge

250 mm

Breite

277 mm

Höhe

145 mm

IP67

Betätigungskraft

10 N

Inhalt

1 St.

Abm.

(L x B x H) 250 x 277 x 145 mm

Schaltstrom induktiv

1.5 A

Typ

F2-ZSP3D/ZSP3D UN

UKCA

nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2247997 BERNSTEIN F2-ZSP3D/ZSP3D UN Fußschalter 5 A 2 Pedale mit Schutzhaube 1 Öffner, 2 Schließer IP67 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2247997 BERNSTEIN F2-ZSP3D/ZSP3D UN Fußschalter 5 A 2 Pedale mit Schutzhaube 1 Öffner, 2 Schließer IP67 1 St. Piece

Beschreibung

Bernstein Fußschalter F2-ZSP3D/ZSP3D UN

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:BernsteinBezeichnung:Fußschalter Typ:F2-ZSP3D/ZSP3D UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:277 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F2-ZSP3D/ZSP3D UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Bei mehrpedaligen Fußschaltern verhindern Stege das unbeabsichtigte, gleichzeitige Betätigen mehrerer Pedale (Ausführungen ohne Stege auf Anfrage) Die Fußhebel sind aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067112

Geliefert wird: Bernstein Fußschalter F2-ZSP3D/ZSP3D UN, Verpackungseinheit: 1 Stk., EAN: 4024337067112

Lieferumfang

  • Geliefert wird: Bernstein Fußschalter F2-ZSP3D/ZSP3D UN, Verpackungseinheit: 1 Stk., EAN: 4024337067112
