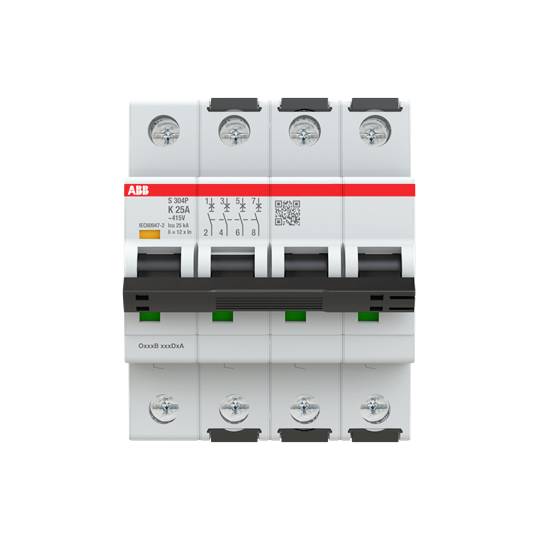

ABB 2CDS384001R0517 S304P-K25 Leitungsschutzschalter 25 A 415 V
Produkt-Art
Leitungsschutzschalter
Polzahl
4
Auslöse-Charakteristik
K
Nennstrom - gerundet
25 A
Nennstrom
25 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Leitungsschutzschalter
- Polzahl
4
- Auslöse-Charakteristik
K
- Nennstrom - gerundet
25 A
- Nennstrom
25 A
- Inhalt
1 St.
- Nennspannung
415 V
IP20
AC/DC
69 mm
25 A
415 V
50-60 Hz
K
500 V
3
4
3
4
FALSE
IP20
4
FALSE
0.75-35 mm²
0.75-25 mm²
-40-70 °C
FALSE
TRUE
4
25 kA
6 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3115661 ABB 2CDS384001R0517 S304P-K25 Leitungsschutzschalter 25 A 415 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3115661 ABB 2CDS384001R0517 S304P-K25 Leitungsschutzschalter 25 A 415 V
Beschreibung
Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich. Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden. Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen.
Lieferumfang
- Geliefert wird: ABB Stotz S&J Sicherungsautomat 25kA, 25A, 4P S304P-K25, Verpackungseinheit: 1 Stk., EAN: 4016779076067
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
