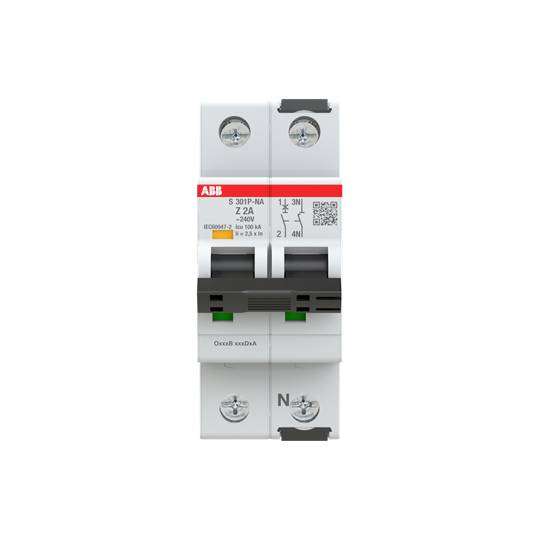

ABB 2CDS381103R0278 S301P-Z2NA Leitungsschutzschalter 2 A 240 V
Produkt-Art
Leitungsschutzschalter
Polzahl
2
Auslöse-Charakteristik
Z
Nennstrom - gerundet
2 A
Nennstrom
2 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Leitungsschutzschalter
- Polzahl
2
- Auslöse-Charakteristik
Z
- Nennstrom - gerundet
2 A
- Nennstrom
2 A
- Inhalt
1 St.
- Nennspannung
240 V
IP20
AC/DC
69 mm
2 A
240 V
50-60 Hz
Z
500 V
3
4
3
2
FALSE
IP20
1
TRUE
0.75-35 mm²
0.75-25 mm²
-40-70 °C
FALSE
TRUE
2
25 kA
100 kA
6 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3115215 ABB 2CDS381103R0278 S301P-Z2NA Leitungsschutzschalter 2 A 240 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3115215 ABB 2CDS381103R0278 S301P-Z2NA Leitungsschutzschalter 2 A 240 V
Beschreibung
Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich. Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden. Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen.
Lieferumfang
- Geliefert wird: ABB Stotz S&J Sicherungsautomat 25kA, 2A, 1+NA S301P-Z2NA, Verpackungseinheit: 1 Stk., EAN: 4016779079518
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
