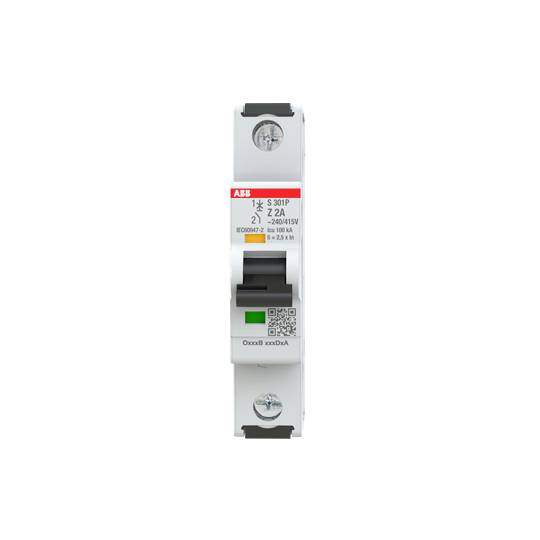

ABB 2CDS381001R0278 S301P-Z2 Leitungsschutzschalter 2 A 240 V
Produkt-Art
Leitungsschutzschalter
Polzahl
1
Auslöse-Charakteristik
Z
Nennstrom - gerundet
2 A
Nennstrom
2 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
S301P-Z2 Sicherungsautomat Z-Char., 25kA, 2A, 1P
- 69 mm, Z, 1, 2 A, 240 V, 500 V, 6 kV, 25 kA, AC/DC, 100 kA, 50..60 Hz, 2,2 W, 3, Unterputzmontage: nein, Mitschaltender Neutralleiter: nein, 4, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, -40..70 °C, 0,75..25 mm², 0,75..35 mm², Explosionsgeschützt: nein
Technische Daten
- Einbautiefe: 69 mmAuslösecharakteristik: ZPolzahl (gesamt): 1Anzahl der abgesicherten Pole: 1Bemessungsstrom: 2 ABemessungsspannung: 240 VBemessungsisolationsspannung Ui: 500 VBemessungsstoßspannungsfestigkeit Uimp: 6 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 25 kASpannungsart: AC/DCBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 100 kAFrequenz: 50..60 HzVerlustleistung: 2,2 WEnergiebegrenzungsklasse: 3Unterputzmontage: neinMitschaltender Neutralleiter: neinÜberspannungskategorie: 4Verschmutzungsgrad: 3Zusatzeinrichtungen möglich: jaBreite in Teilungseinheiten: 1Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -40..70 °CAnschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²Explosionsgeschützt: neinECLASS 7: Leitungsschutzschalter (27141901)
- Produkt-Art
Leitungsschutzschalter
- Polzahl
1
- Auslöse-Charakteristik
Z
- Nennstrom - gerundet
2 A
- Nennstrom
2 A
- Inhalt
1 St.
- Nennspannung
240 V
IP20
AC/DC
69 mm
2 A
240 V
50-60 Hz
Z
500 V
3
4
3
1
FALSE
IP20
1
FALSE
0.75-35 mm²
0.75-25 mm²
-40-70 °C
FALSE
TRUE
1
25 kA
100 kA
6 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3115148 ABB 2CDS381001R0278 S301P-Z2 Leitungsschutzschalter 2 A 240 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3115148 ABB 2CDS381001R0278 S301P-Z2 Leitungsschutzschalter 2 A 240 V
Beschreibung
Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich. Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden. Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen.
Ausführung
- Ausstattung: 240 V, 500 V, 6 kV, AC/DC, nein, 4, -40..70 °C, 0,75..25 mm², 0,75..35 mm²
Lieferumfang
- Geliefert wird: ABB Stotz S&J Sicherungsautomat 25kA, 2A, 1P S301P-Z2, Verpackungseinheit: 1 Stk., EAN: 4016779080309
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
