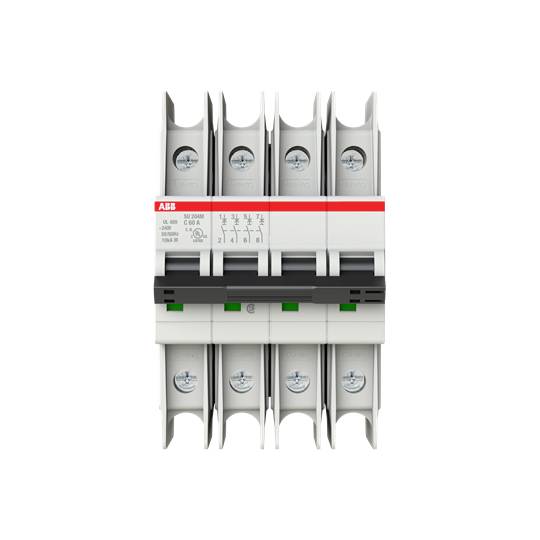

ABB 2CDS274337R0604 SU204M-C60 Leitungsschutzschalter 60 A 240 V
Produkt-Art
Leitungsschutzschalter
Polzahl
4
Auslöse-Charakteristik
C
Nennstrom - gerundet
60 A
Nennstrom
60 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Leitungsschutzschalter
- Polzahl
4
- Auslöse-Charakteristik
C
- Nennstrom - gerundet
60 A
- Nennstrom
60 A
- Inhalt
1 St.
- Nennspannung
240 V
IP20
AC/DC
69 mm
60 A
240 V
50-60 Hz
C
440 V
3
3
3
4
FALSE
IP20
4
FALSE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
4
11.2 kA
15 kA
4 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3115064 ABB 2CDS274337R0604 SU204M-C60 Leitungsschutzschalter 60 A 240 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3115064 ABB 2CDS274337R0604 SU204M-C60 Leitungsschutzschalter 60 A 240 V
Beschreibung
Die Sicherungsautomaten der Baureihe SU 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Lieferumfang
- Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA 60A 4P SU204M-C60, Verpackungseinheit: 1 Stk., EAN: 4016779931649
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
