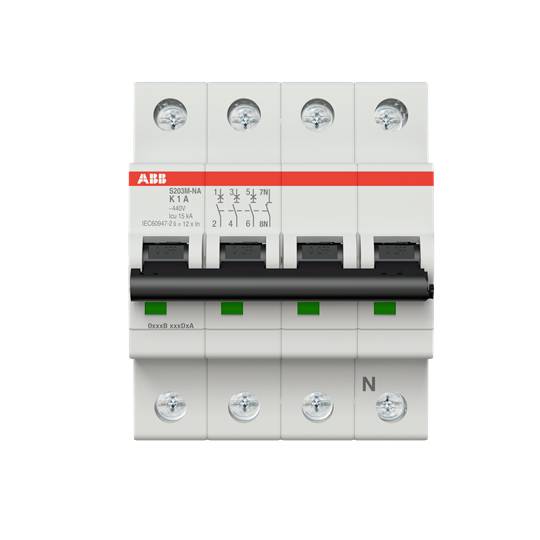

ABB 2CDS273103R0217 S203M-K1NA Leitungsschutzschalter 1 A 400 V
Produkt-Art
Leitungsschutzschalter
Polzahl
4
Auslöse-Charakteristik
K
Nennstrom - gerundet
1 A
Nennstrom
1 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Leitungsschutzschalter
- Polzahl
4
- Auslöse-Charakteristik
K
- Nennstrom - gerundet
1 A
- Nennstrom
1 A
- Inhalt
1 St.
- Nennspannung
400 V
IP20
AC
69 mm
1 A
400 V
50-60 Hz
K
440 V
3
3
3
4
FALSE
IP20
3
TRUE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
4
10 kA
10 kA
25 kA
15 kA
4 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3114655 ABB 2CDS273103R0217 S203M-K1NA Leitungsschutzschalter 1 A 400 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3114655 ABB 2CDS273103R0217 S203M-K1NA Leitungsschutzschalter 1 A 400 V
Beschreibung
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Lieferumfang
- Geliefert wird: ABB Stotz S&J Sicherungsautomat 10 kA, 1 A, 3P +NA S203M-K1NA, Verpackungseinheit: 1 Stk., EAN: 4016779659451
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
