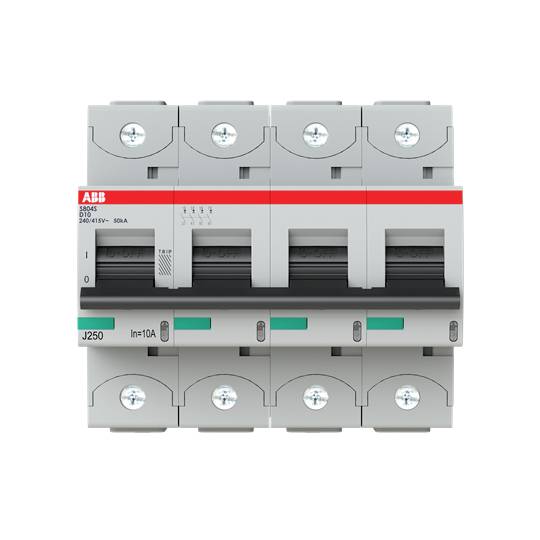

ABB 2CCS864001R0101 S804S-D10 Leitungsschutzschalter 10 A 400 V
Produkt-Art
Leitungsschutzschalter
Polzahl
4
Auslöse-Charakteristik
D
Nennstrom - gerundet
10 A
Nennstrom
10 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Leitungsschutzschalter
- Polzahl
4
- Auslöse-Charakteristik
D
- Nennstrom - gerundet
10 A
- Nennstrom
10 A
- Inhalt
1 St.
- Nennspannung
400 V
IP20
AC/DC
82.5 mm
10 A
400 V
50-60 Hz
D
690 V
3
4
3
6
FALSE
IP20
4
FALSE
0-70 mm²
0-50 mm²
-25-60 °C
FALSE
TRUE
4
25 kA
25 kA
50 kA
6 kA
8 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3117616 ABB 2CCS864001R0101 S804S-D10 Leitungsschutzschalter 10 A 400 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3117616 ABB 2CCS864001R0101 S804S-D10 Leitungsschutzschalter 10 A 400 V
Beschreibung
Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S bestens abgesichert.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
