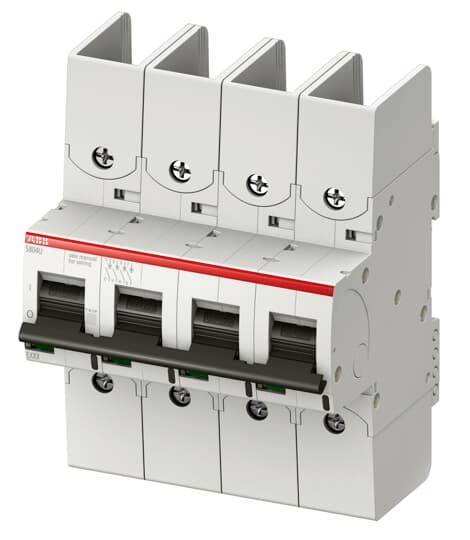

ABB 2CCS248356R0001 S804U-UCZ10 Leitungsschutzschalter 10 A 600 V
Produkt-Art
Leitungsschutzschalter
Polzahl
4
Auslöse-Charakteristik
Z
Nennstrom - gerundet
10 A
Nennstrom
10 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Leitungsschutzschalter
- Polzahl
4
- Auslöse-Charakteristik
Z
- Nennstrom - gerundet
10 A
- Nennstrom
10 A
- Inhalt
1 St.
- Nennspannung
600 V
IP20
AC
82.5 mm
10 A
600 V
60-60 Hz
Z
1500 V
3
3
3
6
FALSE
IP20
4
FALSE
0-70 mm²
0-50 mm²
-25-60 °C
FALSE
TRUE
4
10 kA
10 kA
10 kA
10 kA
8 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3117100 ABB 2CCS248356R0001 S804U-UCZ10 Leitungsschutzschalter 10 A 600 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3117100 ABB 2CCS248356R0001 S804U-UCZ10 Leitungsschutzschalter 10 A 600 V
Beschreibung
Die Hochleistungs-Sicherungsautomaten der Baureihe S800U schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50kA bei 240/415V AC. Zudem kann er für Spannungen bis zu 240V AC auch nach UL489 mit einem Ausschaltvermögen von 50kA genutzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800U entspricht der Norm IEC/EN 60947-2 sowie UL489 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800U bestens abgesichert.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
