Name: WIKA Manomètre à diaphragme 9060235 432.50 Raccordement (manomètre): par le dessous 0 à 40 bar 1 pc(s)
Brand: WIKA
SKU: 3525662
Availability: BackOrder

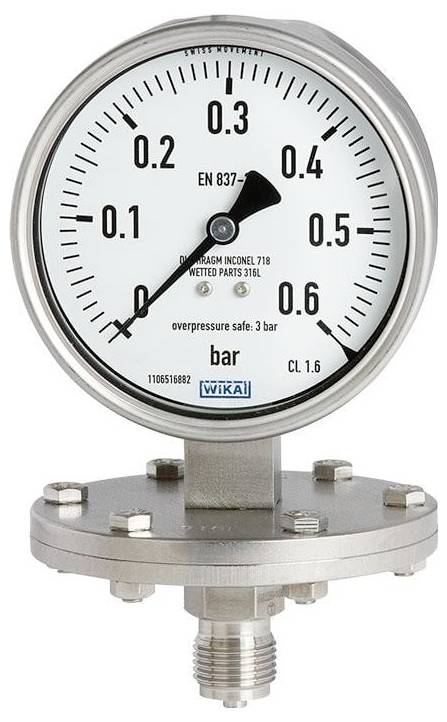

Un manomètre affichant des lectures de 0 à 0,6 sur le cadran, marqué « bar ». Le manomètre indique « surpression sécurisée : 3 bar ».

Photo non contractuelle

Fiche technique (PDF)

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 784.95 / pièce(s))

CHF 784.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Manomètre à diaphragme Raccordement (manomètre) par le dessous 0 à 40 bar

WIKA 9060235
Contenu: 1 pc(s)

Caractéristiques techniques

Type: 432.50
Boîtier : avec ouverture de décharge de pression
Plage d'affichage : 0...0,6 bar
Raccordement de process : G 1/2 B.
Taille standard : 100 mm
Position de raccordement : en bas
Verre de vision : verre de sécurité multicouche
Classe de précision : classe 1,6
Standard de manomètre : International (Europe)
Remplissage du boîtier : sans
Pointeur : pointeur standard
Limite de surcharge : 5 x valeur finale d'échelle, max 40 bar
Matériau du ressort à plaques : Inconel 718 (2.4668)
Partie inférieure du ressort de panneau en matériau : acier CrNi
Température ambiante: -20 ...+50° C +60 °C
Température du matériau de mesure : -20...+100 °C
Indice de protection IP54
Joint de chambre sous pression : FPM
Numéro de série : avec numéro de série

Type de produit: Manomètre à diaphragme

Plage d'affichage (min.): 0 bar

Pression de service (max.): 40 bar

Zone d'affichage (max.): 0.6 bar

Température de fonctionnement: -20 à +60 °C

Température de fonctionnement min.: -20 °C

Température de fonctionnement max.: +60 °C

Référence fabricant: 9060235

Matériau (détails): Avec ouverture de décharge de pression

Dim.: (Ø) 100 mm

Connexion: G 1/2

Raccordement: par le dessous

Pression de service (min.): 0 bar

Plage pression de fonctionnement: 0 à 40 bar

Diamètre: 100 mm

Documents & téléchargements

Fiche technique

Fiche technique 3525662 WIKA Manomètre à diaphragme 9060235 432.50 Raccordement (manomètre): par le dessous 0 à 40 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3525662 WIKA Manomètre à diaphragme 9060235 432.50 Raccordement (manomètre): par le dessous 0 à 40 bar 1 pc(s)

Description

Mesureur de pression avec ressort à plaques, exécution en acier CrNi Type : 432 1/2 20 54.50 100 718 5Caractéristiques techniques selon fiche technique : PM 04 0,6 2.4668 40.03Boîtier : anneau en acier CrNi : acier CrNi *...*
