Name: WIKA Manomètre à diaphragme 9030417 432.50 Raccordement (manomètre): par le dessous 1 pc(s)
Brand: WIKA
SKU: 3525644
Availability: BackOrder

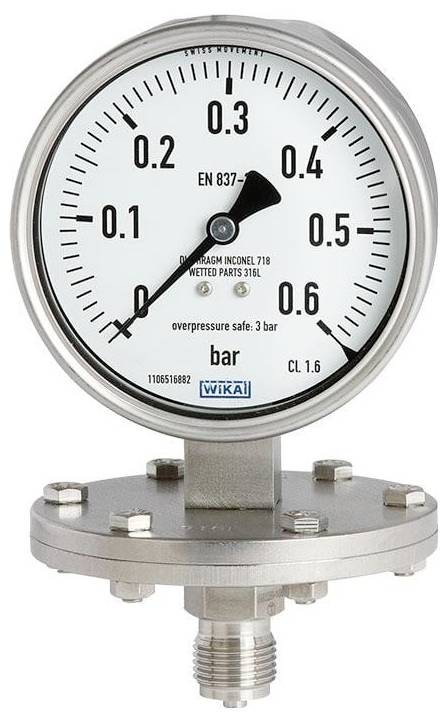

Un manomètre affichant des mesures de 0 à 0,6 bar. Le cadran comprend des graduations à intervalles de 0,1 et est étiqueté « surpression sécurisée : 3 bar ».

Photo non contractuelle

Fiche technique (PDF)

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 899.95 / pièce(s))

CHF 899.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Manomètre à diaphragme Raccordement (manomètre) par le dessous

WIKA 9030417
Contenu: 1 pc(s)

Caractéristiques techniques

Type: 432.50
Boîtier : avec ouverture de décharge de pression
Plage d'affichage : -1...0 bar
Raccordement de process : G 1/2 B.
Calibre : 160 mm
Position de raccordement : en bas
Verre de vision : verre de sécurité multicouche
Classe de précision : classe 1,6
Standard de manomètre : International (Europe)
Remplissage du boîtier : sans
Pointeur : pointeur standard
Limite de surcharge : valeur finale d'échelle (SEW)
Matériau du ressort à plaques : Inconel 718 (2.4668)
Partie inférieure du ressort de panneau en matériau : acier CrNi
Température ambiante: -20 ...+50° C +60 °C
Température du matériau de mesure : -20...+100 °C
Indice de protection IP54
Joint de chambre sous pression : FPM
Numéro de série : avec numéro de série

Type de produit: Manomètre à diaphragme

Plage d'affichage (min.): -1 bar

Zone d'affichage (max.): 0 bar

Température de fonctionnement: -20 à +60 °C

Température de fonctionnement min.: -20 °C

Température de fonctionnement max.: +60 °C

Référence fabricant: 9030417

Matériau (détails): Avec ouverture de décharge de pression

Dim.: (Ø) 160 mm

Connexion: G 1/2

Raccordement: par le dessous

Diamètre: 160 mm

Documents & téléchargements

Fiche technique

Fiche technique 3525644 WIKA Manomètre à diaphragme 9030417 432.50 Raccordement (manomètre): par le dessous 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3525644 WIKA Manomètre à diaphragme 9030417 432.50 Raccordement (manomètre): par le dessous 1 pc(s)

Description

Appareil de mesure de pression avec ressort à plaques, exécution en acier CrNi Type : 432 718 54.50 160 2.4668Caractéristiques techniques selon fiche technique : PM 04 1/2 20.03Boîtier : anneau en acier CrNi : acier CrNi *...*
