Name: WIKA Manomètre à diaphragme 9022910 432.50 Raccordement (manomètre): par le dessous 1 pc(s)
Brand: WIKA
SKU: 3526035
Availability: BackOrder

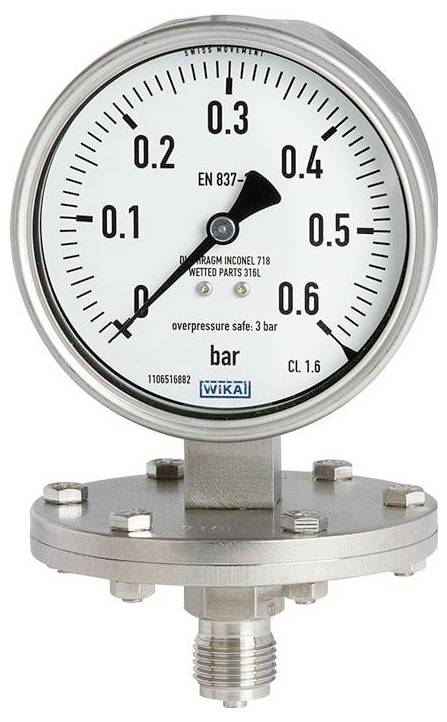

'Manomètre mesurant la pression en bars, avec des indicateurs de 0 à 0,6 et un avertissement de sécurité de surpression à 3 bars.'

Photo non contractuelle

Fiche technique (PDF)

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 844.95 / pièce(s))

CHF 844.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Manomètre à diaphragme Raccordement (manomètre) par le dessous

WIKA 9022910
Contenu: 1 pc(s)

Caractéristiques techniques

Type: 432.50
Boîtier : avec ouverture de décharge de pression
Plage d'affichage : -1...+3 bar
Raccordement de process : G 1/2 B.
Taille standard : 100 mm
Position de raccordement : en bas
Verre de vision : verre de sécurité multicouche
Classe de précision : classe 1,6
Standard de manomètre : International (Europe)
Remplissage du boîtier : sans
Pointeur : pointeur standard
Limite de surcharge : 5 x valeur finale d'échelle, max 40 bar + résistance à la dépression
Matériau du ressort à plaques : Inconel 718 (2.4668)
Partie inférieure du ressort de panneau en matériau : acier CrNi
Température ambiante: -20 ...+50° C +60 °C
Température du matériau de mesure : -20...+100 °C
Indice de protection IP54
Joint de chambre sous pression : FPM
Numéro de série : avec numéro de série

Type de produit: Manomètre à diaphragme

Plage d'affichage (min.): -1 bar

Zone d'affichage (max.): +3 bar

Température de fonctionnement: -20 à +60 °C

Température de fonctionnement min.: -20 °C

Température de fonctionnement max.: +60 °C

Référence fabricant: 9022910

Matériau (détails): Avec ouverture de décharge de pression

Dim.: (Ø) 100 mm

Connexion: G 1/2

Raccordement: par le dessous

Diamètre: 100 mm

Documents & téléchargements

Fiche technique

Fiche technique 3526035 WIKA Manomètre à diaphragme 9022910 432.50 Raccordement (manomètre): par le dessous 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3526035 WIKA Manomètre à diaphragme 9022910 432.50 Raccordement (manomètre): par le dessous 1 pc(s)

Description

Mesureur de pression avec ressort à plaques, exécution en acier CrNi Type : 432 718 5.50 100 2.4668 40Caractéristiques techniques selon fiche technique : PM 04 1/2 20 54.03Boîtier : anneau en acier CrNi : acier CrNi *WIKA*Numéro de série sur cadran : FORTLFD.-NR. *...*
