Whadda WPSH214 Module radio

Le module RFM69HCW est un module radio économique et polyvalent. Vous pouvez ainsi envoyer du texte ou des données binaires entre deux ou plusieurs centaines de modules. Il est idéal pour la mise en place de réseaux sans fil à courte distance peu coûteux pour l'automatisation de la maison et des bâtiments, les réseaux de capteurs, les compteurs automatisés, les systèmes d'alarme et de sécurité sans fil, la surveillance et la commande industrielles et bien d'autres applications !

Le module émetteur-récepteur RFM69HCW fonctionne sur une large gamme de fréquences, y compris les bandes de fréquence ISM sans licence (industrie Scientific and Medical) à 315, 433, 868 et 915 MHz. Tous les paramètres de communication RF importants sont programmables et la plupart peuvent être réglés de manière dynamique. Le RFM69HCW est optimisé pour une faible consommation d'énergie tout en offrant une puissance de sortie RF élevée et un fonctionnement canalisé.

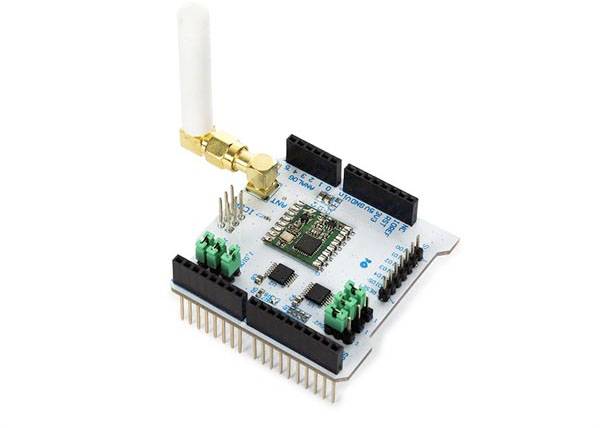

Ce blindage radio VMA214 RFM69HCW relie le module RFM69HCW aux câbles correspondants sur l'Arduino. La bibliothèque RF69 vous permet d'envoyer et de recevoir des messages via l'interface SPI 4 fils standard. La bibliothèque contient des structures de commande pour la configuration de communications point à point simples non adressables jusqu'aux réseaux entièrement adressés de clients et de routeurs. La fréquence peut être réglée sur n'importe quelle fréquence de 240,0 MHz à 960,0 MHz avec une précision de 61 Hz.

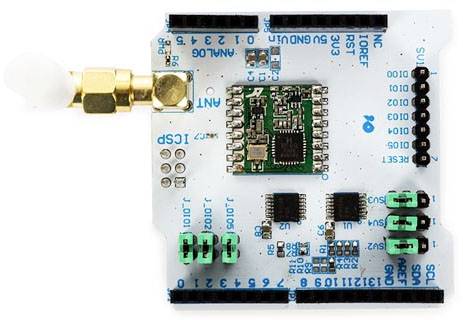

Le blindage dispose d'un régulateur de puissance intégré et d'un décalage de niveau, d'une antenne externe via le port I-Pex et de cavaliers supplémentaires pour le réglage de l'interface et des broches de communication numériques sur l'Arduino.


Caractéristiques :
compatible avec les cartes Arduino E/A 3,3 V ou 5 V
compatible avec les cartes de développement Arduino Leonardo, UNO, Mega et DUE
interface SPI
bande de fréquence : 315, 433, 868 et 915 MHz (programmable)
adapté pour les applications de réseau LoRa

antenne externe fournie à faible consommation d'énergie via connexion I-Pex
capteur de température intégré
synchronisateur Bit intégré qui effectue la restauration de l'horloge
détection de mot de synchronisation automatique
RF Sense et CAD avec
puissance RF constante AFC ultra-rapide



sur la plage de tension du module spécifications : 168 dB budget de connexion maximal +20 dBm - 100 dBm RF

commutable à 100 MHz -18 à +20 dBm en
débit binaire FSK 1 dB jusqu'à 300 ko/s
synthétiseur entièrement intégré avec une résolution de 61 Hz
FSK, GFSK, MSK, GMSK, LoRaTM et
OOK-Pack modulation avec CRC-16, AES-128, FIF 66 octets
115 dB + plage dynamique RSSI
