UTG4122A Générateur de fonction Uni-T 1 µHz - 120 MHz 2 canaux Arbitraire

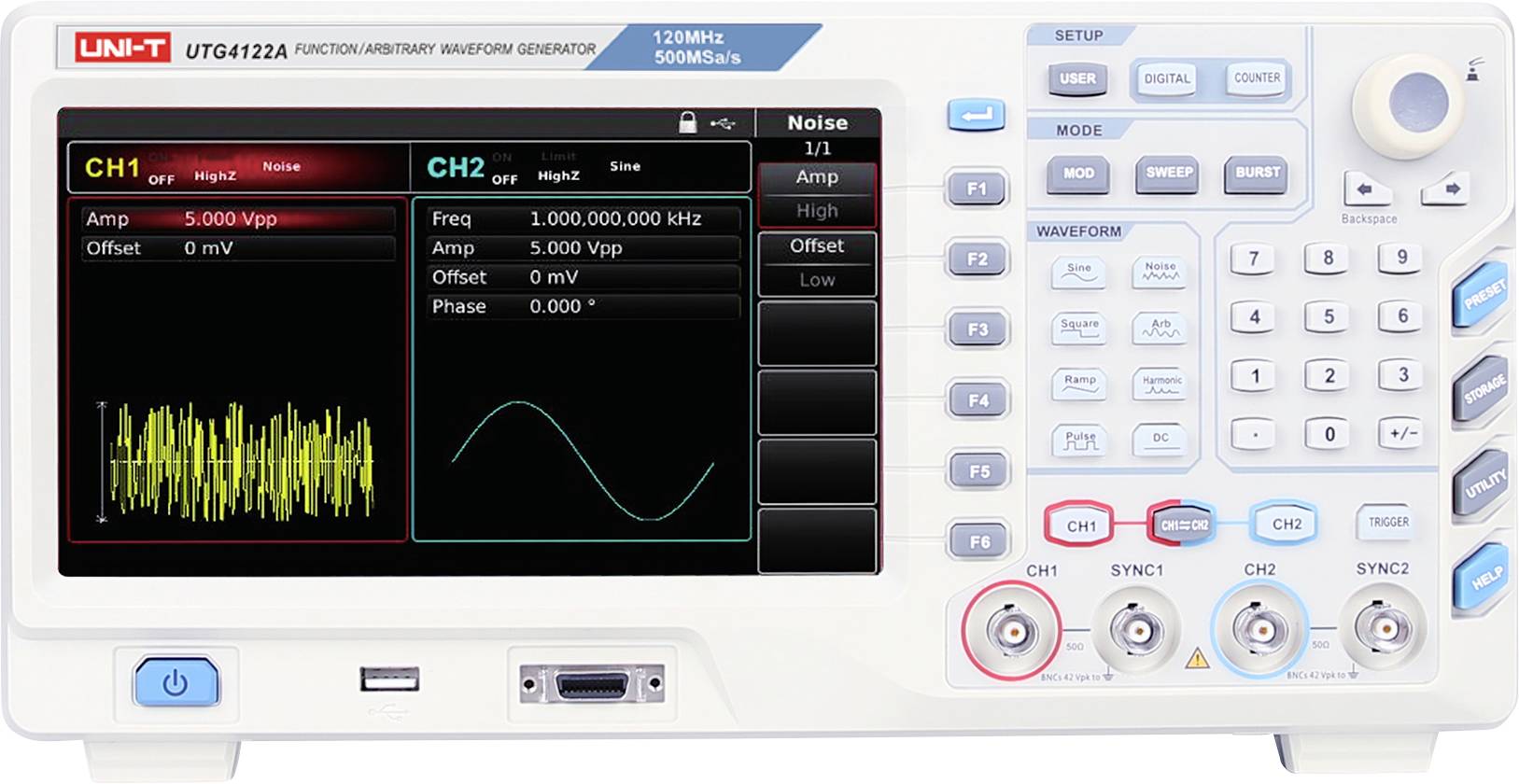

Panneau frontal d'un générateur de signaux UNI-T affichant les paramètres CH1 et CH2 sur l'écran, avec clavier, boutons de fonction et connecteurs de sortie sur la droite et le bas.

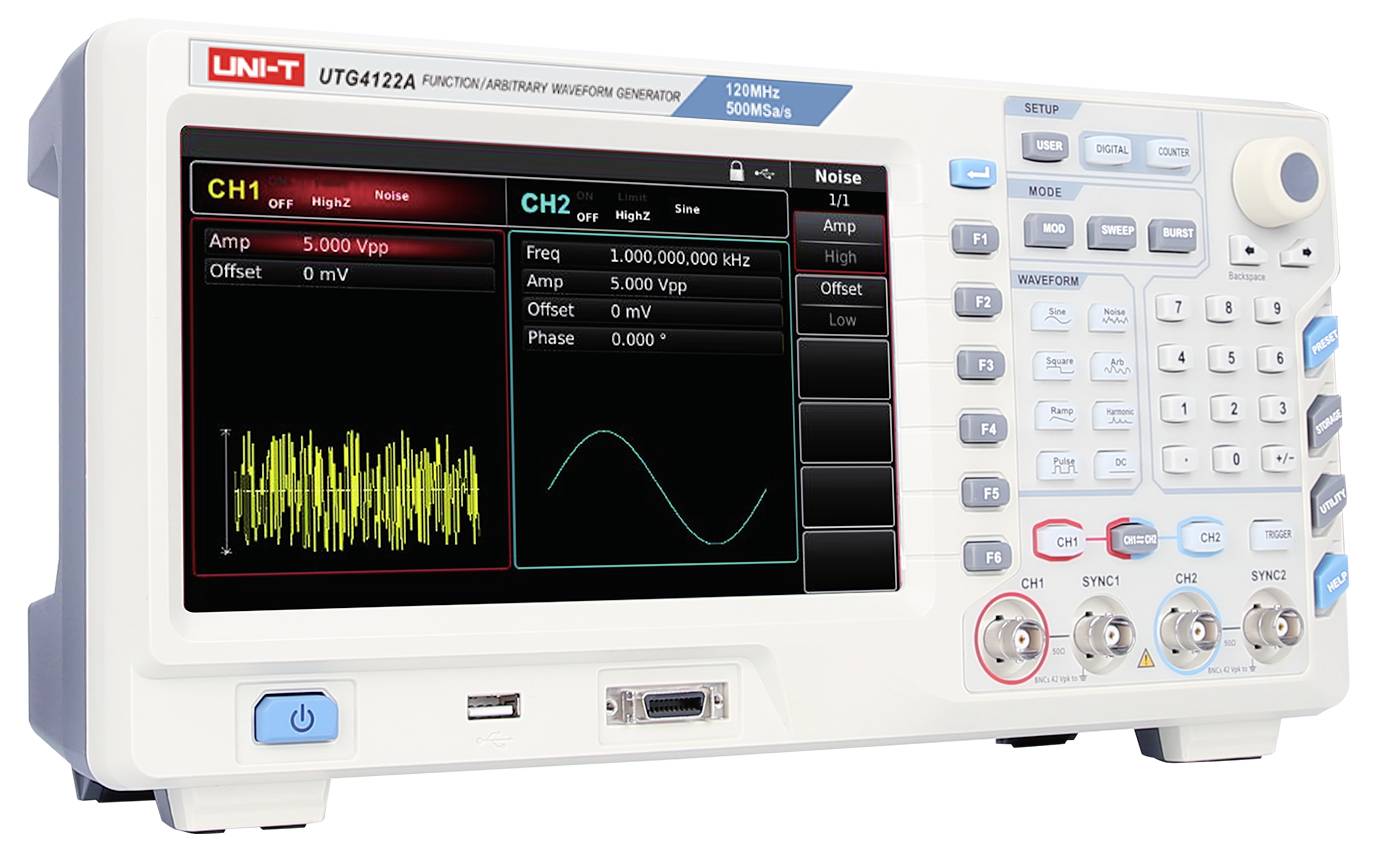

UTG4122A Générateur de fonction Uni-T 1 µHz - 120 MHz 2 canaux Arbitraire-1

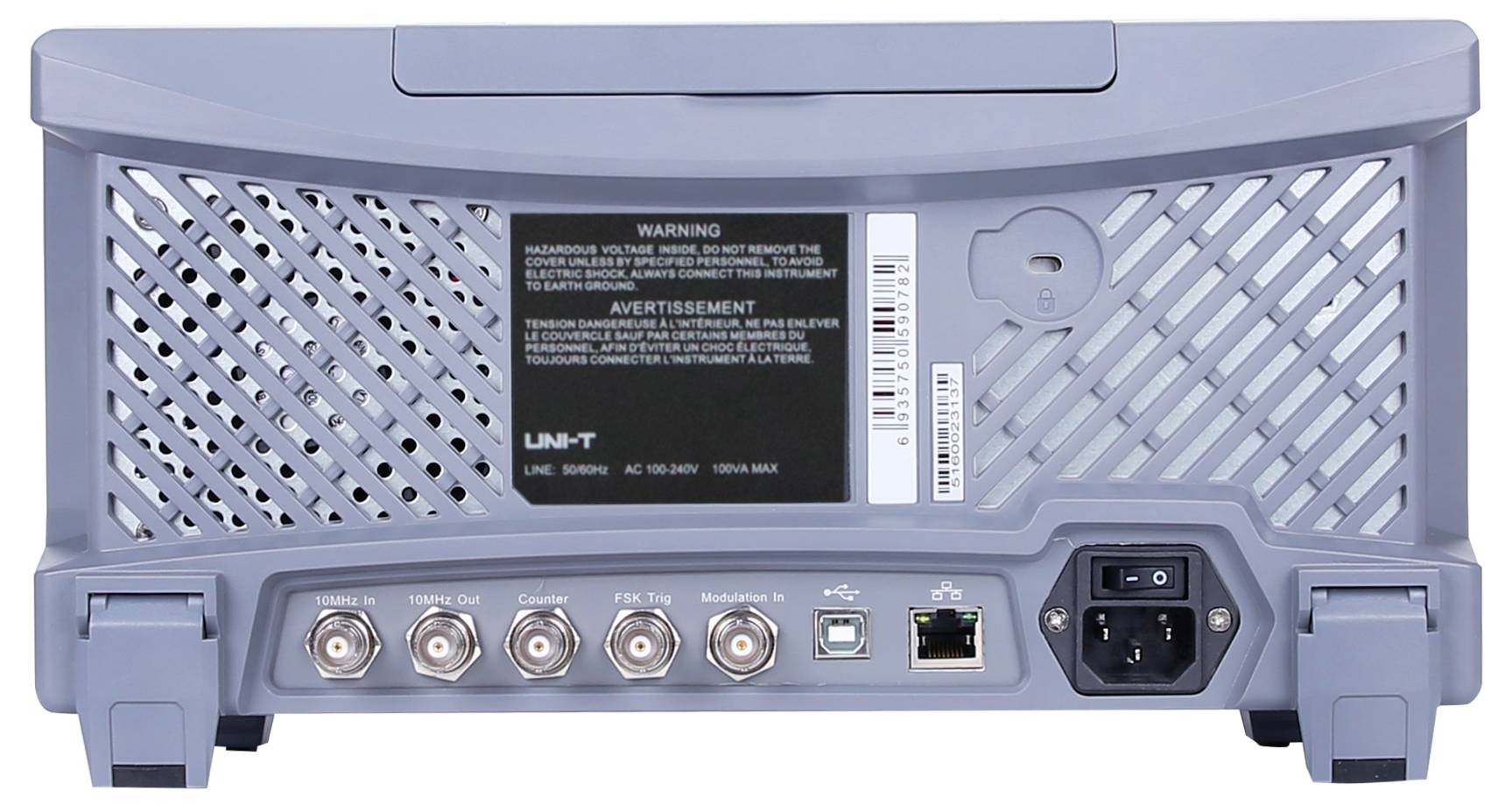

UTG4122A Générateur de fonction Uni-T 1 µHz - 120 MHz 2 canaux Arbitraire-2
1/3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
3 pièce(s)
Total (CHF 1'124.95 / pièce(s))
CHF 1'124.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite
Plus que 3 pièce(s) en stock !
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

UNI-T UTG4122A générateur de fonctions arbitraires 120 MHz 2 canaux 500MSa/S 32Mpts8″ TFT-LCD

  • Max. Fréquence de sortie : 120 MHz
  • Taux d'échantillonnage : 500 MSa/s
  • Résolution verticale : 16 bits
  • Canaux : 2
  • Longueur de forme d'onde arbitraire: 32 Mpts
  • Écran : TFT-LCD de 8 pouces

Caractéristiques techniques

Forme de sortie de signal

Sinus, rectangle, rampe (triangle), impulsion, bruit, Tension c.c., harmoniques, arbitraire

Type de produit

Générateur de fonction

Plage de fréquence

1 µHz - 120 MHz

Formes de sortie de signal

Arbitraire

Gamme de fréquences sinus

1 µHz - 120 MHz

Facteur de distorsion harmonique sinus

0,2 %

Gamme de fréquences rectangle

1 µHz bis 40 MHz

Temps de montée rectangulaire

6 ns

Affichage

LCD

Plage de fréquence du triangle

1 µHz bis 3 MHz

Gamme de fréquences ARB

1 µHz bis 30 MHz

d'usine (sans certificat)

Fonction vobulation

Linéaire et logarithmique

Modulation interne

AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Modulation externe

AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF

Prise en charge par modulation analogique externe

Déclencheur (synchrone)

Interne, externe, manuel

Seuil (asynchrone)

Prise en charge en mode Gating (Burst) via des déclencheurs externes

Mesure de fréquence externe

Compteur de fréquence 6 bits intégré, plage de 100 MHz à 800 MHz

Dim.

(l x H) 336 mm x 164 mm

Poids

3.5 kg

Nombre de canaux

2 canaux

Fréquence (max.)

120 MHz

Fréquence (min.)

1 µHz

Spécificités

Modulation

Largeur

336 mm

Hauteur

164 mm

Interfaces

USB-Host

périphérique USB

LAN

Alimentation électrique

230 V/AC

Type

UTG4122A

Documents & téléchargements

Fiche technique

Fiche technique 3757390 UTG4122A Générateur de fonction Uni-T 1 µHz - 120 MHz 2 canaux Arbitraire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3757390 UTG4122A Générateur de fonction Uni-T 1 µHz - 120 MHz 2 canaux Arbitraire

Description

L'UTG4122A est utilisé dans un large éventail d'applications et intègre plusieurs formes de signaux, notamment le générateur de fonctions, le générateur de signaux arbitraires, le générateur d'impulsions, la génération d'harmoniques et les sources de modulation analogiques et numériques. Il offre un taux d'échantillonnage élevé allant jusqu'à 500 MSA/s et une longueur d'onde maximale allant jusqu'à 32 MPT. Pour générer des signaux stables, précis et à faible distorsion, UTG4122A utilise la technologie DDS (Direct Digital Synthesizer). Une interface conviviale avec un écran haute résolution de 8 pouces et une disposition réfléchie du panneau de commande garantissent une utilisation efficace et confortable.

Ce texte a été traduit par une machine.

Modèle

  • Différents types de modulations : support de AM, FM, PM ainsi que des modulations numériques telles que ASK, FSK, PSK, QAM, etc
  • Fonction de sortie harmonique : jusqu'à 16 harmoniques librement réglables (ordre, amplitude, phase)
  • 32 Mpts de profondeur de mémoire et 7 GB de mémoire : grande profondeur de mémoire sous forme d'onde arbitraire et grande mémoire interne
  • Fonction de balayage : modes de balayage linéaire et logarithmique
  • Interfaces numériques (en option) : prise en charge de SPI, I²C et UART

Contenu de la livraison

  • UTG4122A x 1
  • Câble d'alimentation x 1
  • Câble USB x 1
  • Câble de passage BNC-BNC × 2

Avertissement

Autres modèles
- UTG4082A : fréquence de sortie de 80 MHz, taux d'échantillonnage de 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire de 32 Mpts, Écran tactile TFT-LCD 8″.
- UTG4162A : fréquence de sortie 160 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, Écran tactile TFT-LCD 8″.
- UTG4202A : fréquence de sortie 200 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, 8″ TFT-LCD.
