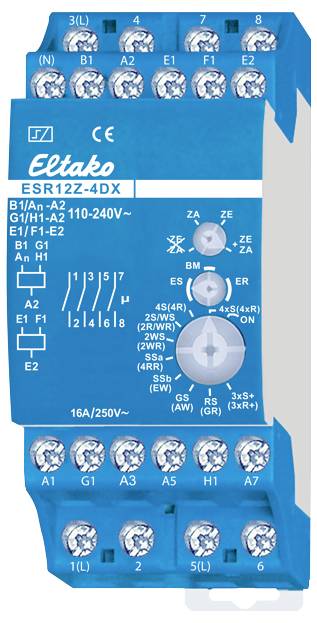

Télérupteur pour profilé Eltako ESR12Z-4DX/110-240V 4 NO (T) 16 A 2000 W 1 pc(s)

Avec 4 contacts indépendants, 1 contact N/O sans potentiel 16A/250V AC, lampes LED 230V jusqu'à 600W, lampes à incandescence 2000W. Perte en veille seulement 0,03 à 0,4 watts. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 2 unités de séparation = 36 mm de large, 58 mm de profondeur. Grâce à la technologie brevetée Eltako Duplex (DX), 3 des 4 contacts normalement sans potentiel peuvent toujours passer au zéro pendant la commutation de tension alternative 230 V 50 Hz et donc réduire considérablement l'usure. Pour ce faire, il suffit de brancher l'échelle N sur la borne (N) et l'échelle extérieure sur 1(L), 3(L) ou 5(L). La consommation en veille supplémentaire est alors de 0,1 watt seulement. Si le contact est utilisé pour commander des appareils de commutation qui ne commutent pas même au passage à zéro, il ne doit pas être branché (N), sinon le câble de fermeture supplémentaire provoque le contraire. Tension de commande universelle locale 110-240V AC. Avec entrées de commande de tension universelle supplémentaires, on et OFF central pour 110-240V AC, séparées galvaniquement des entrées de commande locales. Avec entrées de commande de groupe supplémentaires on et OFF pour 110-240V AC. Même potentiel que les entrées de commande locales. Les entrées de commande de groupe permettent de commander séparément les groupes de ces interrupteurs de choc électrique dans un système de commande central. Tension d'alimentation comme la tension de commande locale. Grâce à l'utilisation de relais bistables, il n'y a pas de puissance dissipée de bobine et pas de chauffage, même en l'état activé. Après l'installation, attendez la synchronisation automatique courte avant de placer des consommateurs commutés sur le réseau. Les commandes centrales ont toujours la priorité, les entrées de commande locales sont verrouillées pendant la commande centrale. En cas de panne de la tension d'alimentation, il est désactivé. Le commutateur rotatif supérieur permet d'exclure tout ou partie de la commande centrale de ce disjoncteur : ZE+ZA = central activé et central désactivé, ZE = uniquement central activé, ZA = uniquement central désactivé, ZE+ZA désactivé = pas de commande centrale efficace. Le commutateur rotatif central permet de présélectionner les fonctions du commutateur rotatif inférieur pour LUI et LUI. IL permet de sélectionner les fonctions de serrage. Si BM est sélectionné, il peut être commandé avec un détecteur de mouvement, fonction selon le mode d'emploi. Ne convient pas pour la signalisation avec la tension de commutation d'un interrupteur à gradation. Utilisez uniquement les relais ESR12DDX-UC, ESR12NP-230V+UC ou ESR61NP-230V+UC. Le bouton rotatif inférieur permet de sélectionner entre 18 fonctions : ON = durée ACTIVÉE. 4 x S = 4 interrupteurs à impulsion avec 1 contact NO, entrées de commande A1, A3, A5 et A7. (4xR) = relais 4 contacts avec 1 contact NO, entrées de commande A1, A3, A5 et A7. 4S = interrupteur de choc électrique avec 4 serrures. (4R) = relais de commutation avec 4 fermetures. 2S/WS = interrupteur de choc électrique avec 3 serrures et 1 contact NF. (2R/WR) = relais de commutation avec 3 fermetures et 1 contact NF. 2WS = interrupteur de choc électrique avec 2 serrures et 2 ouvres. (2WR) = relais de commutation avec 2 fermetures et 2 NC. SSA = interrupteur série 2 + 2 N/O avec séquence de commutation 0-2-2+4-2+4+6, retour 8. (4RR) = relais de courant de repos avec 4 NC. SSB = interrupteur série 2 + 2 N/O avec séquence de commutation 0-2-2+4-2+4+6-2+4+6+8. (EW) = relais d'essuie-glace à enclenchement avec 3 fermetures et 1 contact NC, temps d'essuie-glace 1 s. GS = interrupteur de groupe. Séquence de commutation 0-2-0-4-0-6-0. Retour d'information 8. (AW) = relais d'essuie-glace à coupure avec 3 fermetures et 1 contact NC, temps d'essuie-glace 1s. RS = interrupteur avec 4 serrures, A1 = Setz et A3 = entrée de commande de retour. (GR) = relais de groupe 1 + 1 + 1 + 1 contact NO. 3xS+ = 3 interrupteurs à impulsion avec 1 contact NO + retour 8, entrées de commande A1, A3 et A5. (3xR+) = relais de commutation triple avec 1 contact NO + retour 8, entrées de commande A1, A3 et A5.
