Teledyne LeCroy Probe Jeu de pointes de touche différentielles 100 MHz 7000 V

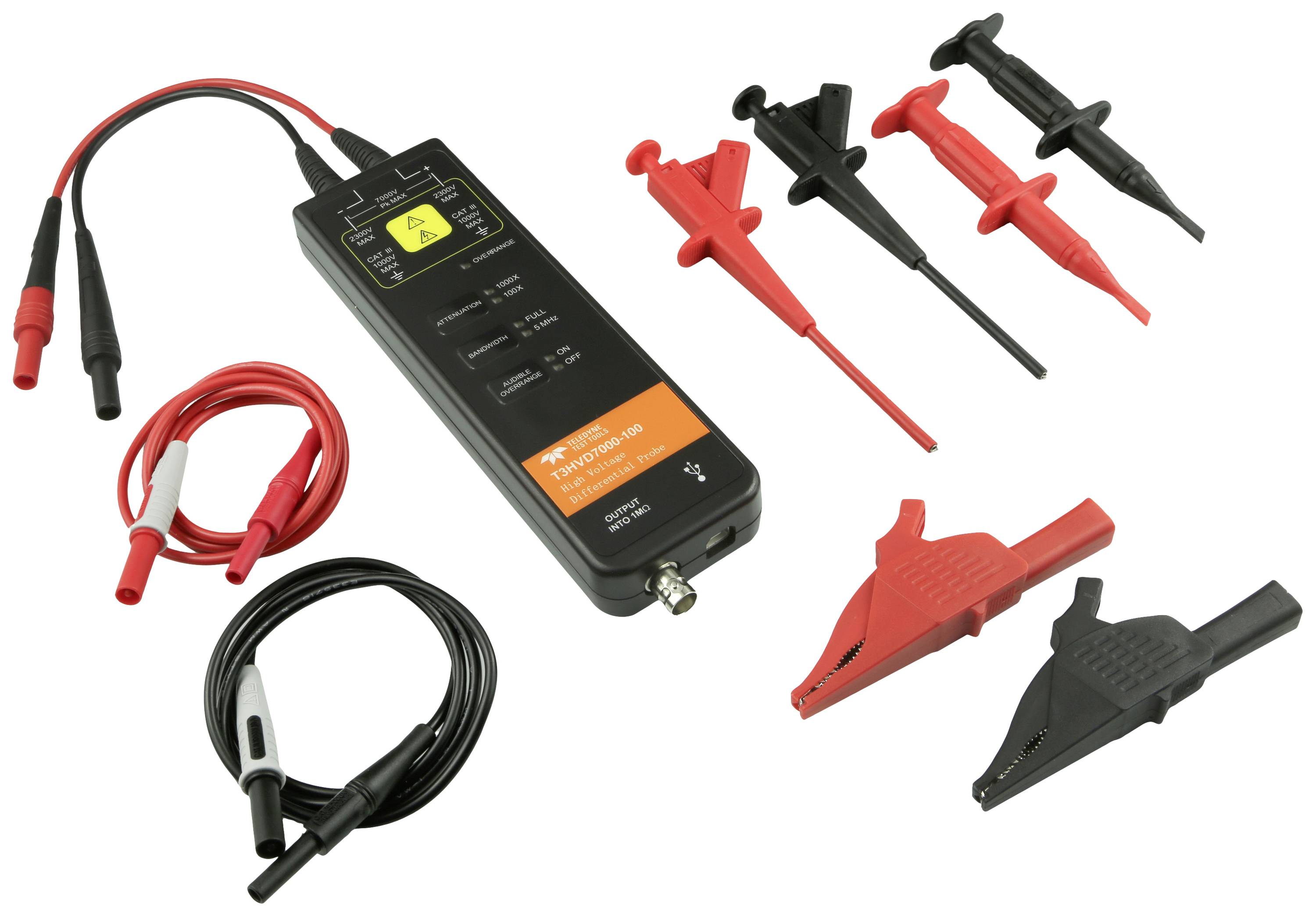

Appareil de test avec différents fils de mesure et pinces en rouge et noir sur fond blanc.
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 3'949.95 / pièce(s))
CHF 3'949.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Teledyne LeCroy 7kV, 100 MHz, 2,5 pF, 40 M, temps de montage 3.5 ns, sonde différentielle haute tension

  • Bande passante 100 MHz

Caractéristiques techniques

Type de produit

Jeu de pointes de touche différentielles

Bande passante

100 MHz

Temps de montée

3.5 ns

Tension nominale

7000 V

Capacité d'entrée

2.5 pF

Résistance d'entrée

40 m Ω

Type

Différentielles

d'usine (sans certificat)

Poids

216 g

Longueur de câble

1.50 m

Catégorie de mesure

CAT III 1000 V

CAT I 2300 V

Largeur

28 mm

Hauteur

65 mm

Longueur

195 mm

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2585983 Teledyne LeCroy Probe Jeu de pointes de touche différentielles 100 MHz 7000 V

Description

Les nouvelles sondes différentielles haute tension de la série T3HVD de Teledyne test Tools sont des sondes de tension différentielles actives jusqu'à 100 MHz de bande passante, des tensions jusqu'à + 7000 V (DC + Peak AC), une détection rapide et précise de la forme d'onde, une précision de mesure de + 2 % et une faible charge sur le circuit de test. Ces sondes peuvent être utilisées avec n'importe quel oscilloscope avec une entrée BNC de 1 MΩ.

Ce texte a été traduit par une machine.

Modèle

  • Caractéristiques essentiellesMesures de tension simples et précisesLargeur de bande/bande passante de 100 MHzEntrée de signal différentiel jusqu'à + 7000 V (DC + Peak AC)Impédance d'entrée différentielle élevée jusqu'à 40 MΩ / < 2,5 pF selon le modèleCapacité de mesure unique et différentielle combinéeA utiliser avec n'importe quel oscilloscope avec une entrée 1 MΩ et une connexion BNCAlarme de surtension avec deux indicateursRéduction de la bande passante commutable pour réduire le bruitApplicationsElectronique de puissanceMotorisations multiphases (véhicules électriques, etc.)Convertisseur et conversion de puissanceSystèmes photovoltaïques (PV) domestiques et industrielsÉlectronique générale pour véhiculeConception d'alimentations électriquesMesure des tensions en suspensionAppareils ménagers (lave-linge, plaques de cuisson à induction, etc.)Recherche et développementUniversités, électronique générale et éducation

Contenu de la livraison

  • Échantillon différentiel simple
  • 2 x pince crocodile2 pinces2 chambres à crochet2 x câbles de rallonge1x câble de sortie BNC1x câble d'alimentation USB1x prise murale alimentation USB1x mode d'emploi1x rapport d'étalonnage
