Teledyne LeCroy Oszilloskop-Tastkopf Pointe de touche 2.5 GHz 10:1 8 V
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 6'225.90 / pièce(s))
CHF 6'225.90
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Sonde Teledyne LeCroy, 2,5 GHz, 0,6 pF, 1 MΩ de sonde d'oscilloscope active à haute impédance
- 10:1
- Bande passante 2.5 GHz
Caractéristiques techniques
- Impédance de sortie : 50 Ω
- Type de produit
Pointe de touche
- Bande passante
2.5 GHz
- Facteur d'échelle
10:1
- Temps de montée
180 ps
- Tension nominale
8 V
- Capacité d'entrée
0,6 pF
- Résistance d'entrée
1000 kΩ
- Type
ZS2500A
d'usine (sans certificat)
- Poids
110 g
- Longueur de câble
1.3 m
- Service de calibration
Standard d'usine
- Convient pour
Oscilloscopes Teledyne LeCroy avec interface ProBus
Documents & téléchargements
Fiche technique
Fiche technique 3864038 Teledyne LeCroy Oszilloskop-Tastkopf Pointe de touche 2.5 GHz 10:1 8 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3864038 Teledyne LeCroy Oszilloskop-Tastkopf Pointe de touche 2.5 GHz 10:1 8 V
Description
Les ingénieurs doivent souvent détecter les signaux haute fréquence avec une grande fidélité du signal. Les sondes passives typiques avec entrée R et C élevée fournissent une bonne réponse à des fréquences inférieures, mais le circuit est trop puissant à des fréquences plus élevées et fausse le signal. Les sondes de tension actives se caractérisent par une résistance d'entrée élevée (R) et une faible capacité d'entrée (C) pour réduire la charge de circuit sur toute la bande passante de la sonde et de l'oscilloscope. Grâce à cette faible charge de circuit et à un format compact qui permet des mesures même dans des endroits difficiles d'accès, la tête de la sonde de tension active devient l'outil standard quotidien pour différents signaux et points de contact.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Les sondes de la série ZS-A sont des sondes actives à faible capacité et à haute résistance qui garantissent une fidélité de signal élevée jusqu'à 4 GHz. Une forme compacte et une large gamme d'accessoires garantissent que la sonde de la série ZS-A est adaptée à toutes les tâches de mesure exigeantes.

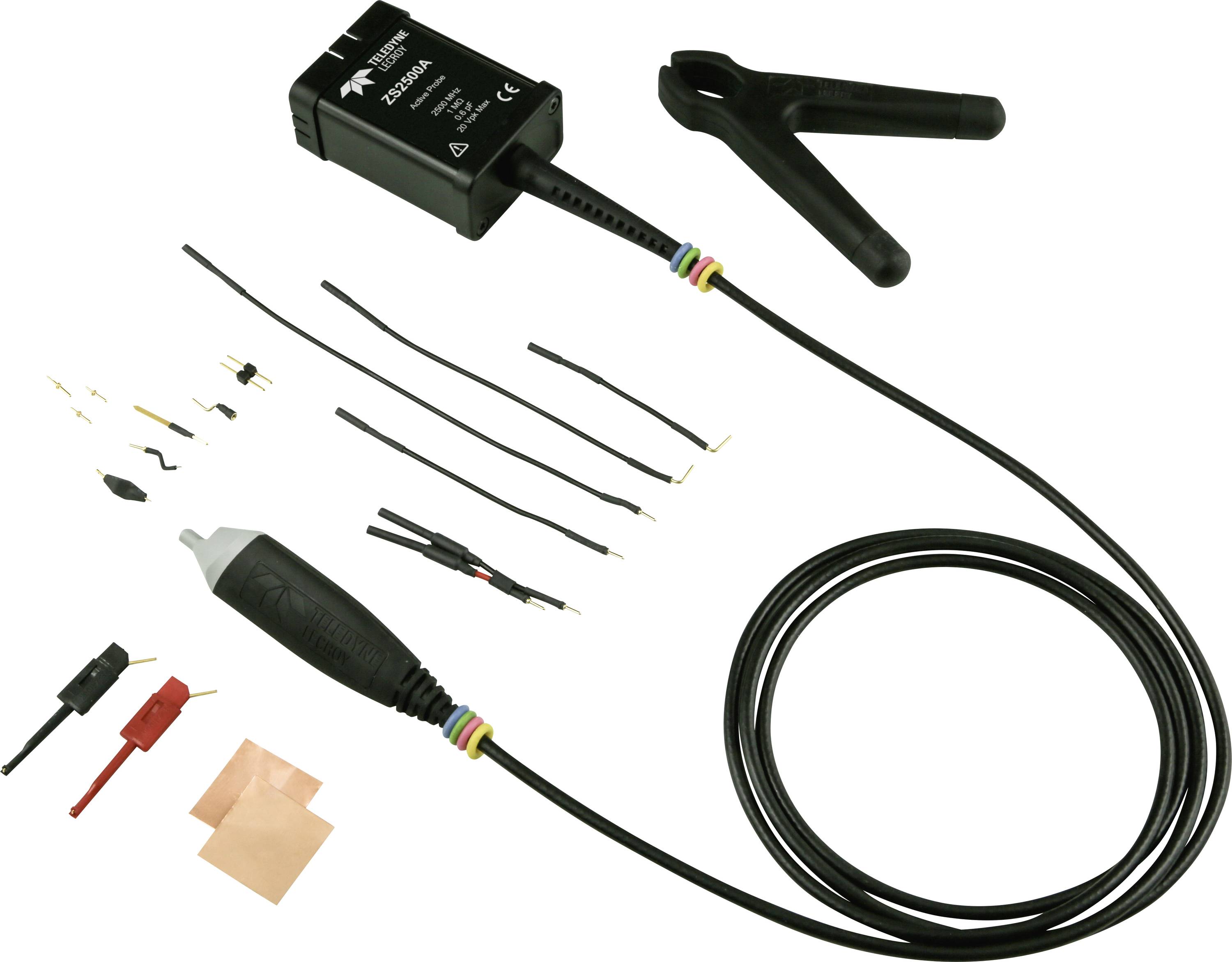

Contenu de la livraison
- 1x sonde ZS2500A
- 2x pointes de droite standard (PK-ZS-001)
- 1x pointe Pogo (PK-ZS-017)
- 1x adaptateur à broches carré 2,54 mm (PK-ZS-018)
- 2x adaptateurs PCB 2.54 mm (PK-ZS-024)
- 1 x short à broche droite (PK-ZS-022)
- 1 x câble long à broche droite (PK-ZS-023)
- 1x adaptateur y (PK-ZS-014)
- 1 x short à angle droit (PACC-LD003)
- 1x câble long angle droit (PACC-LD004)
- 1x offset Ground/Z lead (PK-ZS-016)
- 1x lame de Blade Narrow (PK-ZS-021)
- 1x lame de Blade Wide (PK-ZS-015)
- 2 bandes de cuivre (PK-ZS-009)
- 1 paire de micro-Grabber (PK-ZS-007R/B)
- 1x Holder Freehand Probe (PK-ZS-019)
