Teledyne LeCroy Oszilloskop-Tastkopf Pointe de touche 1 GHz 10:1 15 V
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 2'165.55 / pièce(s))
CHF 2'165.55
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Sonde Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ de sonde d'oscilloscope active à haute impédance
- 10:1
- Bande passante 1 GHz
Caractéristiques techniques
- Impédance de sortie : 50 Ω
- Type de produit
Pointe de touche
- Bande passante
1 GHz
- Facteur d'échelle
10:1
- Temps de montée
500 ps
- Tension nominale
15 V
- Capacité d'entrée
0,9 pF
- Résistance d'entrée
1000 kΩ
- Type
ZS1000A
d'usine (sans certificat)
- Poids
110 g
- Longueur de câble
1.3 m
- Service de calibration
Standard d'usine
- Convient pour
Oscilloscopes Teledyne LeCroy avec interface ProBus
Documents & téléchargements
Fiche technique
Fiche technique 3864036 Teledyne LeCroy Oszilloskop-Tastkopf Pointe de touche 1 GHz 10:1 15 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3864036 Teledyne LeCroy Oszilloskop-Tastkopf Pointe de touche 1 GHz 10:1 15 V
Description
Les ingénieurs doivent souvent détecter les signaux haute fréquence avec une grande fidélité du signal. Les sondes passives typiques avec entrée R et C élevée fournissent une bonne réponse à des fréquences inférieures, mais le circuit est trop puissant à des fréquences plus élevées et fausse le signal. Les sondes de tension actives se caractérisent par une résistance d'entrée élevée (R) et une faible capacité d'entrée (C) pour réduire la charge de circuit sur toute la bande passante de la sonde et de l'oscilloscope. Grâce à cette faible charge de circuit et à un format compact qui permet des mesures même dans des endroits difficiles d'accès, la tête de la sonde de tension active devient l'outil standard quotidien pour différents signaux et points de contact.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Les sondes de la série ZS-A sont des sondes actives à faible capacité et à haute résistance qui garantissent une fidélité de signal élevée jusqu'à 4 GHz. Une forme compacte et une large gamme d'accessoires garantissent que la sonde de la série ZS-A est adaptée à toutes les tâches de mesure exigeantes.

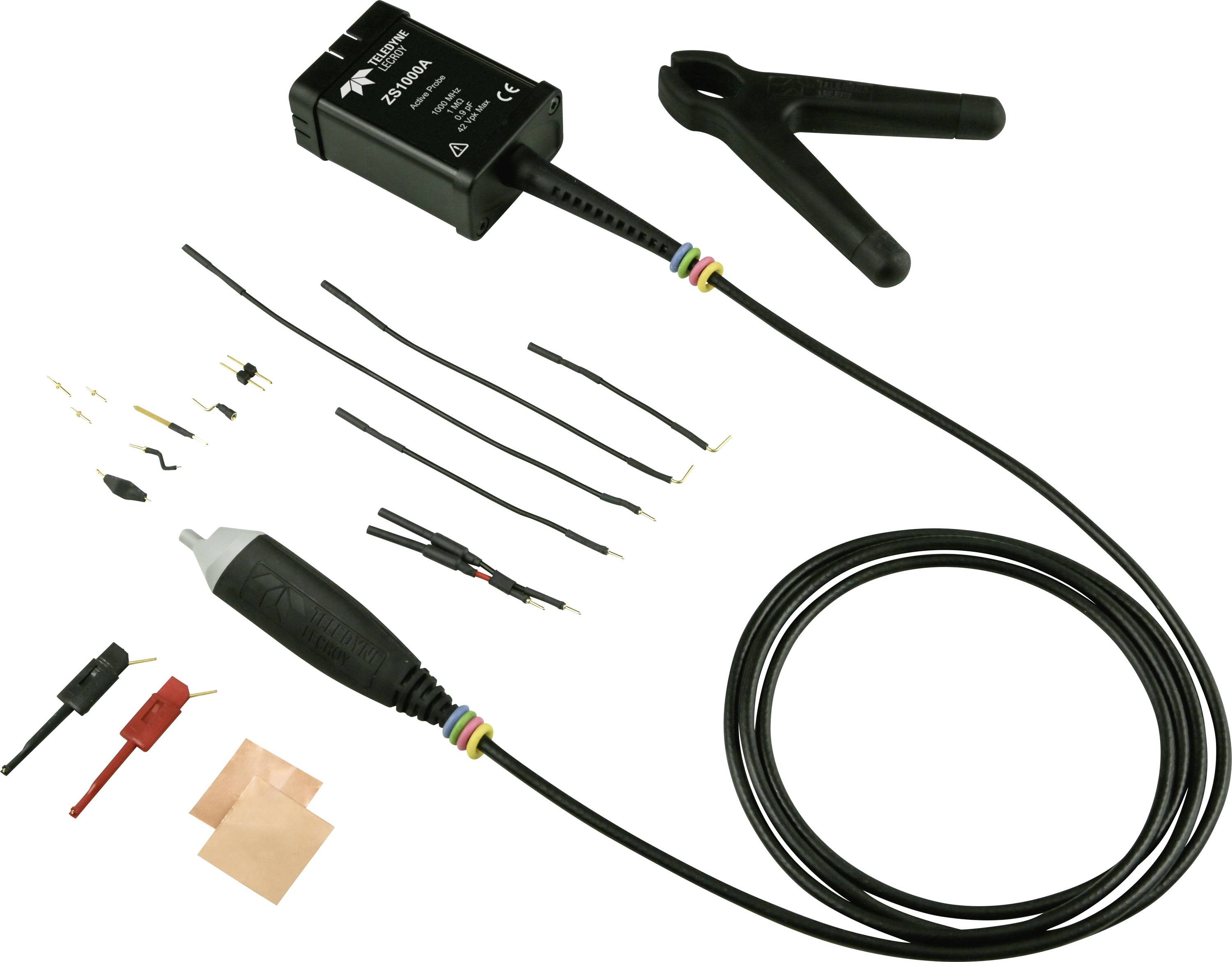

Contenu de la livraison
- Sonde ZS1000A
- 2 pointes standard fixes (PK-ZS-001)
- 1x pointe à contact à ressort / pointe Pogo (PK-ZS-017)
- 1x adaptateur carré de 2,54 mm (PK-ZS-018)
- 2 adaptateurs PCB de 2,54 mm (PK-ZS-024)
- 1 x câble à broches droit court / 7 cm (PK-ZS-022)
- 1x câble à broches droit long / 13 cm (PK-ZS-023)
- 1x adaptateur de câble y (PK-ZS-014)
- 1x câble coudé court / 5 cm (PACC-LD003)
- 1x câble coudé long / 10 cm (PACC-LD004)
- 1 x masse décalée/Z-Lead (PK-ZS-016)
- 1x tresse de masse étroite (PK-ZS-021)
- 1x tresse de masse large (PK-ZS-015)
- 2 bandes adhésives en cuivre (PK-ZS-009)
- 1 paire de micro-Grabber (rouge et noir, PK-ZS-007R/B)
- 1x support de sonde à main levée / Holder Freehand Probe (PK-ZS-019)
