TE Connectivity V23047-A1024-A501 Relais pour circuits imprimés 24 V/DC 6 A 2 inverseurs (RT) 1 pc(s)

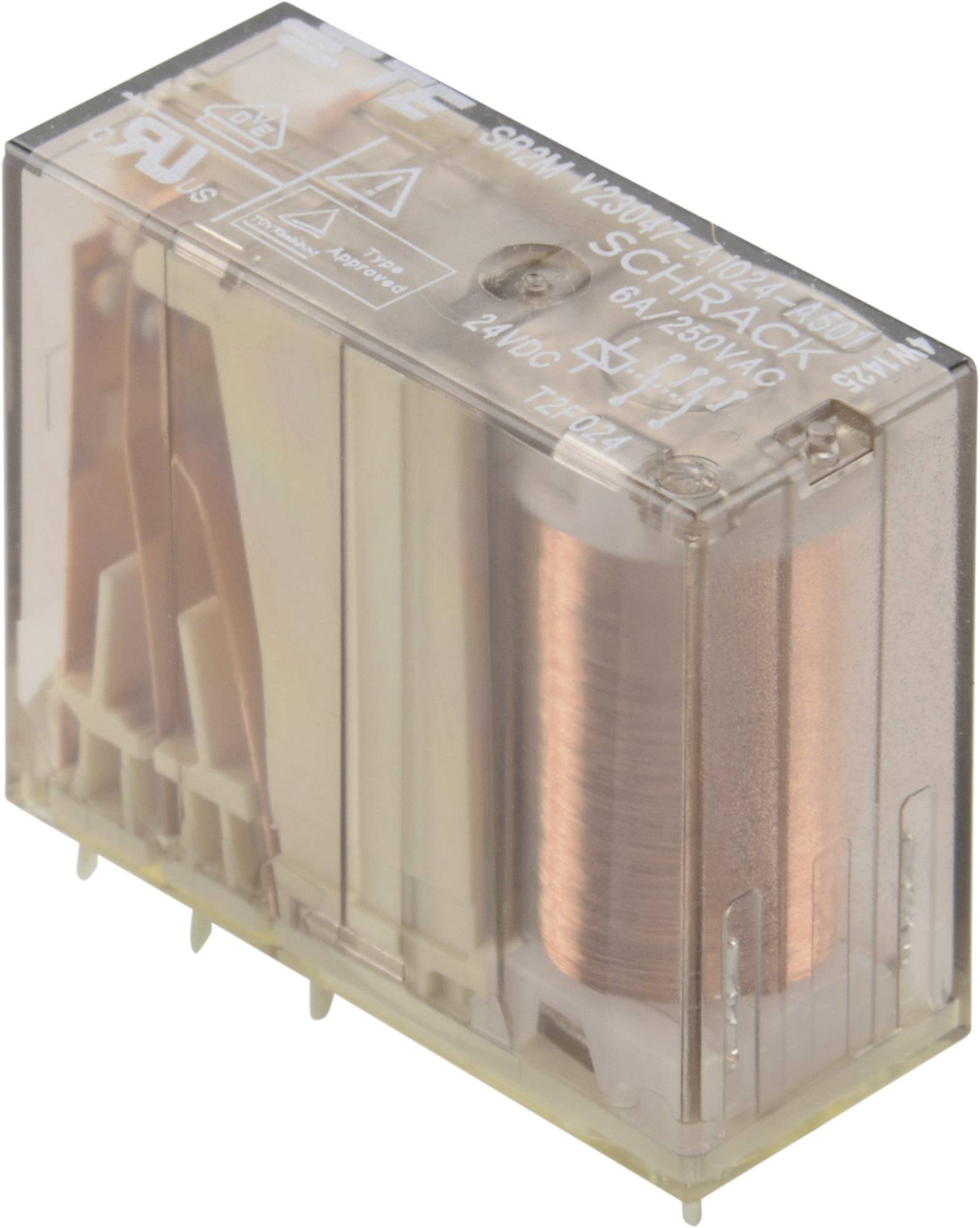

Relais 'Schrack' avec couvercle de protection transparent en plastique et éléments métalliques, adapté pour 24V DC, 10A.
Dessin technique d'une grille rectangulaire de dimensions 2,4 x 5,0 ; lignes de la grille espacées de 2,5 cm, points marquant les intersections.
1/2
Photo non contractuelle
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
24 V/DC
Type de commande
monostable, 1 bobine
Type de contact
2 inverseurs (RT)
Tension de contact (max.)
400 V/AC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 12 novembre
95 pièce(s)
Nombre
Total (CHF 9.30 / pièce(s))
CHF 13.95
-33 %
CHF 9.30
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais de sécurité SR2M 6 A, 2 pôles

  • Logo VDE : Un logo triangulaire avec les lettres 'VDE', symbole de sécurité et de qualité vérifiées pour les produits électriques.
  • Logo 'CRAUS' en écriture stylisée, principalement en majuscules, sur fond blanc.

Caractéristiques techniques

Type de produit

Relais pour circuits imprimés

Type

V23047-A1024-A501

Tension nominale de la bobine

24 V/DC

Tension de fonctionnement (min.)

18 V/DC

Type de commande

monostable, 1 bobine

Résistance (bobine)

823 Ω

Type de contact

2 inverseurs (RT)

Matériau du contact

AgNi

Tension de contact (max.)

400 V/AC

Courant de commutation (max.)

6 A

Puissance de coupure max.

1500 VA

Ligne de fuite et distance dans l'air (bobine/contacts)

8 mm

Connexion

pin à souder

Température min.

-25 °C

Température max.

+70 °C

Longueur

29 mm

Largeur

12.6 mm

Hauteur

25.5 mm

Dim.

(L x l x H) 29 x 12.6 x 25.5 mm

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 504049 TE Connectivity V23047-A1024-A501 Relais pour circuits imprimés 24 V/DC 6 A 2 inverseurs (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504049 TE Connectivity V23047-A1024-A501 Relais pour circuits imprimés 24 V/DC 6 A 2 inverseurs (RT) 1 pc(s)

Description

Applications : contrôle d'arrêt d'urgence, contrôle de la machine, contrôle ascenseur et escalier mécanique, variateur d'éclairage. 2 inverseurs ou 1 contact NO (T) / NF - conforme à la norme EN50205.

Avertissement

Homologations : VDE, cULus, TÜV.
