Spelsberg Wallbox Graphite DLM Bundle Wallbox type 2 mode 3 16 A Nombre de connecteurs 1 11 kW RFID
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
Wallbox Smart Pro Polar Bundle

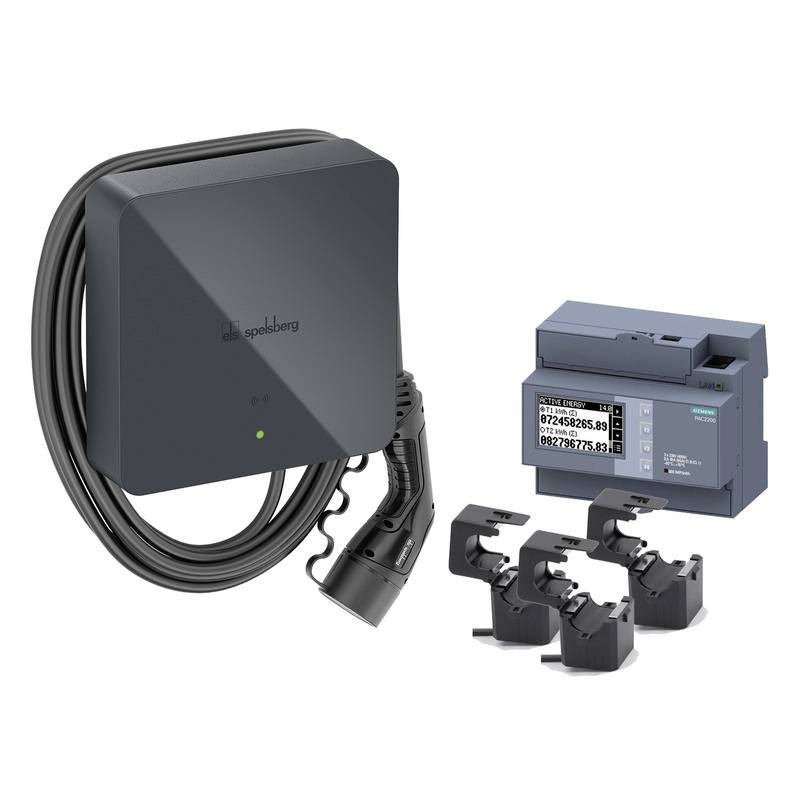

- Wallbox Bundle - Pack complet prêt à l'emploi composé de Spelsberg Wallbox Smart Pro 7m, Siemens 7KM2200 Modbus TCP compteur et 3 transformateurs de câbles compatibles
- Ideal pour la mise en place d'un réseau de charge dynamique ou pour la charge excédentaire PV avec arrêt 2 phases
- Montage facile du compteur pour une mesure indirecte à l'aide d'un convertisseur de câble
- Rapport de conversion 100/1A
Caractéristiques techniques
- Max. Section de raccordement borne d'alimentation 6²
- Résistance aux chocs: IK08
- Classe de protection : II
- Fréquence nominale : 50 Hz
- Type de produit
Wallbox
- Autorisation
RFID
- Connecteur de charge
type 2
- Mode de charge
mode 3
- Courant de charge
16 A
- Nombre de connecteurs
1
- Puissance de charge
11 kW
- Nombre de phases
1 phase & 3 phases
- Tension nominale
400 V/AC
- Longueur de câble
7 m
IP54
- Couleur
graphite
- Longueur
293 mm
- Largeur
293 mm
- Hauteur
110 mm
- Température max.
+40 °C
- Température min.
-25 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3628555 Spelsberg Wallbox Graphite DLM Bundle Wallbox type 2 mode 3 16 A Nombre de connecteurs 1 11 kW RFID
Fiche technique 3628555 Spelsberg Wallbox Graphite DLM Bundle Wallbox type 2 mode 3 16 A Nombre de connecteurs 1 11 kW RFID
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3628555 Spelsberg Wallbox Graphite DLM Bundle Wallbox type 2 mode 3 16 A Nombre de connecteurs 1 11 kW RFID
Description
Un design élégant et minimaliste rencontre une technologie de charge intelligente - c'est une Power forte dans sa plus belle forme.
Les interfaces de communication intégrées permettent une connectivité et une intégration maximales dans les systèmes connectés tout en mettant l'accent sur une installation rapide et facile.
La Wallbox Spelsberg met fin aux réglages complexes des commutateurs rotatifs et diptyloscopiques : la APP intelligente permet toute la configuration et la commande, ainsi que l’évaluation des statistiques de charge confortablement depuis le smartphone.
Wallbox pour la recharge rapide et sûre de véhicules électriques dans les zones privées. Puissance de charge jusqu'à 11 kW (3 phases) / 3,7 kW (1 phase) et un courant de charge maximal de 16 A. Puissance de charge réglable de manière variable, détection de courant de défaut DC intégrée pour les courants d'erreur continue ≥ 6 mA et surveillance de la température pour un processus de charge sûr. Design élégant et dimensions de boîtier compactes pour montage mural et sur pilotis. Installation facile, configuration rapide et mises à jour du firmware avec la Wallbox APP gratuite Spelsberg (disponible pour iOS à partir de la version 14 et Android à partir de la version 6). Compteur MID intégré pour la facturation de la consommation, gestion dynamique de la charge individuelle en phase avec détection de charge différentielle pour une utilisation efficace de la puissance disponible. Connexion aux systèmes de gestion de l'énergie domestique (HEMS) et aux onduleurs PV pour la recharge à l'énergie solaire. Autorisation sans contact du processus de charge par RFID, Plug & Charge (ISO15118) ou AutoCharge, LED et signaux acoustiques pour un retour clair des changements d'état. Évaluation de statistiques de charge étendues. Protocoles et interfaces de communication pris en charge : USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 pour connecter des backends externes. Câble de charge raccordé de 7 m avec embrayage de type 2.
Ce texte a été traduit par une machine.
Les interfaces de communication intégrées permettent une connectivité et une intégration maximales dans les systèmes connectés tout en mettant l'accent sur une installation rapide et facile.
La Wallbox Spelsberg met fin aux réglages complexes des commutateurs rotatifs et diptyloscopiques : la APP intelligente permet toute la configuration et la commande, ainsi que l’évaluation des statistiques de charge confortablement depuis le smartphone.
Wallbox pour la recharge rapide et sûre de véhicules électriques dans les zones privées. Puissance de charge jusqu'à 11 kW (3 phases) / 3,7 kW (1 phase) et un courant de charge maximal de 16 A. Puissance de charge réglable de manière variable, détection de courant de défaut DC intégrée pour les courants d'erreur continue ≥ 6 mA et surveillance de la température pour un processus de charge sûr. Design élégant et dimensions de boîtier compactes pour montage mural et sur pilotis. Installation facile, configuration rapide et mises à jour du firmware avec la Wallbox APP gratuite Spelsberg (disponible pour iOS à partir de la version 14 et Android à partir de la version 6). Compteur MID intégré pour la facturation de la consommation, gestion dynamique de la charge individuelle en phase avec détection de charge différentielle pour une utilisation efficace de la puissance disponible. Connexion aux systèmes de gestion de l'énergie domestique (HEMS) et aux onduleurs PV pour la recharge à l'énergie solaire. Autorisation sans contact du processus de charge par RFID, Plug & Charge (ISO15118) ou AutoCharge, LED et signaux acoustiques pour un retour clair des changements d'état. Évaluation de statistiques de charge étendues. Protocoles et interfaces de communication pris en charge : USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 pour connecter des backends externes. Câble de charge raccordé de 7 m avec embrayage de type 2.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Walllbox Smart Pro
- Câble de charge de 7 m avec embrayage de type 2
- Compteur TCP Modbus Siemens 7KM2200
- 3 Conversion de câble transformateur de courant 100/1A
- 3 puces RFID
- 4 vis de fixation 6x60
- 4 chevilles universelles 8 x 50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 puces pour ouvrir la couverture de design
Avertissement
Non prêt à être branché, tous les composants doivent être installés par un électricien qualifié.
Veuillez également tenir compte des instructions d'utilisation des composants
Attention !
Chauffe-eau à courant fort :
Le fonctionnement de ce chauffe-eau à passage direct nécessite une prise pour courant fort (branchement CA triphasé).
Le raccordement et l'installation d'un chauffe-eau à courant fort nécessitent l'accord du gestionnaire de réseau ; en outre, ils ne peuvent être effectués que par le gestionnaire de réseau ou par une entreprise d'installation inscrite sur la liste des installateurs du gestionnaire de réseau.
