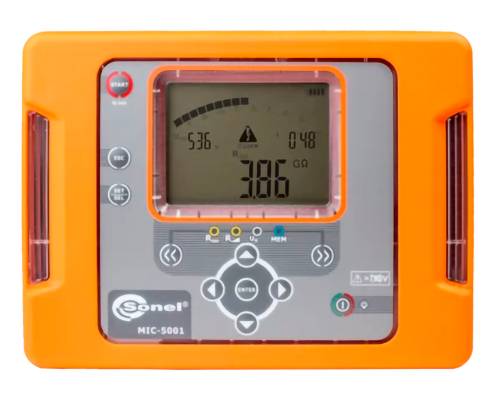

Sonel MIC-5001 Appareil de mesure de l'isolation 5000 V

Application
Cet appareil de mesure d'isolement a un très large éventail d'applications. Il peut être utilisé à la fois dans la construction de logements et pour tester des installations industrielles ou des réseaux de transport. En raison de ses caractéristiques, telles que la faible consommation de batterie, la charge pendant les mesures, la facilité d'utilisation et le niveau de protection élevé, il est souvent utilisé par les électriciens et les équipes de maintenance, dans les essais de moteurs, de câbles et d'éclairage routier, ainsi que dans la construction et l'entretien d'installations photovoltaïques. L'appareil est également parfait pour répondre aux exigences des installateurs et des opérateurs de systèmes de télécommunications et d'alimentation, où l'isolation du blindage/gaine (UN ≤ 30 kV) doit être testée pendant 5 minutes à une tension de 5 kV.

Fonctions
L'appareil peut être utilisé pour mesurer la résistance d'isolement avec une tension d'essai réglable jusqu'à 5000 V. Après vérification des câbles, une décharge de la charge est automatiquement effectuée une fois la mesure terminée. Le MIC-5001 permet de mesurer la résistance avec une tension d'essai linéaire à 1 kV/s, conformément à la norme EEE Std 95TM-2002. Cette fonction est appelée test de rampe (Ramp Test). Contrairement à la tension d’essai maximale, cette méthode lente et uniforme protège l’isolation contre le « stress électrique » soudain. Ce processus peut détecter des dommages qui ne peuvent pas être détectés lors de la mesure de résistance RISO classique. Si l'isolation testée est affaiblie ou défectueuse, l'essai de rampe permet à l'utilisateur de déterminer la résistance maximale à la tension. En outre, cette fonction est particulièrement utile pour les essais de machines rotatives ou de parafoudres. Un voltmètre intégré effectue des mesures de tension dans la gamme AC et DC jusqu'à 750 V. Une énorme mémoire permet de déposer près de 12 000 résultats de mesure. Avec le logiciel Sonel Reader, qui peut être téléchargé sur le site Web du fabricant, il est possible d'analyser les résultats de mesure et de les présenter sous forme graphique, par exemple sous forme de graphique de temps de courant ou de résistance.

Particularités:
Un grand avantage de l'appareil est qu'après une charge unique des batteries, une utilisation très longue est possible. En outre, pendant les mesures, l'utilisateur peut charger l'appareil via une source d'alimentation externe, par exemple une batterie de 12 V/2 Ah.

Ce texte a été traduit par une machine.
