Name: Siemens 5TY13503MF10 5TY1350-3MF10 Disjoncteur électronique monophasé F 2 pôles 0.03 A 230 V
Brand: Siemens
SKU: 3123487
Availability: SoldOut

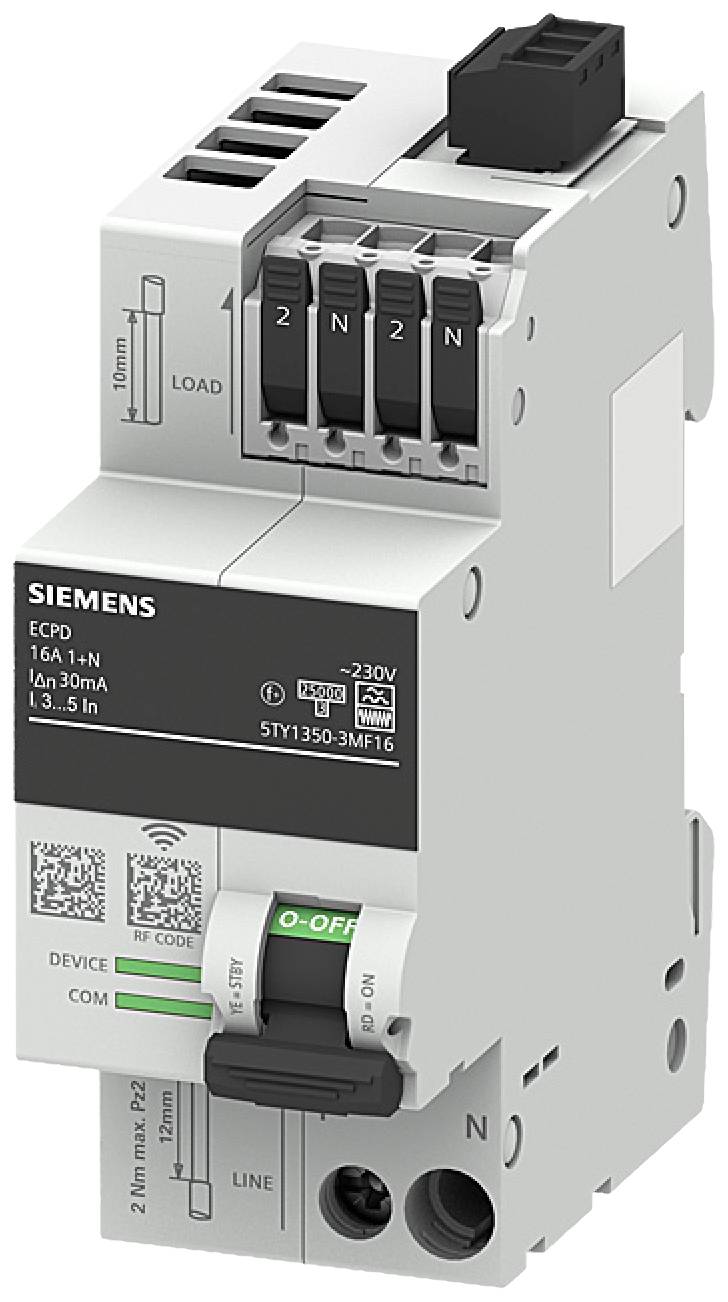

Un disjoncteur bipolaire Siemens avec position de commutateur 'I-OFF' en vert, avec des détails techniques imprimés.

Le diagramme montre un système de distribution d'énergie avec une distribution principale, secondaire et d'installation, connecté à un serveur de messagerie et au cloud.

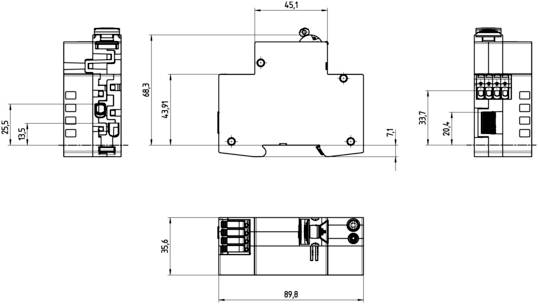

'Dessin technique d'un composant électrique avec dimensions : 89,8 mm x 36,6 mm x 68,3 mm. Vue de face, de dessus et de côté.'

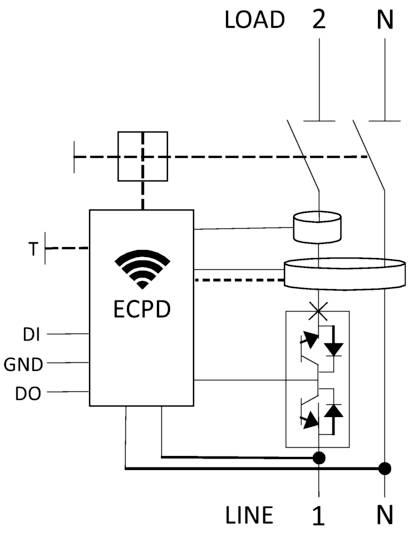

Un schéma de circuit montre un module ECPD avec des connexions à différentes lignes. Étiquettes : « LOAD », « LINE », « 2 », « 1 », « N », « T », « DI », « GND », « DO ».

1/4

Type de produit

Disjoncteur électronique

Nombre de pôles

Fusion

Courant différentiel nominal

0.03 A

Dim.

(l x H x P) 36 x 90 x 70 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 463.95 / pièce(s))

CHF 463.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle de raccordement électrique (côté alimentation / côté alimentation) : raccordement à vis
Modèle de connecteur électrique (côté charge) : connexion sans outil
Section de conducteur connectable côté alimentation/réseau
minimum à un seul fil : 0,75 mm2
1 fil maximum : 16 mm2
plusieurs fils minimum : 0,75 mm2
multibrins maximum : 16 mm2
À fils fins avec finition des fils : 10 mm2
Précision avec finition des fils minimale : 0,75 mm2
Pouvoir de coupure courant conforme à la norme en 60898-1 valeur de mesure : 75 kA
Protection contre les chocs électriques conforme à la norme en 50274 : protection des doigts et des mains
Durée de vie mécanique (cycles de commutation) typique : 10000
Classe de caractéristiques de déclenchement : en référence à B (déclenchement non retardé dans la plage
3... 5 * in / déclenchement retardé dans la plage 1,05 - 1,13 * in)
Poids net : 164 g

Type de produit: Disjoncteur électronique

Nombre de pôles: 2

Fusion: F

Courant différentiel nominal: 0.03 A

Dim.: (l x H x P) 36 x 90 x 70 mm

Modèle: monophasé

Modèle: ECPD 1+N

Capacité de coupure: 10 A

Contenu: 1 pc(s)

Tension nominale: 230 V

Largeur: 36 mm

Hauteur: 90 mm

Profondeur: 70 mm

Type: 5TY1

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 Disjoncteur électronique monophasé F 2 pôles 0.03 A 230 V

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 Disjoncteur électronique monophasé F 2 pôles 0.03 A 230 V

Description

Les circuits de protection électroniques 5TY1 COM combinent, grâce à leur nouveau concept, des fonctions de protection et de confort connues aujourd'hui, de manière sans précédent. Les fonctions peuvent être activées et désactivées et paramétrées activement, sauf pour les fonctions de base, de sorte que l'adaptation à l'application spécifique soit possible. Ces appareils sont pris en charge dans le PowerCenter 1000 à partir d'une version 3.0 du micrologiciel.

En plus des fonctions de mesure déjà connues, vous pouvez désormais modifier les paramètres protégés. Vous pouvez désormais les régler individuellement en fonction de la cause du déclenchement (par ex. court-circuit / surcharge), comme l'appareil se comporte ensuite. Il existe un nouvel état dans l'appareil, appelé veille (STBY). Celui-ci permet de commuter entre on (conducteur de courant, comme les circuits de protection actuels) et STBY (non conducteur/haute résistance) pour, par exemple, désactiver les pertes indésirables des consommateurs de secours ou les remettre en marche après un déclenchement de surcharge.

Pour un autre paramètre protégé, la sensibilité du déclenchement RCD peut être modifiée de standard (22,5 ma) à sensible (18.0 ma) ou aussi robuste (27.0 ma) pour s'adapter à l'application correspondante.

En outre, l'appareil dispose d'un auto-test intégré qui surveille de manière cyclique l'appareil pour détecter les anomalies et, si nécessaire, l'éteint pour obtenir un état sûr.

Il existe des versions avec différentes puissances de courant, mais elles peuvent également être réglées individuellement.

La tension nominale est de 230 V AC, mais l'appareil fonctionne dans une plage de 85 à 255 V. En outre, la fonction POP (Power Overvoltage protection) intégrée peut être activée (par défaut = active) pour protéger les consommateurs connectés des surtensions.

Ce texte a été traduit par une machine.
