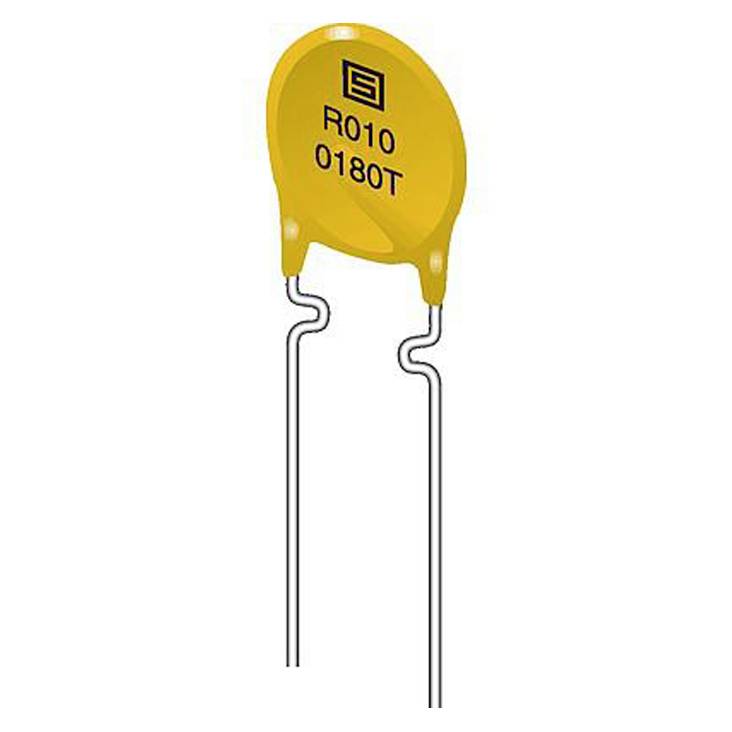

Photo non contractuelle
Photo non contractuelle
Schurter PFRA.135 PFRA.135 Fusible multifuse 30 V/DC (Ø x H) 8.9 mm x 26.50 mm 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Fusible multifuse
Tension nominale
30 V/DC
I(T)
40 A
Contenu
1 pc(s)
Fiche technique (PDF)
750 pièce(s)
Nombre
Min.: 10
Multiples: 10
Total (CHF 0.65 / pièce(s))
CHF 6.50
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Série Schurter PFRA PTC
- Schurter PFRA.135
- Contenu: 1 pc(s)
Caractéristiques techniques
- Série : PFRA
- Dimensions : largeur : 3 mm
- Dimensions : hauteur : 26,5 mm
- Tension nominale à 50 / 60 Hz : 30 V DC
- Courant nominal 1,35 A
- Applications : cULus, TÜV, CE
- Matériau du contact : étamé
- Applications : protection contre les surintensités et les courts-circuits des appareils|idéal pour une alimentation basse tension jusqu'à une tension maximale de 60 V, par exemple : ordinateurs et périphériques, systèmes de sécurité et de détection d'incendie, haut-parleurs, transformateurs de puissance, applications automobiles et électronique générale.
- Remarque : ces composants sont conçus pour la protection contre les surintensités et les températures excessives ; pas pour des changements de vitesse répétitifs permanents.|lors de la manipulation de produits en contact avec une tension électrique, il est nécessaire de respecter les réglementations VDE en vigueur.
- Matériau du boîtier : polymère époxy (UL 94V-0)
- Type de raccordement : THT
- Diamètre des fils de raccordement : 0,51 mm
- Diamètre : 8,9 mm
- Plage de température de fonctionnement, min. : -40 °C
- Plage de température de fonctionnement, max. : 85 °C.
- Courant de coupure, max. : 40 A
- max. Résistance 1 heure après le processus d'arrêt : 170 mOhms
- Temps de déclenchement au courant de référence indiqué IS: 7,3 s.
- Puissance dissipée, max. : 0,8 W
- Capacité de soudage : 235 °C / 2 s.
- Type d'emballage
Piece
- Type de produit
Fusible multifuse
- Tension nominale
30 V/DC
- I(T)
40 A
- Largeur
3.00 mm
- Hauteur
26.50 mm
- Diamètre
8.9 mm
- Contenu
1 pc(s)
- Dim.
(Ø x H) 8.9 mm x 26.50 mm
- Conforme à la norme RoHS
oui
- Type
PFRA.135
Documents & téléchargements
Fiche technique
Fiche technique 3306362 Schurter PFRA.135 PFRA.135 Fusible multifuse 30 V/DC (Ø x H) 8.9 mm x 26.50 mm 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3306362 Schurter PFRA.135 PFRA.135 Fusible multifuse 30 V/DC (Ø x H) 8.9 mm x 26.50 mm 1 pc(s) Piece
Description
• Composants de sécurité réinitialisables de manière autonome
• Faible puissance dissipée grâce à une faible résistance en fonctionnement normal
• Protection contre les surintensités et les courts-circuits des appareils
• Le mode d'action est basé sur l'effet PTC. En fonctionnement normal, la résistance de l'élément de construction est très faible, de sorte que seules de faibles pertes de puissance se produisent. En cas d'erreur, par exemple en cas de court-circuit ou de surintensité, la valeur de résistance de ce composant augmente et protège l'appareil. Une fois le défaut et la tension d'alimentation coupée éliminés, l'élément de construction revient rapidement à son état de faible résistance
• Type industriel standard, montage traversant
• Soudure directe sur circuit imprimé
Ce texte a été traduit par une machine.
• Faible puissance dissipée grâce à une faible résistance en fonctionnement normal
• Protection contre les surintensités et les courts-circuits des appareils
• Le mode d'action est basé sur l'effet PTC. En fonctionnement normal, la résistance de l'élément de construction est très faible, de sorte que seules de faibles pertes de puissance se produisent. En cas d'erreur, par exemple en cas de court-circuit ou de surintensité, la valeur de résistance de ce composant augmente et protège l'appareil. Une fois le défaut et la tension d'alimentation coupée éliminés, l'élément de construction revient rapidement à son état de faible résistance
• Type industriel standard, montage traversant
• Soudure directe sur circuit imprimé
Ce texte a été traduit par une machine.
Avertissement
Ces composants sont conçus pour la protection contre les surintensités et les températures excessives ; pas pour des cycles répétitifs permanents.|lors de la manipulation de produits en contact avec une tension électrique, il est nécessaire de respecter les réglementations VDE en vigueur.
