Schurter Fusible thermique 60 V/DC (L x l x H) 8.8 x 6.6 x 6.7 mm 1 pc(s)

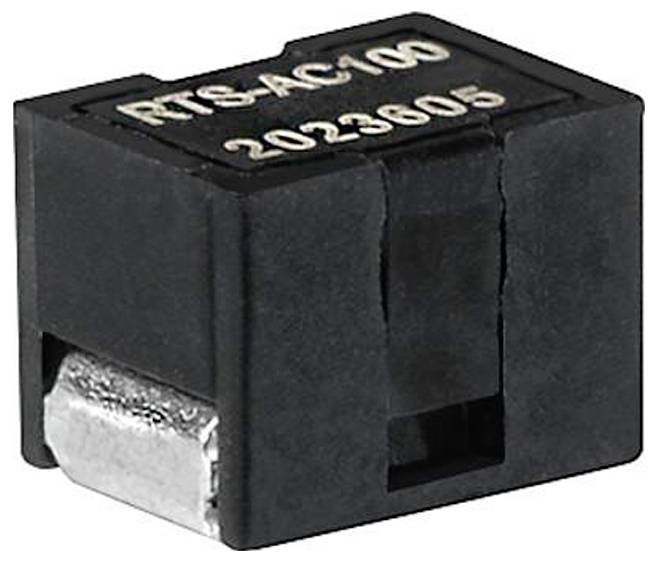

Composant 'RTS-AC100 2023605', probablement un module électrique, boîtier noir, petit connecteur métallique visible sur le côté.

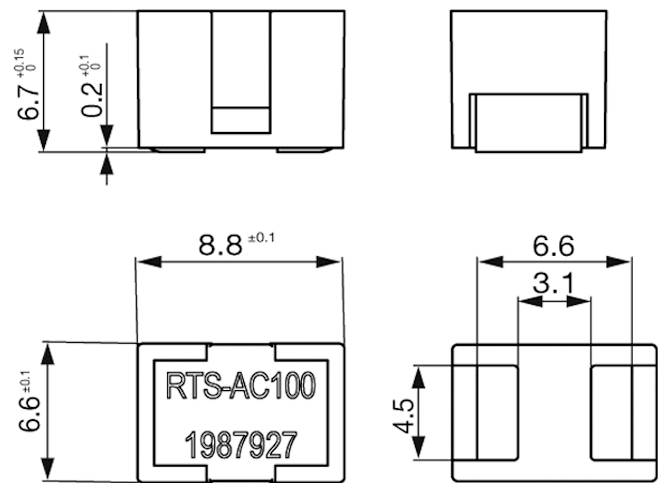

Dessin technique d'un composant étiqueté « RTS-AC100 1987927 », montrant les dimensions : 8,8 mm sur 6,6 mm sur 4,5 mm, avec des détails de la conception.
Diagramme montrant deux rectangles noirs. Rectangle gauche : 7,20 mm de hauteur, 3,70 mm de largeur. Écart entre les rectangles : 4,30 mm.

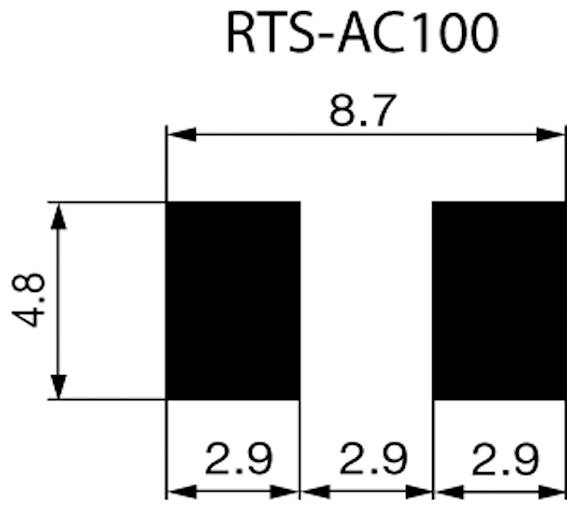

Diagramme montrant une vue de dessus du RTS-AC100 avec deux barres noires, chacune de 2,9 de large, séparées par un écart de 2,9. La largeur totale est de 8,7, la hauteur de 4,8.
1/4
Type de produit
Fusible thermique
Tension nominale
60 V/DC
Connexion
à souder
Contenu
1 pc(s)
Dim.
(L x l x H) 8.8 x 6.6 x 6.7 mm
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
30 pièce(s)
Nombre
Min.: 10
Multiples: 10
Total (CHF 3.80 / pièce(s))
CHF 3.80
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Fusible de température CMS 400A 90-110uOhm

  • Protection de température CMS pour courants élevés
  • Fusible thermique SMD breveté comme protection contre le passage thermique des semi-conducteurs de puissance tels que: MOSFET, IC's, IGBT's, Triac's, SCR's, etc
  • Fiabilité maximale grâce à une séparation galvanique complète
  • La séparation galvanique se fait entièrement à l'intérieur du fusible thermique RTS
  • Peut séparer proprement les tensions nominales jusqu'à 60V DC
  • Reflow compatible avec activation mécanique en aval

Notre service pour vous

Caractéristiques techniques

  • Série : RTS
  • Capacité Re-Reeling : Oui
  • Applications: Partout où des transistors de puissance sont utilisés; industrie automobile: Applications de ventilateur de refroidissement, direction assistée ABS, chauffage PTC, CVC, Bougies de préchauffage, radiateurs diesel; industrie: protection de la batterie, alimentations, ballasts d'éclairage, Circuits de pont en H, entraînements moteurs
  • Matériau du boîtier : plastique
  • Type de raccordement : raccord à souder
  • TENSION NOMINALE V/DC : 60 V/DC
  • Fixation : SMD
  • Courant d'arrêt, max. : 400 A
  • Résistance à froid, min. : 90 µOhm
  • Résistance à froid, max. : 100 µOhm
  • Température d'arrêt, min. : 175 °C
  • Qualification : AEC-Q200
Dim.

(L x l x H) 8.8 x 6.6 x 6.7 mm

Type de produit

Fusible thermique

Tension nominale

60 V/DC

Connexion

à souder

Longueur

8.8 mm

Largeur

6.6 mm

Hauteur

6.7 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

Type

3-134-780

Homologations

CEI/UL 62368-1

Matériau du contact

alliage de cuivre étamé

Température max.

125 °C

Température min.

-40 °C

Documents & téléchargements

Fiche technique

Fiche technique 3738235 Schurter Fusible thermique 60 V/DC (L x l x H) 8.8 x 6.6 x 6.7 mm 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3738235 Schurter Fusible thermique 60 V/DC (L x l x H) 8.8 x 6.6 x 6.7 mm 1 pc(s)

Description

Schurter CMS Protection de température RTS 400A 90µOhm...100µOhm
