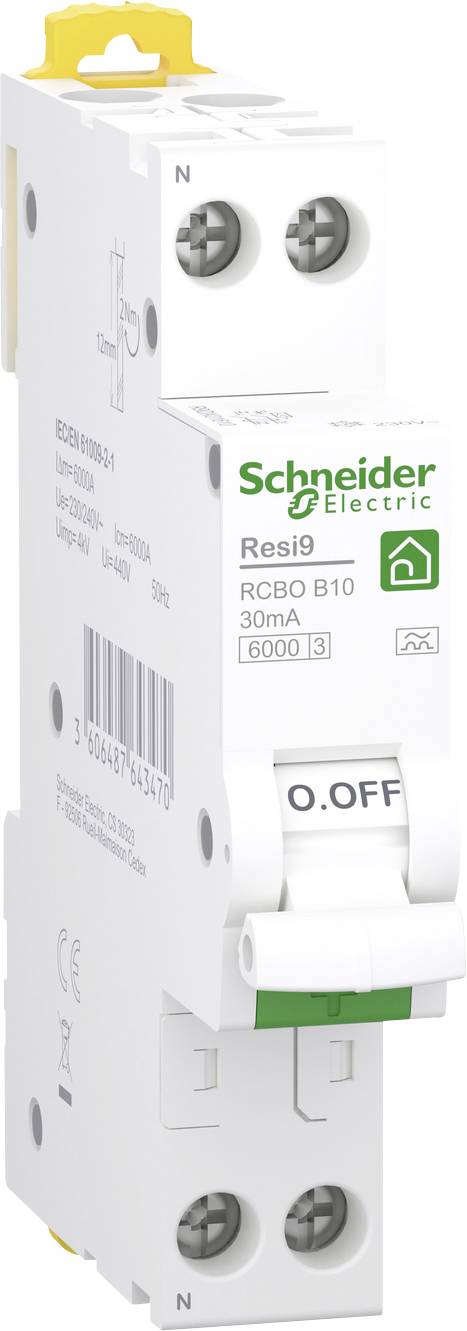

Schneider Electric R9DX01610 Interrupteur différentiel à courant résiduel 10 A 0.03 A 230 V
N° réf. fabricant :
Code produit :
Type de produit
Interrupteur différentiel à courant résiduel
Nombre de pôles
1
Fusion
B
Courant différentiel nominal
0.03 A
Courant nominal - arrondi
10 A
Fiche technique (PDF)
39 pièce(s)
Nombre
Total (CHF 38.81 / pièce(s))
CHF 42.66
-9 %
CHF 38.81
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Interrupteur Resi9 FI/LS « compact »
- Cadenas plombables
Caractéristiques techniques
- SYSTÈME DE MISE À LA TERRE: TN-S TT TN-C-S TN
- Type de produit ou de composant : disjoncteur de courant de défaut avec protection contre les surintensités (FI/LS)
- Raccords - bornes :
- Bornes de tunnel (en haut ou en bas) - 1 - 16 mm² - fixes
- Bornes de tunnel (en haut ou en bas) - 1 - 10 mm² - flexibles
- Bornes de tunnel (haut ou bas) - 1 - 10 mm² - flexibles avec douille de câble
- Type de produit
Interrupteur différentiel à courant résiduel
- Nombre de pôles
1
- Fusion
B
- Courant différentiel nominal
0.03 A
- Couleur
blanc
- Dim.
(l x H x P) 18 x 91 x 69 mm
- Contenu
1 pc(s)
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Capacité de coupure
6000 A
- Tension nominale
230 V
- Largeur
18 mm
- Hauteur
91 mm
- Profondeur
69 mm
Documents & téléchargements
Fiche technique
Fiche technique 3754305 Schneider Electric R9DX01610 Interrupteur différentiel à courant résiduel 10 A 0.03 A 230 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3754305 Schneider Electric R9DX01610 Interrupteur différentiel à courant résiduel 10 A 0.03 A 230 V
Information
Information 3754305 Schneider Electric R9DX01610 Interrupteur différentiel à courant résiduel 10 A 0.03 A 230 V
Information 3754305 Schneider Electric R9DX01610 Interrupteur différentiel à courant résiduel 10 A 0.03 A 230 V
Description
Protégez et renouvelez vos projets de logement
En complément du système Resi9, le commutateur Resi9 FI/LS « compact » en 1 TE contribue à
Protéger et sécuriser vos appareils et votre installation électrique.
Son design compact optimise l'utilisation de l'espace et en fait le choix parfait pour
Projets de rénovation et de construction résidentielle.
Interrupteur Resi9 FI/LS « compact » / type A – 6.000 A
Disjoncteur à courant de défaut avec disjoncteur de câble intégré
Interrupteur FI/LS type A – 6.000 A
Interrupteur Resi9 FI/LS, compact en 1 TE :
Les interrupteurs FI/LS Resi9 garantissent la gamme complète
Protection des circuits de fin de course (court-circuit, surcharge)
Et courants d'erreur) :
• Testé selon IEC/EN 61009-1, IEC/EN 61009-2-1
• Protection :
• Des personnes en contact direct (≤ 30 mA),
• Des installations contre les défauts d'isolation (≤ 300 mA),
• Des installations contre les risques d'incendie (≤ 300 mA),
• Contre la surcharge et le court-circuit,
• Commutation et déconnexion des circuits électriques.
Type A
Le type A détecte les sinusoïdes purs et les pulsations
Courants d'erreur :
• Il est destiné à la protection des circuits électriques ou individuels
Les appareils ménagers sont obligatoires, par exemple
Machines à laver ou sèche-linge.
Protection optimale du courant de défaut pour les personnes et les installations avec notre nouveau Resi9 compact type A FI-LS 1P+N 10A de Schneider Electric. Ce FILS 1TE compact (18 mm) est utilisé avec une fréquence de 50 Hz et une tension de fonctionnement de 230 V AC. B, avec une capacité de court-circuit de 6kA à 230V AC selon la norme EN/IEC 61009-2-1. Le courant de défaut nominal 30 mA, type A, déclenche les courants de défaut AC et ne passe pas à saturation jusqu'à 6 mA courants de défaut DC. Utilisable à une température de fonctionnement de -25°C à 60°C. Affichage mécanique rouge en cas de déclenchement d'erreur du commutateur LS et affichage mécanique séparé rouge en cas de déclenchement du courant de défaut du disjoncteur de protection FI sur la face avant de l'appareil. La touche de contrôle est marquée par un « T ». En appuyant sur cette touche, la fonctionnalité de l'appareil de protection peut être testée. La série Resi9 FILS offre la meilleure protection possible dans les bâtiments résidentiels.
Ce texte a été traduit par une machine.
