Quadrios Assortiment de LEDs rouge, vert, jaune, bleu, blanc, ambre 120 ° 20 mA 3.0 V
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Assortiment de LEDs
Tension directe U(F)
3.0 V
Courant coupé limité I(F)
20 mA
Type de construction
sortie radiale
Angle de diffusion
120 °
Fiche technique (PDF)
3 Set(s)
Nombre (taille du paquet 30 parties)
Total (CHF 16.60 / pièce(s))
CHF 17.60
-6 %
CHF 16.60
excl. TVA
Plus que 3 Set(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
LED CMS format 0603 avec toron 30 cm, 30 pcs.
- Diodes lumineuses ultra-brillantes CMS 0603 (très petites)
- Torons soudés pour un traitement immédiat
- Idéal pour la modélisme et la construction de modèles
- Clairement triées, avec caractéristiques techniques
Notre service pour vous
Caractéristiques techniques
- Couleur du fabricant : rouge, vert, jaune, bleu, blanc, couleurs ambre
- Format : 0603
- Type : câblé radialement
- Forme de lentille : CMS - 603
- Dim. (L x L x h) : 1,6 x 0,8 x 0,4 mm
- Tension de passage U(F) : rouge - 2.0 V, bleu - 3.0 V, vert - 2.0 V, jaune - 2.0 V, Bernstein - 2.0 V, blanc froid - 3.0 V,
- Courant continu I(F) : 20 ma
- Intensité lumineuse I(V) : rouge - 100 mcd, bleu - 50 mcd, vert - 250 nm, jaune - 100 nm, Bernstein - 300 mcd, blanc froid - 300 mcd,
- Longueur d'onde/température de couleur : rouge - 620-625nm, bleu - 460-465nm, vert - 520-525 nm, jaune - 590-595nm, Bernstein - 600-610nm, Blanc froid - 7000-8000K,
- Angle de rayonnement : 120°
- Plage de température: -25 °C à 80 °C
- Type de produit
Assortiment de LEDs
- Couleur
rouge
vert
jaune
bleu
blanc
ambre
- Tension directe U(F)
3.0 V
- Courant coupé limité I(F)
20 mA
- Courant de service
20 mA
- Type de construction
sortie radiale
- Angle de diffusion
120°
- Dim.
(L x l x H) 1.6 x 0.8 x 0.4 mm
- Température min.
-25 °C
- Température max.
80 °C
- Longueur
1.6 mm
- Largeur
0.8 mm
- Hauteur
0.4 mm
- Conforme à la norme RoHS
oui
- Contenu
30 parties
- Forme de construction
0603
Documents & téléchargements
Fiche technique
Fiche technique 2899386 Quadrios Assortiment de LEDs rouge, vert, jaune, bleu, blanc, ambre 120 ° 20 mA 3.0 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2899386 Quadrios Assortiment de LEDs rouge, vert, jaune, bleu, blanc, ambre 120 ° 20 mA 3.0 V
Description
Cette gamme de LED CMS avec diodes électroluminescentes très lumineuses de la taille 0603 offre un grand choix de couleurs et est clairement triée. Ces diodes électroluminescentes d'environ 1,6 x 0,8 x 0,4 mm étant très petites, le traitement manuel individuel peut s'avérer difficile - les dommages mécaniques ou la mort de chaleur sont souvent des effets secondaires.

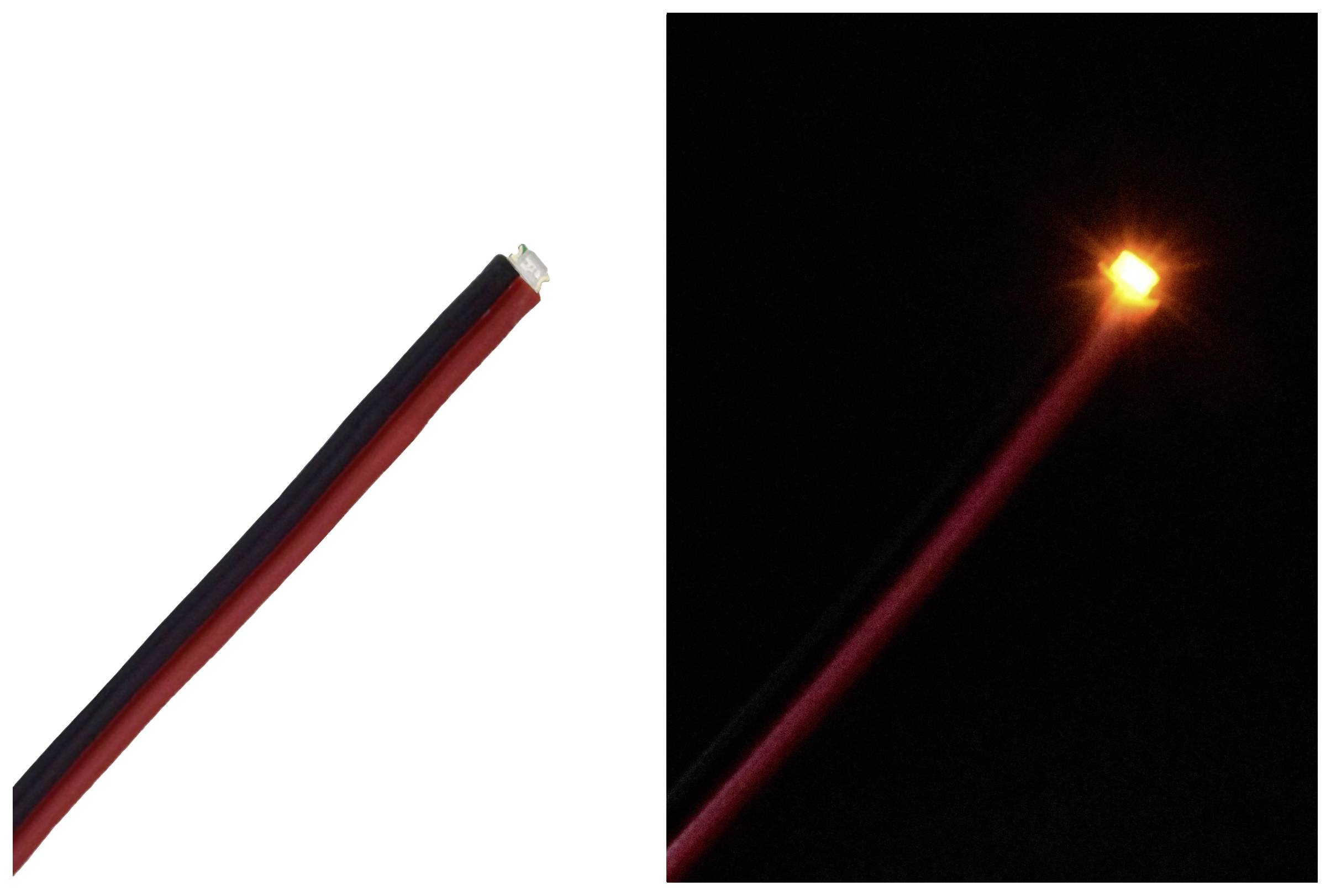

C'est pourquoi les petites torons de 30 cm de longueur sont déjà fixés à l'anode et à la cathode. Ainsi, les avantages des LED CMS, ainsi que ceux des versions câblées, sont combinés ensemble. Convient parfaitement pour la modélisme, la construction de modèles (modèles de vol, bateaux RC et voitures), les feux de signalisation et les indicateurs ou toute autre application dans laquelle des diodes électroluminescentes aussi petites que possible doivent être utilisées.
Comme pour toutes les puces LED classiques, il convient de noter qu'une limitation de courant au moyen d'une résistance en série ou d'une source de courant constant doit être utilisée pour faire fonctionner la LED de haute qualité dans la zone de travail autorisée.

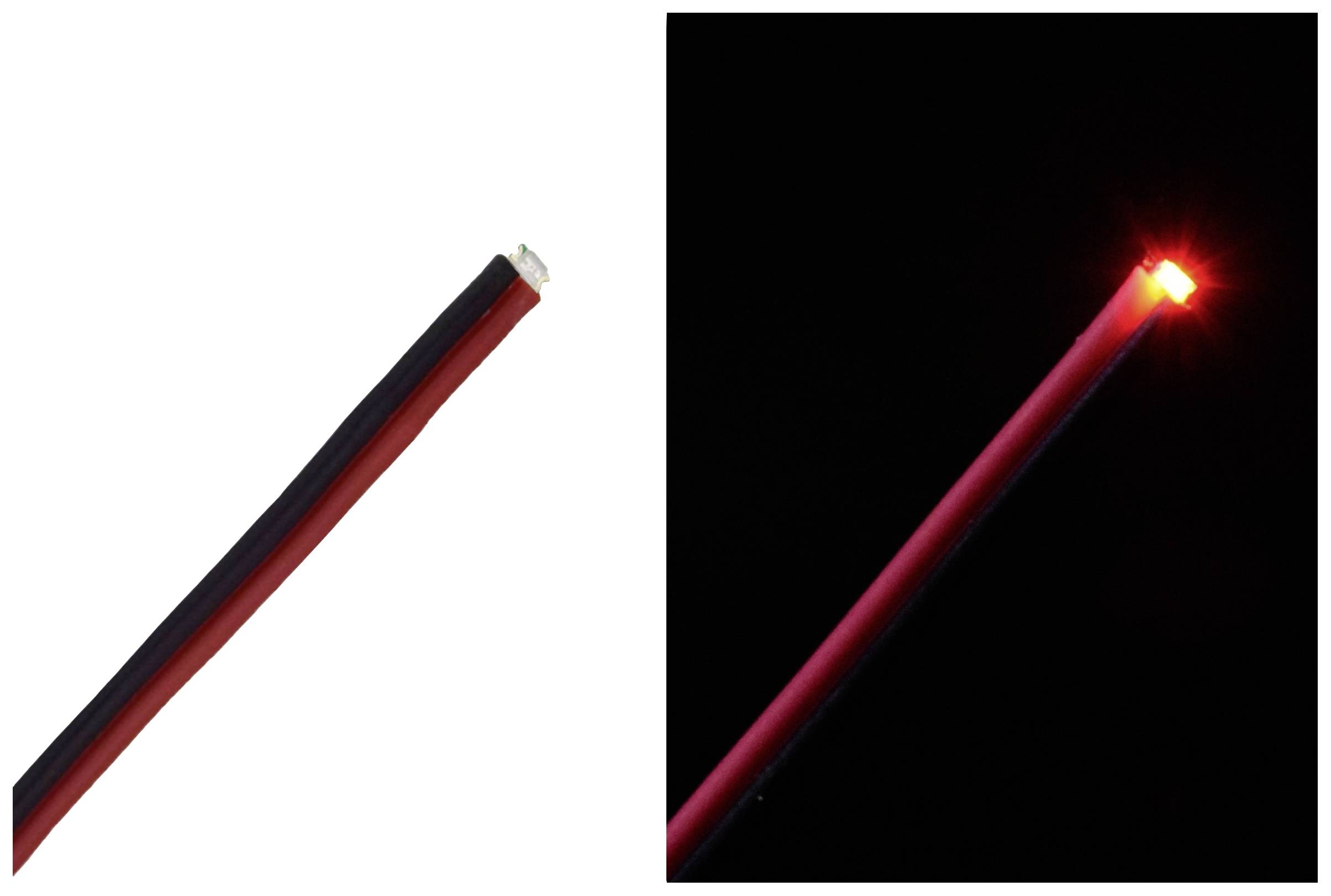

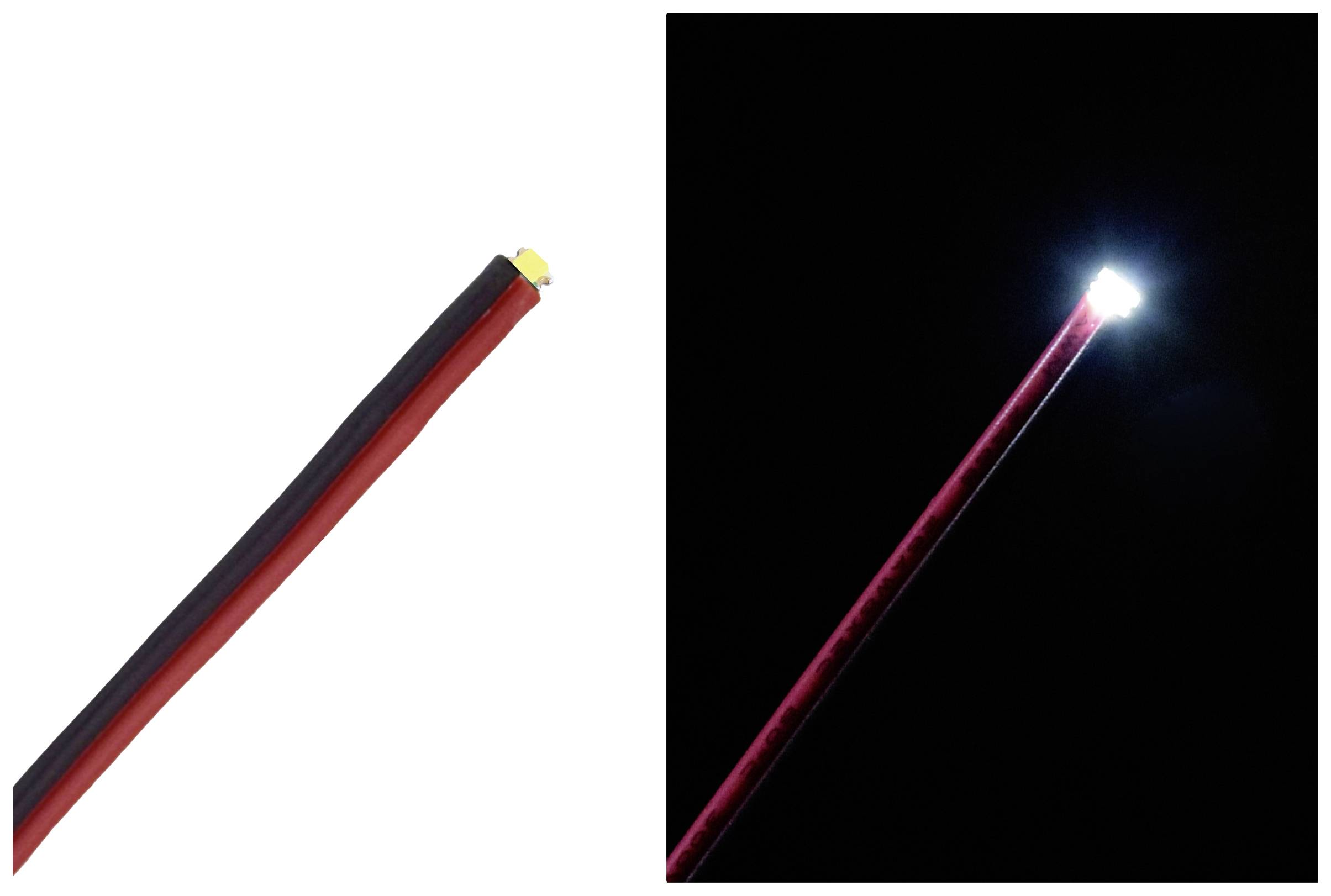

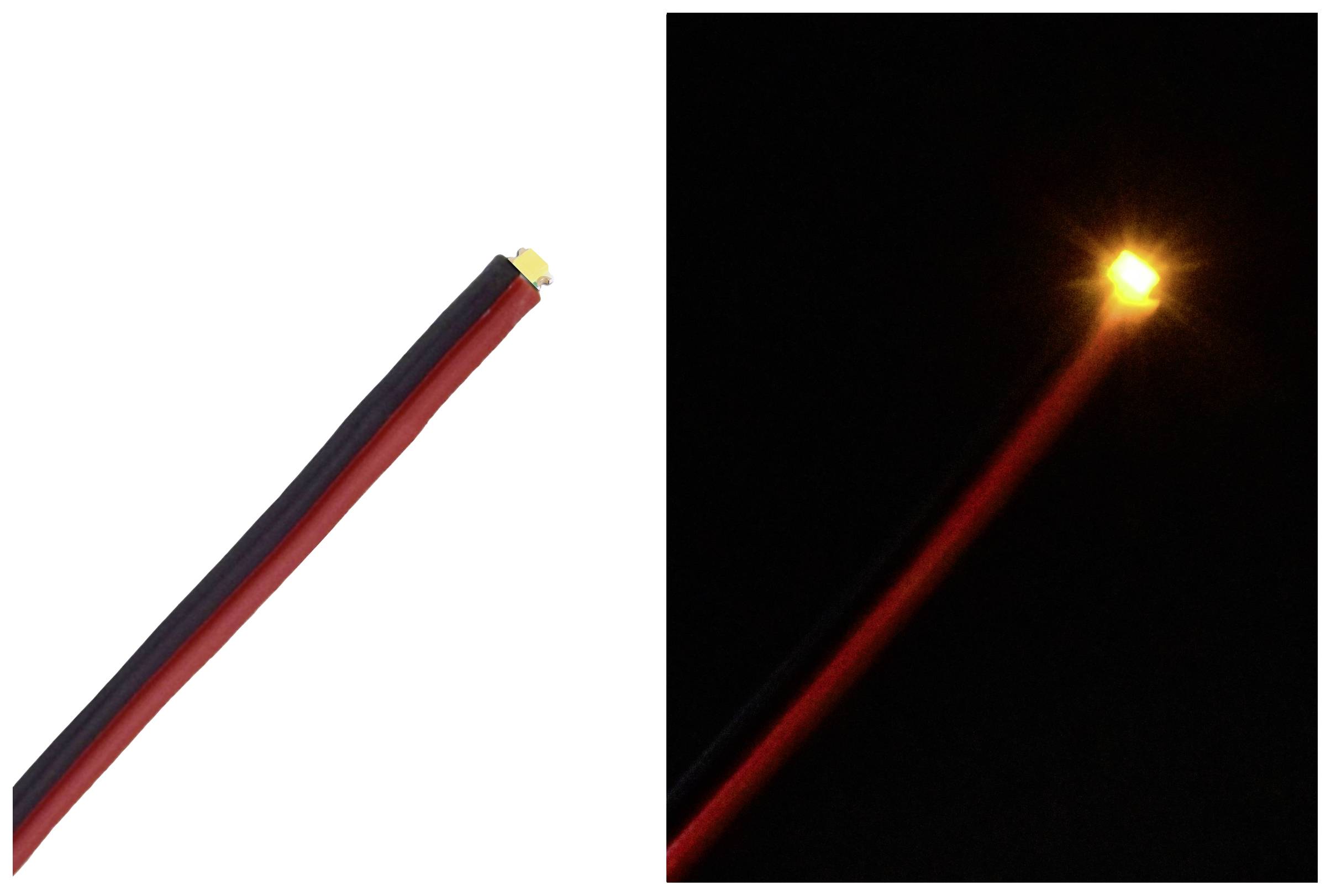

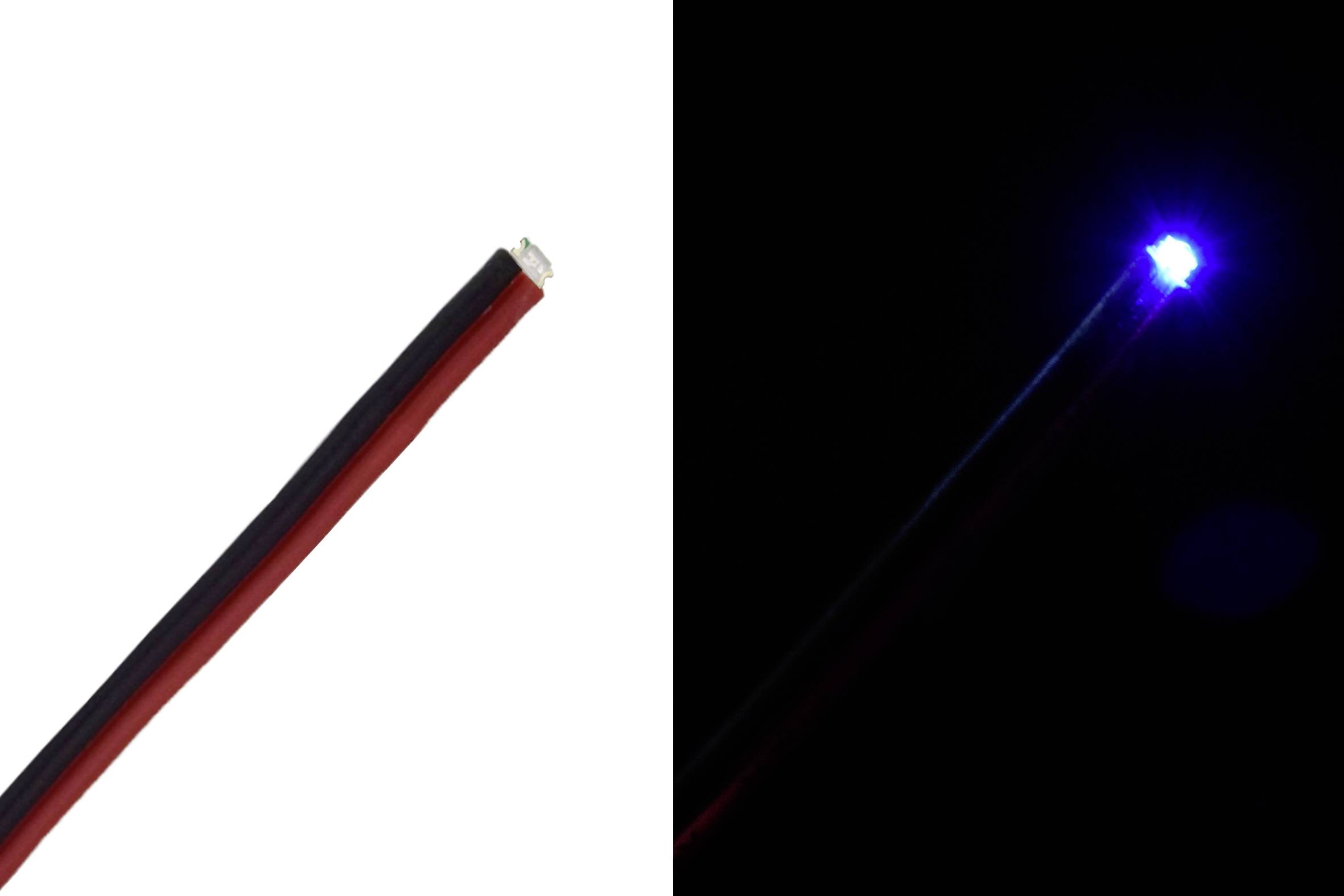

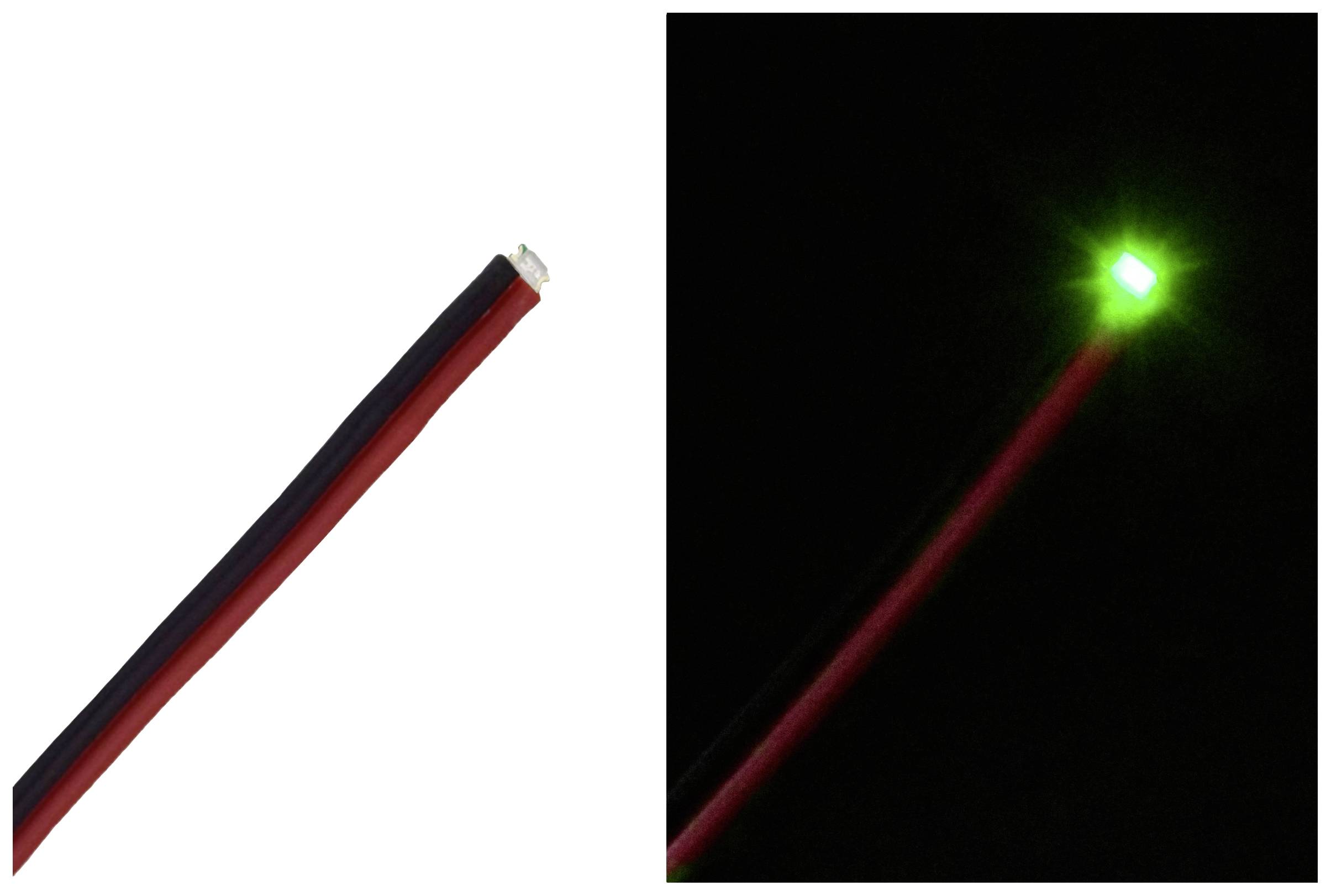

Le câble rouge désigne l'anode (+) et le câble noir la cathode (-).

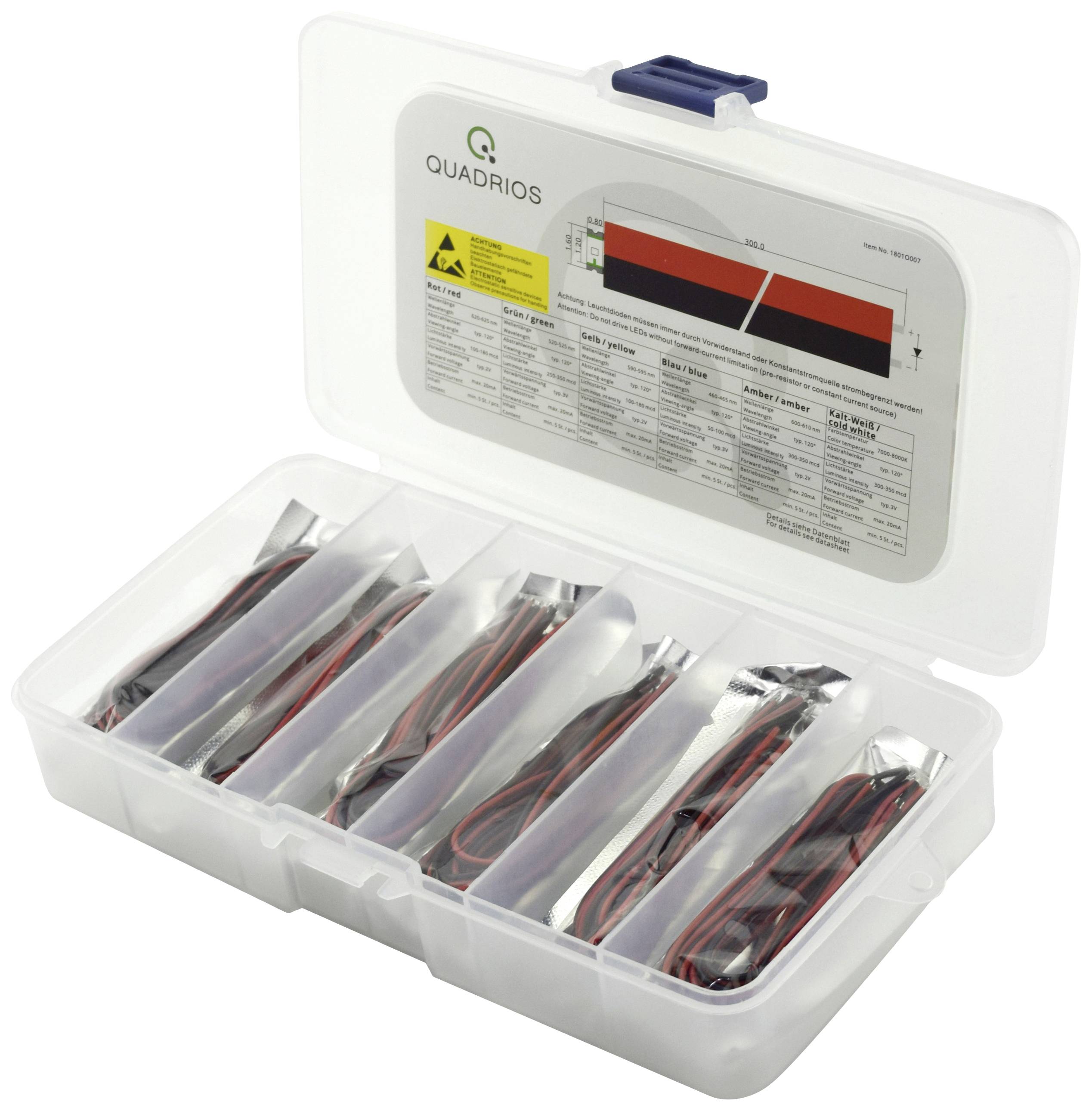

Une brève description des composants inclus est clairement imprimée à l'intérieur du couvercle.
La fiche technique contient des informations utiles sur la gamme, mais également des informations techniques importantes sur les composants inclus. C'est la seule manière de s'assurer que les LED peuvent par exemple être utilisées dans leurs paramètres spécifiques, car les composants sont clairement spécifiés.
Ce texte a été traduit par une machine.
C'est pourquoi les petites torons de 30 cm de longueur sont déjà fixés à l'anode et à la cathode. Ainsi, les avantages des LED CMS, ainsi que ceux des versions câblées, sont combinés ensemble. Convient parfaitement pour la modélisme, la construction de modèles (modèles de vol, bateaux RC et voitures), les feux de signalisation et les indicateurs ou toute autre application dans laquelle des diodes électroluminescentes aussi petites que possible doivent être utilisées.
Comme pour toutes les puces LED classiques, il convient de noter qu'une limitation de courant au moyen d'une résistance en série ou d'une source de courant constant doit être utilisée pour faire fonctionner la LED de haute qualité dans la zone de travail autorisée.
Le câble rouge désigne l'anode (+) et le câble noir la cathode (-).
Une brève description des composants inclus est clairement imprimée à l'intérieur du couvercle.
La fiche technique contient des informations utiles sur la gamme, mais également des informations techniques importantes sur les composants inclus. C'est la seule manière de s'assurer que les LED peuvent par exemple être utilisées dans leurs paramètres spécifiques, car les composants sont clairement spécifiés.
Ce texte a été traduit par une machine.
Contenu de la livraison

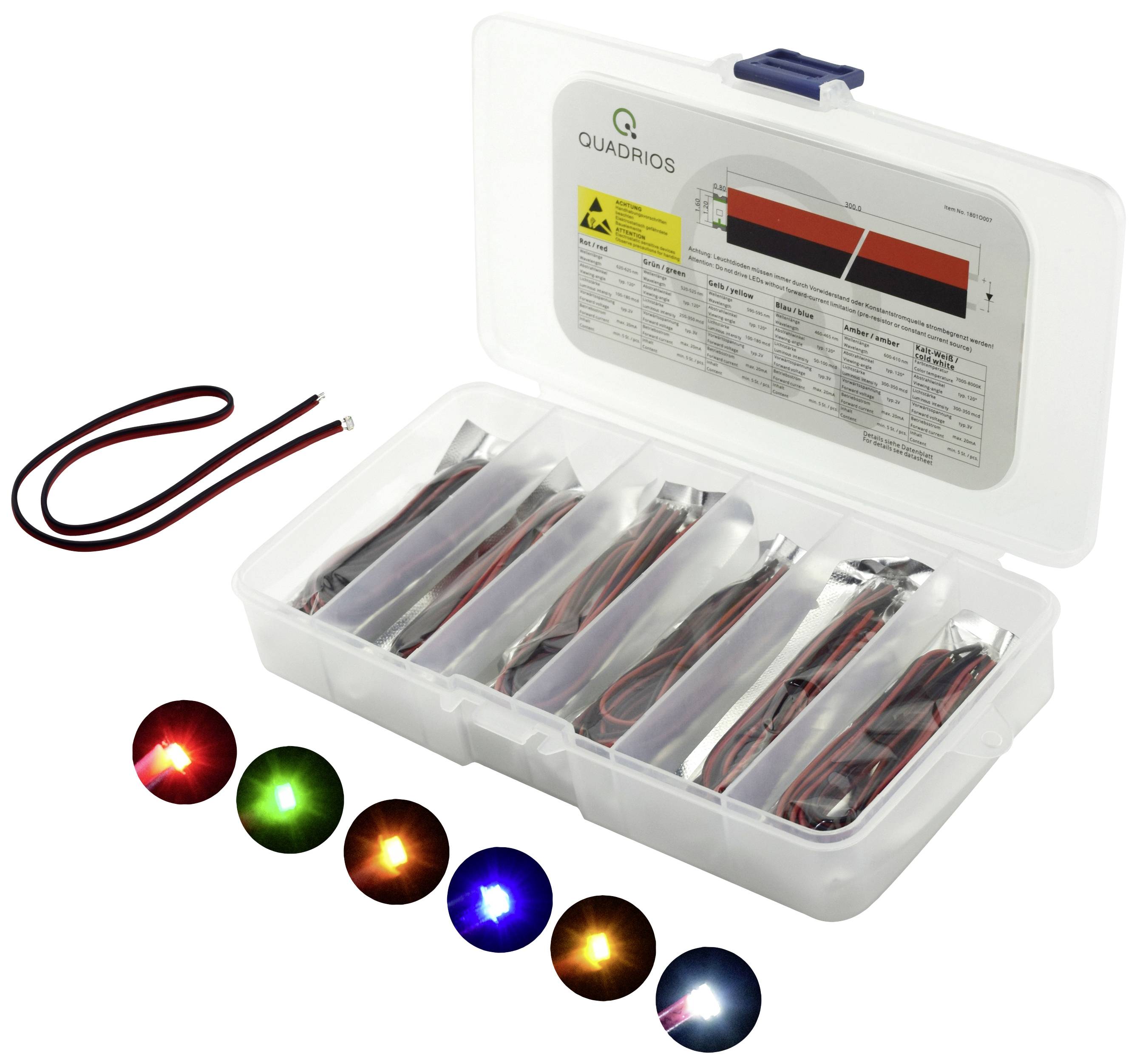

- 5 LED CMS 0603 avec câble d'env. 30 cm (couleur rouge/vert/jaune/bleu/blanc/ambre)

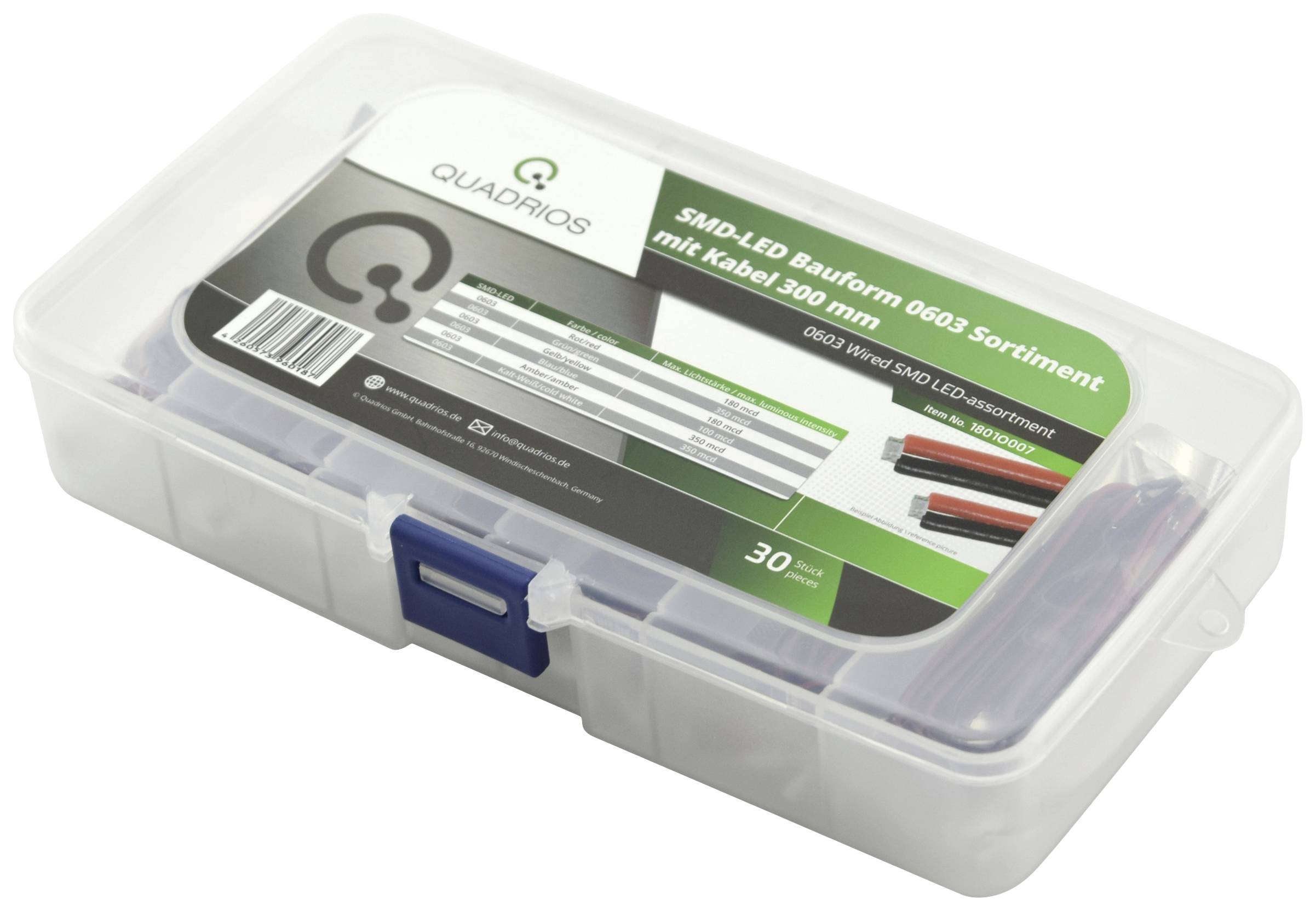

- 1x boîte d'assortiment
Avertissement
Les puces LED doivent toujours être limitées en courant à l'aide de résistances en série ou de sources de courant constant.
