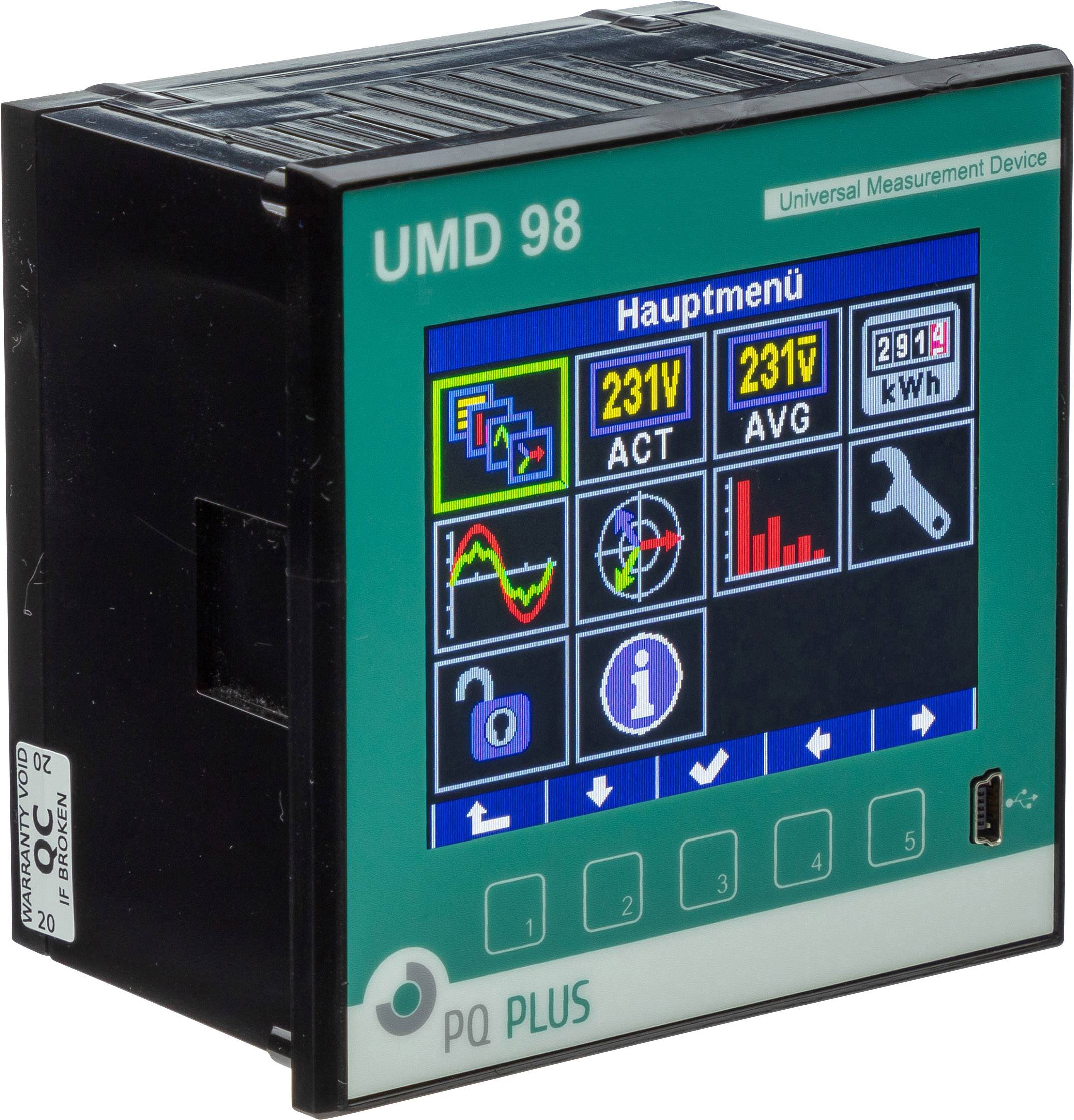

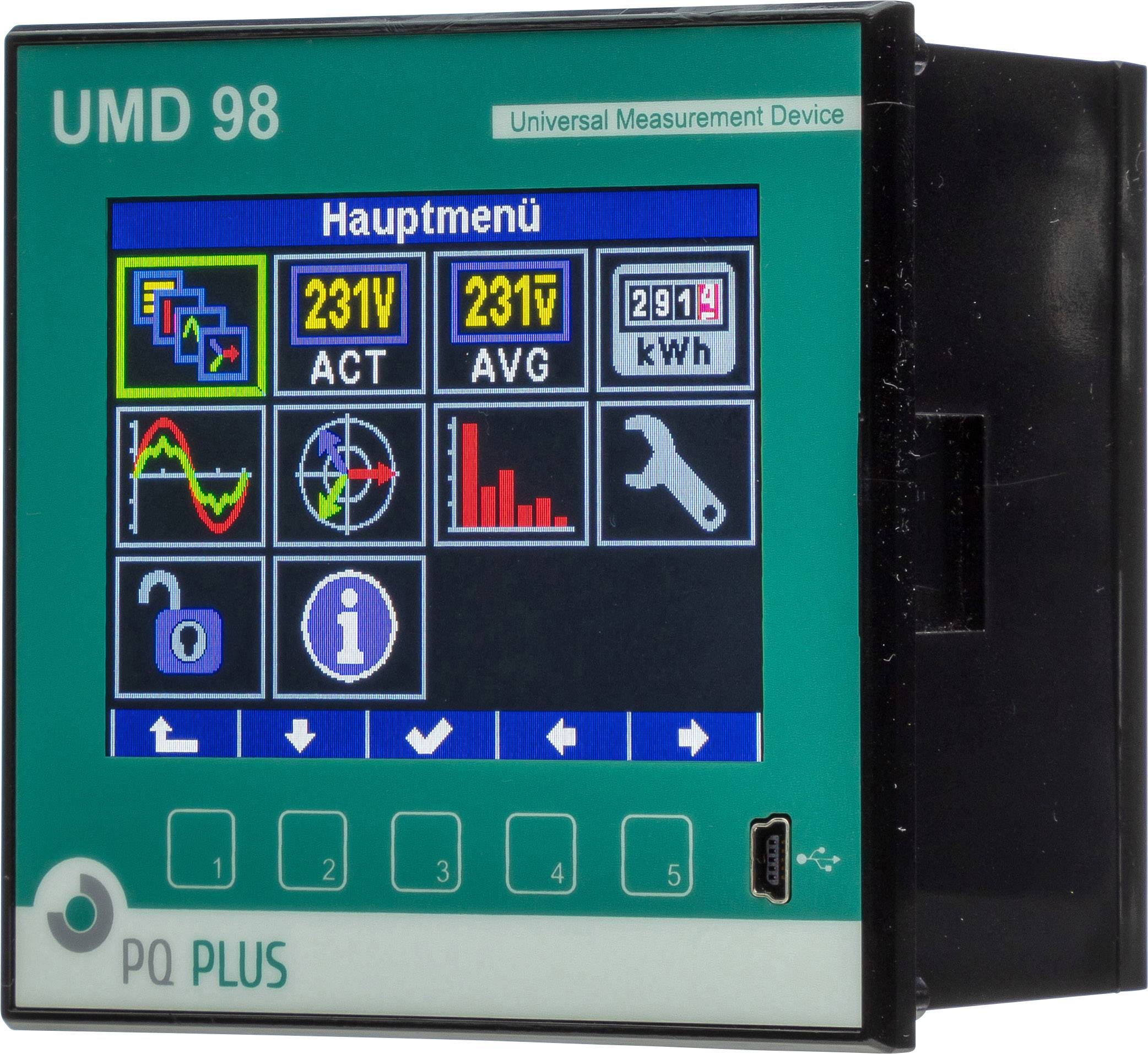

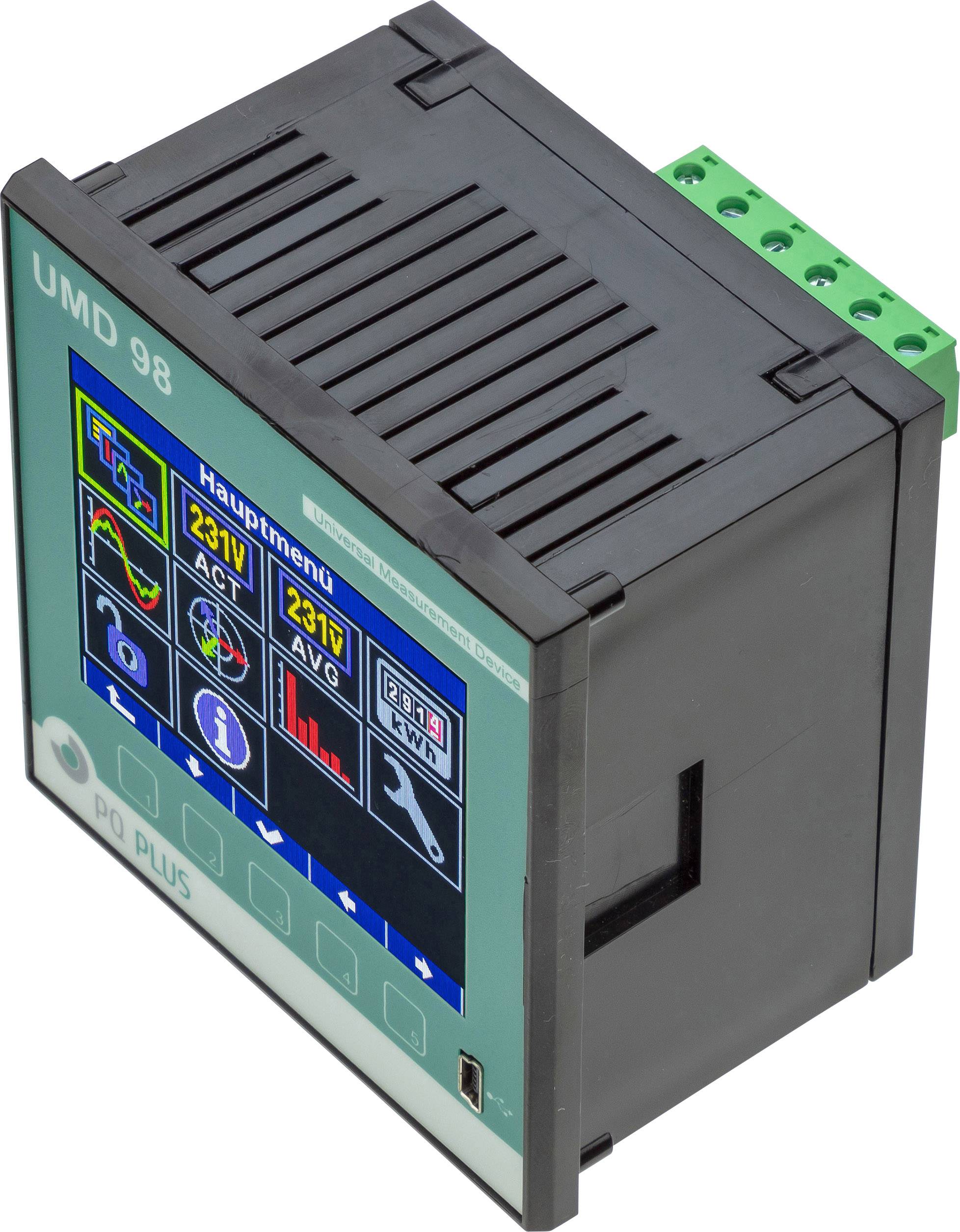

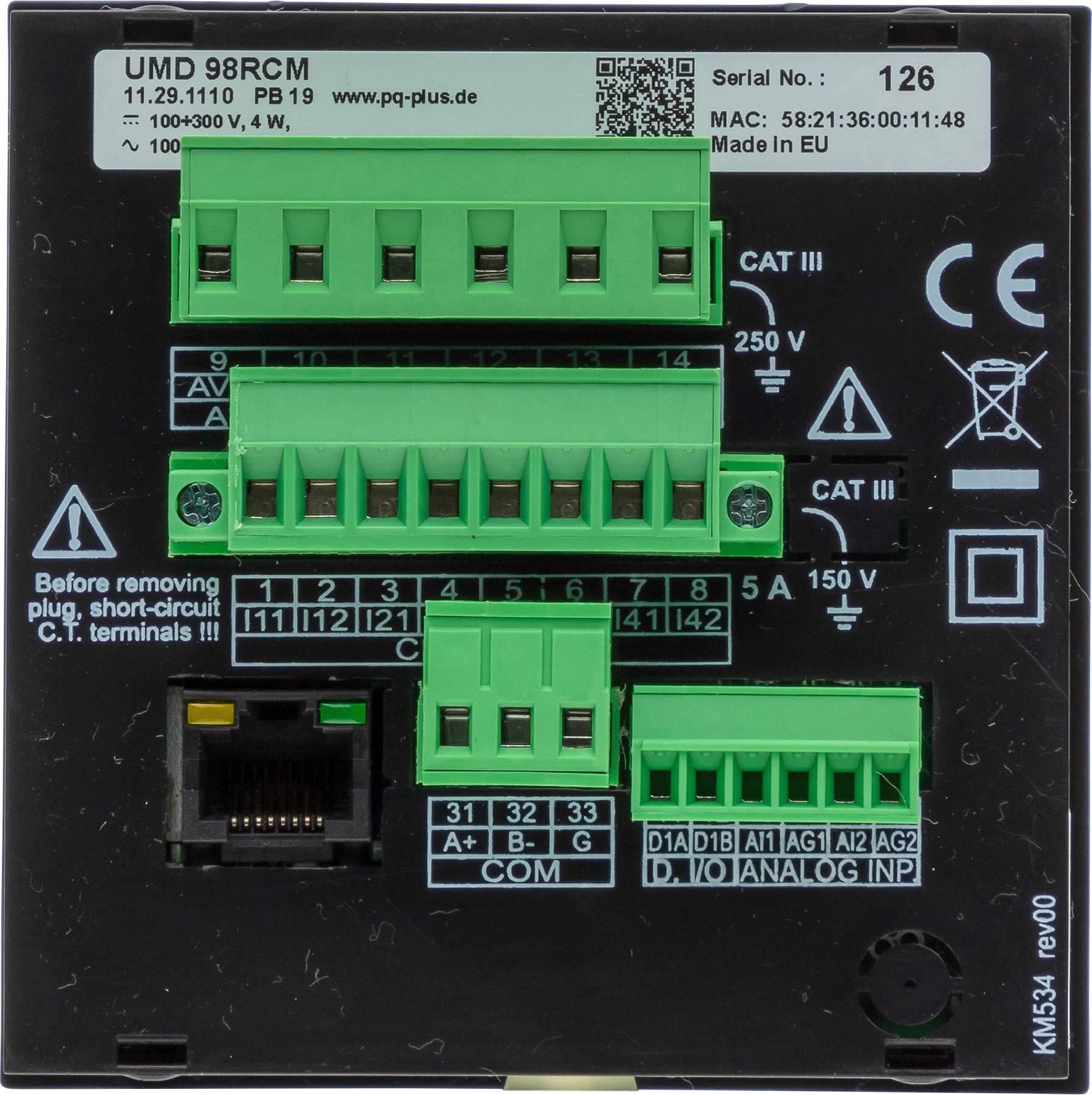

PQ Plus UMD 98RCM-T Appareil de mesure numérique à encastrer
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 869.52 / pièce(s))
CHF 869.52
excl. TVA
Livraison gratuite
Plus que 5 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Appareil de mesure numérique à encastrer
- Fonction de mesure
tension
- Plage de mesure (min.)
8 V
- Type
UMD 98RCM-T
- Gamme de mesure (max.)
865 V
- Technologie d'écran
graphique
IP40 (façade)
IP20 (face arrière)
- Largeur encastrée
96 mm
- Hauteur d'encastrement
96 mm
- Dim.
(L x l x H) 80 x 96 x 96 mm
- Eclairage écran
RGB
- Spécificités
Ecran couleur
- Profondeur d'encastrement
80 mm
- Catégorie de mesure
CAT III 300 V
- Largeur
96 mm
- Hauteur
96 mm
- Longueur
80 mm
- Interfaces
LAN
- Interfaces
Ethernet
Documents & téléchargements
Fiche technique
Fiche technique 2143167 PQ Plus UMD 98RCM-T Appareil de mesure numérique à encastrer
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2143167 PQ Plus UMD 98RCM-T Appareil de mesure numérique à encastrer
Description
L'UMD 98 est un appareil de mesure à montage panneau haute performance et remplace tous les appareils de mesure analogiques. Il mesure le courant triphasé et la tension en mode 4 quadrants en classe 0,2 et donc le travail en classe 0,5 s ainsi que toutes les tailles de réseau habituelles, par ex. des harmoniques jusqu'à 50. Harmonique. L'appareil est relié par un transformateur de courant avec N/5A et N/1A. Il forme la qualité de l'alimentation selon en 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12. Il possède un grand écran couleur graphique. L'UMD 98 est facilement commandé via 5 touches de fonction. Il possède une entrée analogique pour la mesure RCM. Il peut être utilisé sur les réseaux 230/400V TN-S. Il dispose d'une grande mémoire de 512 Mo et d'un serveur Web intégré. L'appareil est accessible via l'interface Ethernet (5 ports) et le port mini-USB frontal. Il est ainsi possible également de lire le protocole Internet et de raccorder facilement des système PLC et de gestion des bâtiments. Les entrées/sorties numériques et une interface série RS485 sont également intégrées. Pour l'analyse du réseau, ajoutez les modules de firmware PQ S et GO à l'appareil de mesure. Le logiciel ENVIS permet de paramétrer ou de visualiser l'appareil. Le CPU fonctionne à 25,6 kHz.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Mesure :
- tension (ULL; ULN) U1 ; U2 ; U3, un, U12 ; U23 ; U31 cl. 0,2
- courant IL1 ; IL2 ; IL3 ; IN ; 2xRCM cl. 0,2
- puissance puissance puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
- puissance active P1 ; P2 ; P3 ; 3P importation ; 3P Export, total cl. 0,5
- puissance réactive Q1, Q2, Q3; 3Q cl 1
- puissance apparente S1; S2; S3; 3S cl 1
- puissance de distorsion harmonique D1; D2; D3
- facteur de puissance cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 cl. 0,5
- symétrie oui
- tension harmonique THD1; HDTHDUT23; hdu3; hdu3; THDU31 cl. 2
- courant harmonique THDI1; THDI2; THDI3; cl. 2
- harmoniques par ordre 1. À 50. Pour
- U/I Klirfacteur U1fh; U2fh; U3fh; I1fh; I2fh;
- I3fh fréquence 40...70 Hz p. 0,05
- action 4 quadrants mesure importation/ par phase; exportation par tarif; Total cl. 0,5s
- travail à blanc 4 quadrants mesure importation/exportation par phase; par tarif; total cl. 2
- flicker option: PQ S
- enregistreur de données:
- Mémoire (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; statut I/O; énergie puissance active/réactive importation/exportation par phase L1; L2; L3; L3 par T1; T2 Option de
- chute de tension T3 :
- fonction oscilloscope PQ S option : Go
- autres fonctions :
- alarmes logique
- limites pour dépassement/sous-enregistrement ; entrée/sortie numérique 1
- mémoire 512 Mo
- Flash intervalle d'enregistrement sec ; min ; h ; jours ; mois ; année
- de communication :
- RS485 Modbus max. 921600 bauds
- Ethernet 100 Mbits/s
- USB connexion électrique :
- tension d'alimentation U : 110...250 V AC
- puissance absorbée 8 va / 4 W
- catégorie de surtension CAT III/300 V
- plages de mesure :
- tension nominale 8...660 V AC (400 V)
- en option 20...865 V (690)
- surcharge 1,2 kV LN/1s
- impédance 3,6 MOhm
- signal d'entrée x/1//5A ; surintensité 1,2x in (max. 70 A/1s)
- fréquence d'échantillonnage 25,6
- PQ : évaluation : En 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12
- conditions ambiantes :
- plage de température de fonctionnement T:-25°C....60°C
- plage de température de stockage T:-40°C.....85°C
- compatibilité électromagnétique :
- rayonnement en 61000-4-2...-3...-4...-6...-11
- . IP54, panneau arrière IP20
- dimensions :
- L x H x P (mm) 96 x 96 x 80
Contenu de la livraison
- UMD 98RCM-T
- ENVIS Basic
