Name: PQ Plus UMD 707RCM Appareil de mesure universel
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

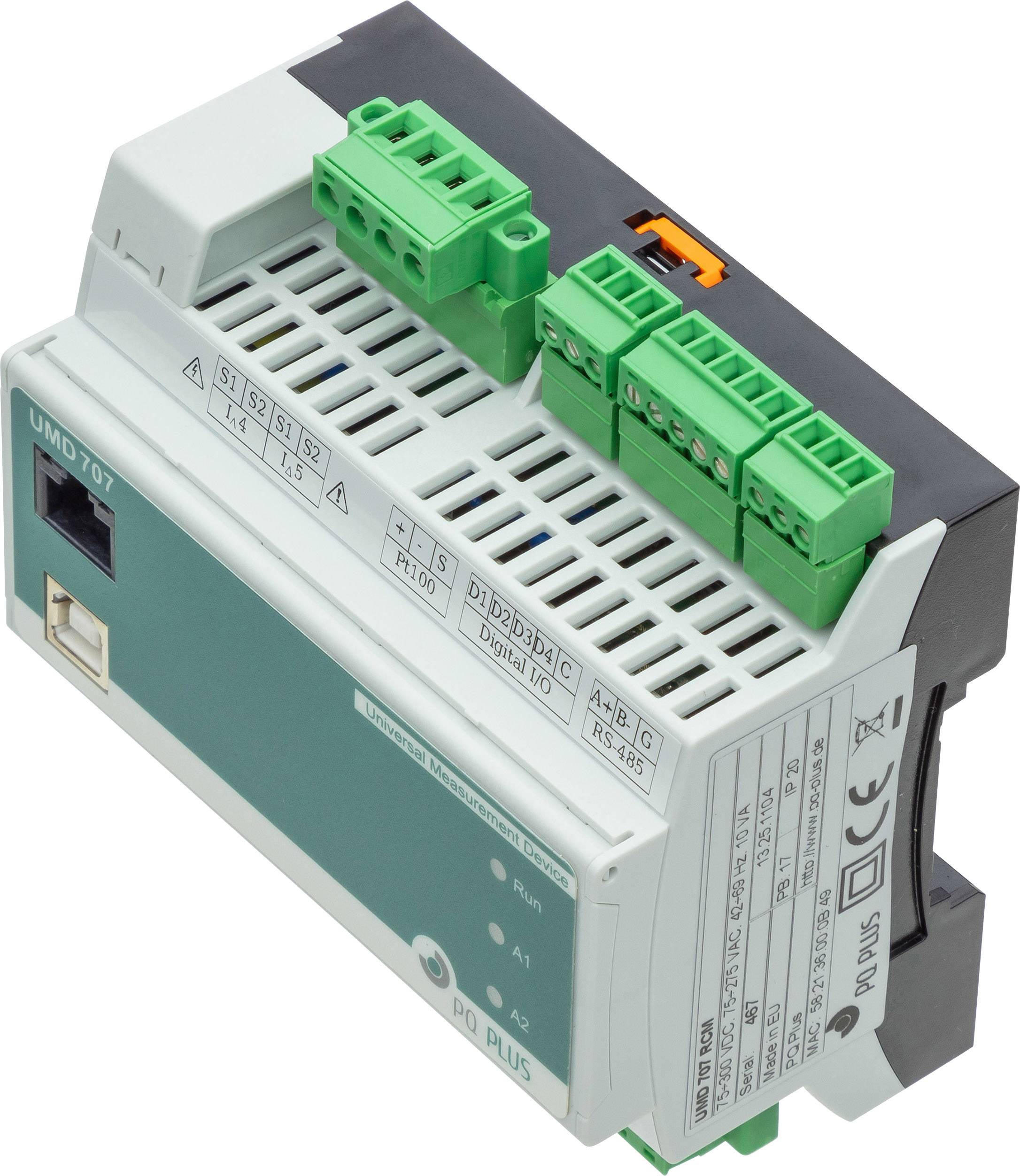

Un appareil de mesure universel (UMD 707) de PQ Plus, avec plusieurs bornes vertes, des voyants LED (Run, A1, A2) et des connexions pour diverses entrées et sorties.

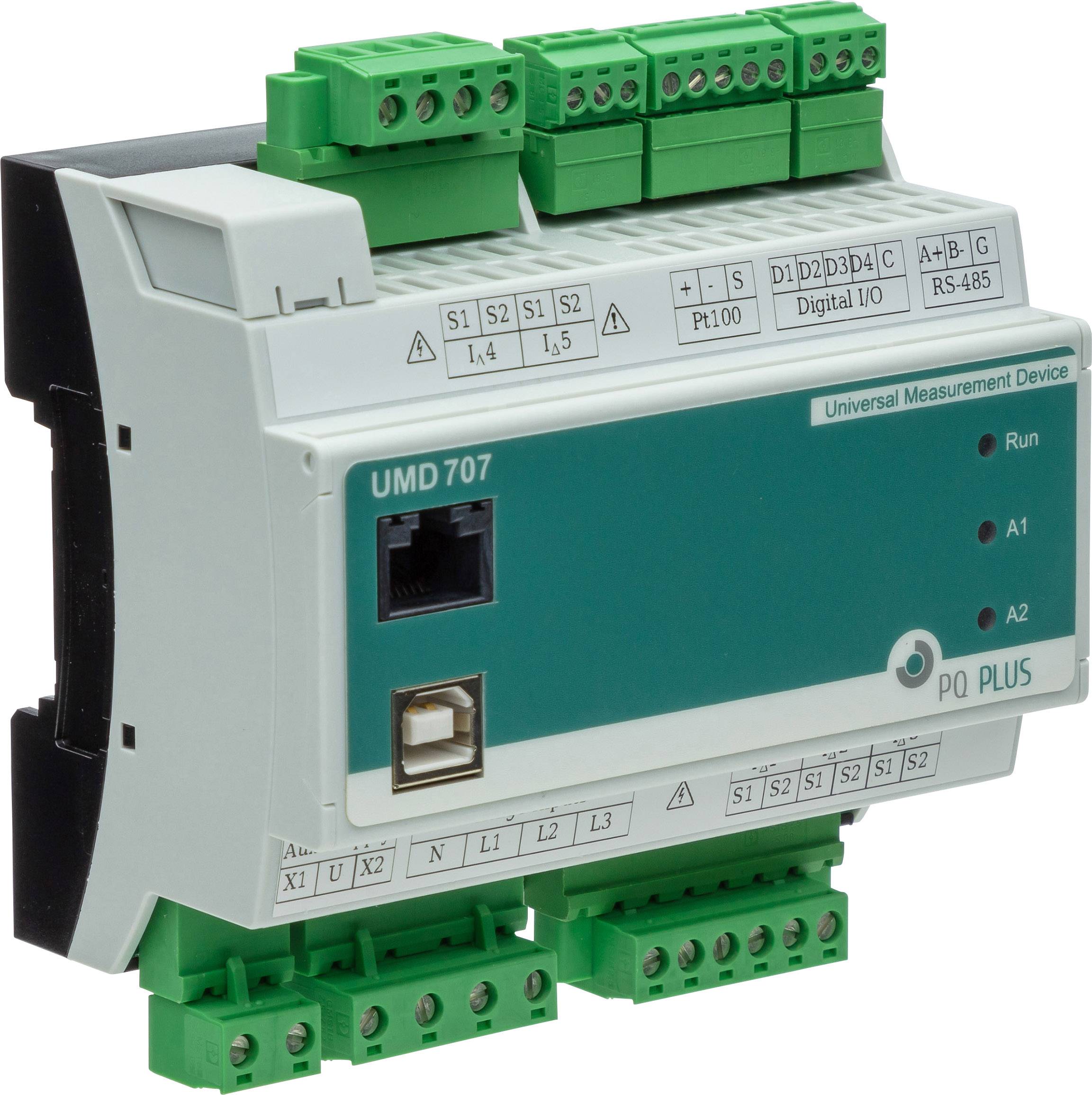

Appareil de mesure UMD 707 pour la surveillance des paramètres électriques. Affiche les entrées et sorties numériques, dispose d'une connexion RS-485 et de voyants LED.

Un module électronique avec des connecteurs verts en haut. C'est un appareil de mesure destiné à surveiller les paramètres électriques dans les armoires électriques.

1/3

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 13 novembre

Nombre

pièce(s)

Total (CHF 909.95 / pièce(s))

CHF 909.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Appareil de mesure universel

Fonction de mesure: courant / intensité

Plage de mesure (min.): 5 V

Type: UMD 707RCM

Gamme de mesure (max.): 1470 V

Technologie d'écran: LCD

: IP20

Largeur encastrée: 107 mm

Hauteur d'encastrement: 90 mm

Dim.: (L x l x H) 58 x 107 x 90 mm

Profondeur d'encastrement: 58 mm

Catégorie de mesure: CAT III 300 V

Largeur: 107 mm

Hauteur: 90 mm

Longueur: 58 mm

Interfaces: Ethernet Modbus TCP

Documents & téléchargements

Fiche technique

Fiche technique 2143168 PQ Plus UMD 707RCM Appareil de mesure universel

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2143168 PQ Plus UMD 707RCM Appareil de mesure universel

Description

L'UMD 707RCM est un appareil de mesure de courant de défaut haut de gamme compact pour le montage sur rail DIN. Il mesure les courants d'erreur 5 canaux (type A) et la qualité de la tension (harmoniques jusqu'à 128. Harmoniques ; chutes de tension 40 μsec). La mesure s'effectue via le convertisseur de courant de défaut RCM-CT. L'appareil dispose d'une grande mémoire de 512 Mo. L'interface Ethernet permet d'accéder à l'appareil et de consulter les valeurs de mesure en direct via le navigateur Web via le serveur Web correspondant. Ainsi, les protocoles Internet tels que NTP sont également lisibles. Les systèmes SPS et les systèmes de gestion des bâtiments peuvent être facilement utilisés
Connectez Modbus TCP. Des entrées/ sorties numériques et une interface sérielle RS485 sont intégrées. Avec le module de firmware Go, les fonctions de la tête d'oscilloscope sont activées pour la tension et les signaux de déclenchement sont réglés pour les événements de limite. En outre, une entrée PT100 est disponible.

Ce texte a été traduit par une machine.

Modèle

Mesure :
tension (ULL; ULN) U1 ; U2 ; U3, un, U12 ; U23 ; U31 cl. 0,05
courant Idiff. 0,05, puissance puissance puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
puissance active P1 ; P2 ; P3 ; PN ; 3P Import ; export cl. 0,1
puissance réactive Q1, Q2, Q3 ; Q3 ; QN 3Q cl. 1
puissance apparente S1; S2; S3; SN; 3S cl. 0,2
puissance de distorsion harmonique D1; D2; D3; DN
facteur de puissance cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 cl. 0,5
symétrie oui
tension harmonique THDU1; THDU2; THDU3; THDUN; HDTHDT12; HDTHDT12; THDTHDTHDT12;
THDTHDTHDU1 THDI2; THDI3; THDIN cl. 1
harmonique par ordre 1. À 128. Pour
facteur de distorsion U/I U1fh; U2fh; U3fh; U3fh; Unfh; I1fh; I2fh;
fréquence info 40...70 Hz p. 0,02
travail actif 4 quadrants mesure importation/exportation par phase; par tarif; Kl2pts total
par phase d'importation/exportation; 2 Total cl. 2
Flicker P ST ; P it cl 2
enregistreur de données :
mémoire (Flash) ULN ; ULL ; I ; P ; Q ; S ; D ; THDU ; THDI ; f ; Ufh ; état I/O
puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
option :
fonction d'oscilloscope PQ S : Autres
fonctions :
alarmes logique
limites pour dépassement/sous-enregistrement
E/S numériques 4 entrées/sorties numériques, 100 V AC/DC, 100 ma ; E/S analogiques 1x PT100
mémoire 512 Mo
intervalle d'enregistrement flash sec ; min ; h ; jours ; mois ; année
de communication :
Port
électrique USB RS485 Modbus Ethernet 100 Mbits/s :
tension d'alimentation U:85...275 V AC U:20...50 V AC / 20...75 V DC
puissance absorbée 10 va/5 W
catégorie de surtension CAT III/300 V
plages de mesure :
tension de mesure 5..1470 V AC
surcharge 2,21 kV LN/1s 1300 V AC U/N
impédance continue 3,9 MOhm
signal d'entrée X/1//5 A; RCM
surintensité 3x in (max. 70 A/1s)
fréquence d'échantillonnage 28,8 kHz
conditions ambiantes:
Plage de température de fonctionnement T:-20°C....60°C
température de fonctionnement T:-30°C....88°C
compatibilité électromagnétique:
Rayonnement en 61000-4-2...-4...-5...-6...
-11 K11.
Dimensions IP20
:
L x H x P (mm) 107 x 90 x 58

Contenu de la livraison

UMD 707RCM
ENVIS Basic

Description

Modèle

Mesure :
tension (ULL; ULN) U1 ; U2 ; U3, un, U12 ; U23 ; U31 cl. 0,05
courant Idiff. 0,05, puissance puissance puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
puissance active P1 ; P2 ; P3 ; PN ; 3P Import ; export cl. 0,1
puissance réactive Q1, Q2, Q3 ; Q3 ; QN 3Q cl. 1
puissance apparente S1; S2; S3; SN; 3S cl. 0,2
puissance de distorsion harmonique D1; D2; D3; DN
facteur de puissance cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 cl. 0,5
symétrie oui
tension harmonique THDU1; THDU2; THDU3; THDUN; HDTHDT12; HDTHDT12; THDTHDTHDT12;
THDTHDTHDU1 THDI2; THDI3; THDIN cl. 1
harmonique par ordre 1. À 128. Pour
facteur de distorsion U/I U1fh; U2fh; U3fh; U3fh; Unfh; I1fh; I2fh;
fréquence info 40...70 Hz p. 0,02
travail actif 4 quadrants mesure importation/exportation par phase; par tarif; Kl2pts total
par phase d'importation/exportation; 2 Total cl. 2
Flicker P ST ; P it cl 2
enregistreur de données :
mémoire (Flash) ULN ; ULL ; I ; P ; Q ; S ; D ; THDU ; THDI ; f ; Ufh ; état I/O
puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
option :
fonction d'oscilloscope PQ S : Autres
fonctions :
alarmes logique
limites pour dépassement/sous-enregistrement
E/S numériques 4 entrées/sorties numériques, 100 V AC/DC, 100 ma ; E/S analogiques 1x PT100
mémoire 512 Mo
intervalle d'enregistrement flash sec ; min ; h ; jours ; mois ; année
de communication :
Port
électrique USB RS485 Modbus Ethernet 100 Mbits/s :
tension d'alimentation U:85...275 V AC U:20...50 V AC / 20...75 V DC
puissance absorbée 10 va/5 W
catégorie de surtension CAT III/300 V
plages de mesure :
tension de mesure 5..1470 V AC
surcharge 2,21 kV LN/1s 1300 V AC U/N
impédance continue 3,9 MOhm
signal d'entrée X/1//5 A; RCM
surintensité 3x in (max. 70 A/1s)
fréquence d'échantillonnage 28,8 kHz
conditions ambiantes:
Plage de température de fonctionnement T:-20°C....60°C
température de fonctionnement T:-30°C....88°C
compatibilité électromagnétique:
Rayonnement en 61000-4-2...-4...-5...-6...
-11 K11.
Dimensions IP20
:
L x H x P (mm) 107 x 90 x 58
