Name: Pepperl+Fuchs 70135617 Connecteur confectionné pour capteurs/actionneurs M12 x 1 0.5 m Nombre de pôles: 5, 5 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630854
Availability: BackOrder

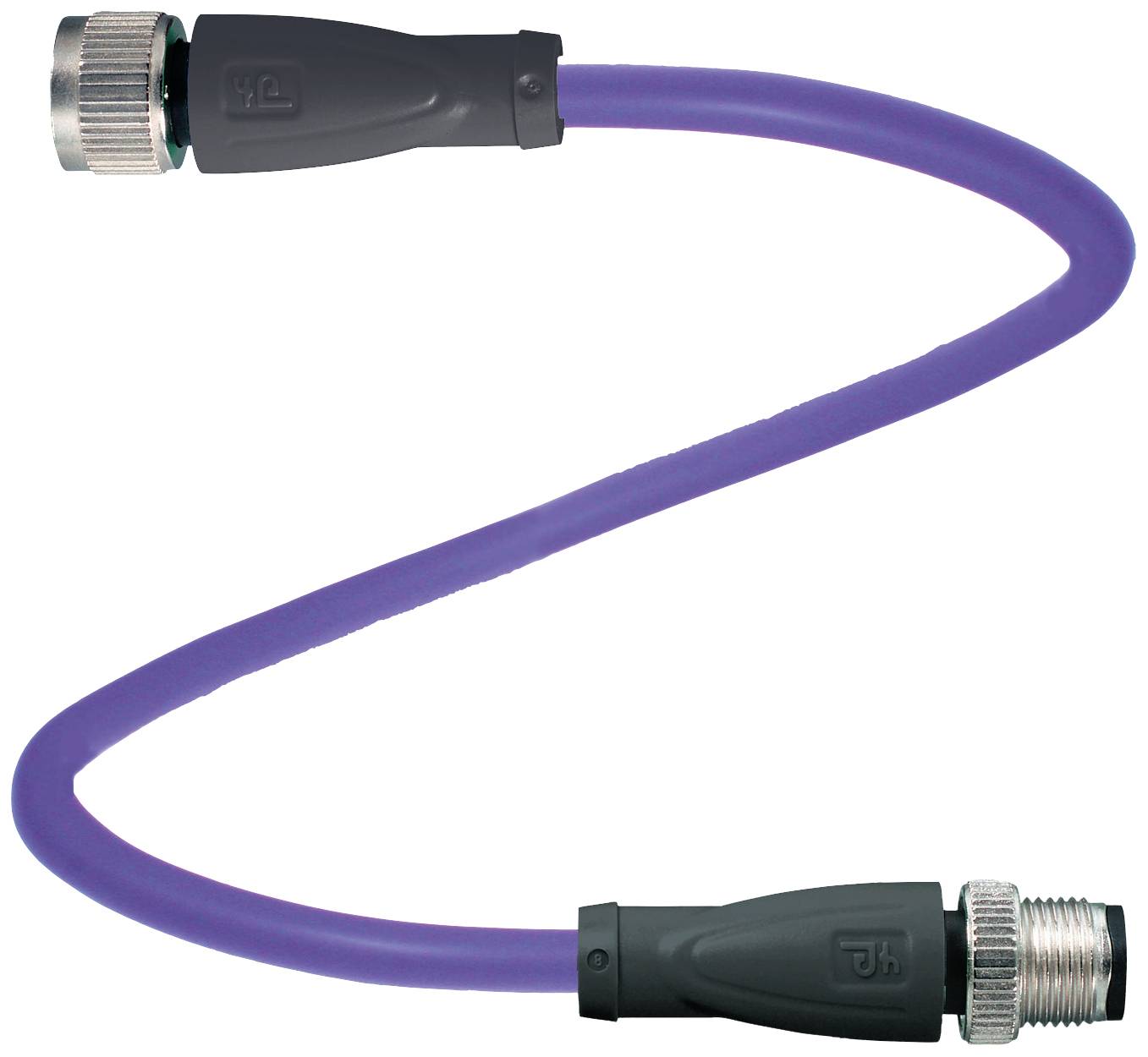

Adaptateur de câble noir avec câble violet, connecteurs métalliques aux deux extrémités. Adapté pour connecter des appareils techniques.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

Longueur de câble

0.5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 26 novembre

Nombre

pièce(s)

Total (CHF 49.95 / pièce(s))

CHF 49.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V15-G-VT0,5M-PUR-U/CAN-V15-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 5
5

Longueur de câble: 0.5 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 6.1 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur femelle M12

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: or

Revêtement du contact: or

Section max.: 0.34 mm²

Section (min.): 0.34 mm²

: IP67
IP68
IP69

Spécificités: pour chaîne porte-câbles

Température min.: -25 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 70135617

Contenu: 1 pc(s)

Diamètre de câble: 6.1 mm

Ø câble max.: 6.1 mm

Gamme de Ø de câble: 6.1 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630854 Pepperl+Fuchs 70135617 Connecteur confectionné pour capteurs/actionneurs M12 x 1 0.5 m Nombre de pôles: 5, 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630854 Pepperl+Fuchs 70135617 Connecteur confectionné pour capteurs/actionneurs M12 x 1 0.5 m Nombre de pôles: 5, 5 1 pc(s)

Description

Câble de bus DeviceNet/CANopen M12 femelle droit vers ; connecteur M12 mâle droit à codage A, 5 pôles, câble PUR violet, blindé, Homologué UL, compatible avec les chaînes de remorquage, résistant à l'eau salée, longueur : 0,5 M.

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : UL 2556, IEC 60332-1-2Sans halogène : IEC 60754-1Résistance chimique : DIN en 60811-2-1Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHomologué UL : CMX listed (câble)Conditions ambiantesTempérature ambiante Connecteur : -25 ... 90 °C (-13 °C) 194 °F) Câble, fixé: -20... 80 °C (-4... 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur la broche 1 et le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 6,1 mm Rayon de courbure : > 8 x diamètre du câble, déplacé | > 4 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 100 mm Couleur de la gaine : violet (similaire à RAL 4001) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : rouge | Ader 2 : noir | Ader 3 : blanc | Ader 4 : bleu Structure du câble : 7 x 0,254 mm Ø | appairés vers le quadrilateur Blindage : tresse CU, étamée, 80 % de recouvrement Longueur : 0,5 m Symbole de câble : Li 9Y 11Y 4 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 3000000 Vitesse de déplacement : max. 2,5 m/s. Accélération :max. 12 m/s 2 matériaux Sans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance à l'eau salée : oui Résistance à l'huile : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité VW-1
