Câbles & connecteursConnecteursConnecteurs industrielsTechnique de raccordement des capteurs/actionneurs

Pepperl+Fuchs 70134696 Connecteur confectionné pour capteurs/actionneurs M12 x 1 2 m Nombre de pôles: 8, 8 1 pc(s)

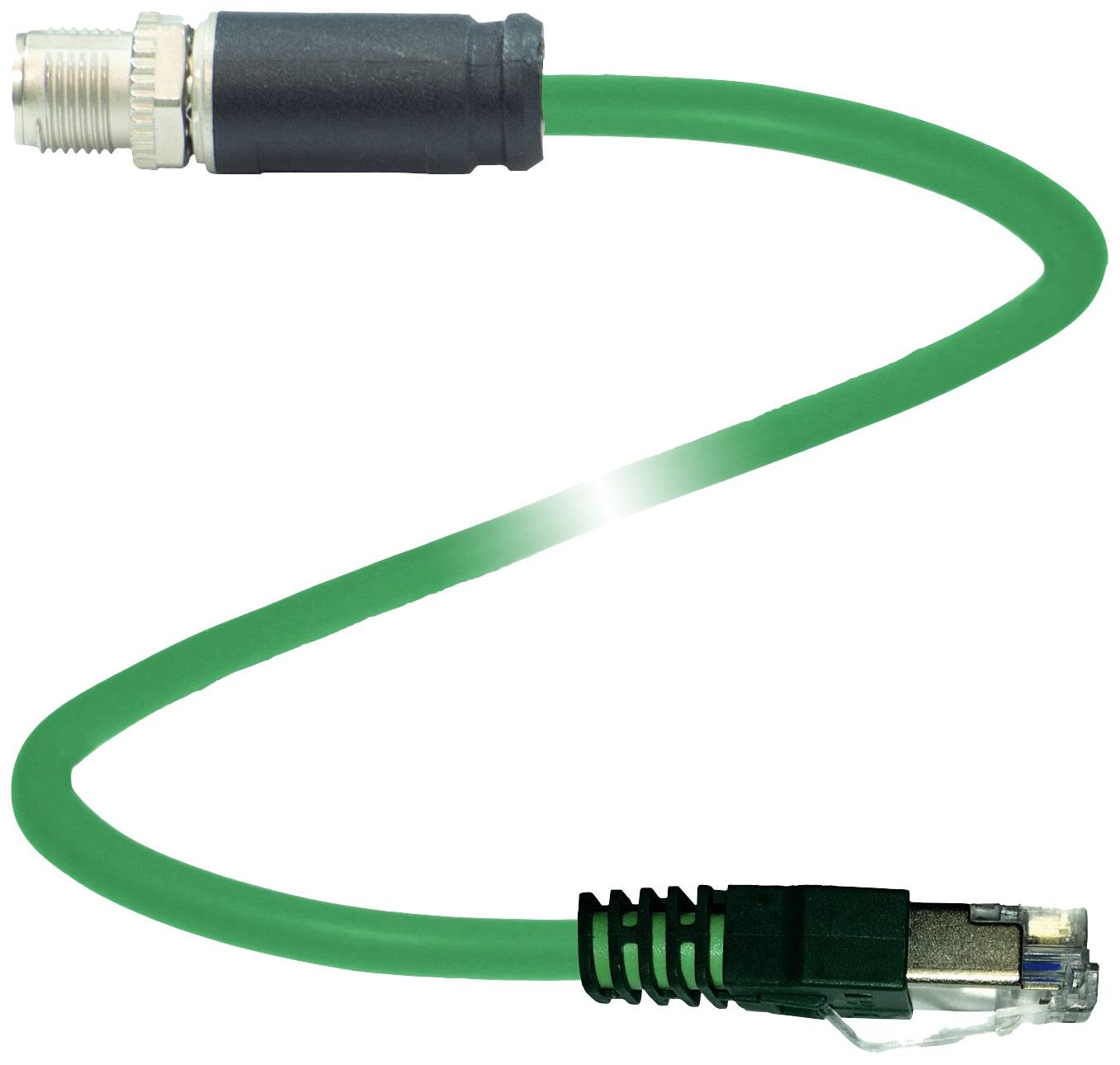

Câble Ethernet vert avec connecteur et prise métalliques aux extrémités, adapté aux applications de réseaux industriels.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
RJ 45 mâle
Nombre de pôles
8
8
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 9 décembre
Nombre
Total (CHF 59.95 / pièce(s))
CHF 59.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V19SX-G-GN2M-PUR-E2S-V45-G

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

8

8

Longueur de câble

2 m

Materiau de la gaine

PUR

Tension nominale

60 V/DC

Courant nominal

0.5 A

Courant nominal - arrondi

500 mA

Section de raccordement (max.)

0.14 mm²

Ø extérieur

6.2 mm

Section de câble (câblage capteur/actioneeur)

0.14 mm²

Connexion

connecteur mâle M12

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

X

Matériau du contact

Ni/Au

Revêtement du contact

Ni/Au

Section max.

0.14 mm²

IP67

IP20

Spécificités

codage X

Température min.

-40 °C

Température max.

85 °C

Type de fermeture

à vis

Référence fabricant

70134696

Contenu

1 pc(s)

Diamètre de câble

6.2 mm

Ø câble max.

6.2 mm

Gamme de Ø de câble

6.2 mm (max)

Fonction de charge sans fil

non

Diam. câble

0.14 mm² mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630851 Pepperl+Fuchs 70134696 Connecteur confectionné pour capteurs/actionneurs M12 x 1 2 m Nombre de pôles: 8, 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630851 Pepperl+Fuchs 70134696 Connecteur confectionné pour capteurs/actionneurs M12 x 1 2 m Nombre de pôles: 8, 8 1 pc(s)

Description

Câble de bus Ethernet mâle M12 droit codé X sur ; connecteur mâle RJ45 à codage Ethernet droit, 8 pôles, câble PUR ; vert, CAT6A, blindage par paire et blindage total ; longueur : 2 M.

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage xConnecteur 2 Connexion : mâle Forme : RJ45 Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles : 8 Codage : Ethernet/IPNuméro de fichier UL : E520112Données électriquesTension de fonctionnement : max. 50 V AC / 60 V DCCourant de fonctionnement : max. 0,5 AConformitéIndice de protection : en 60529Norme de bus de terrain : IEEE 802.3an 10GBASE-TConnecteur : connecteur M12 x 1 : IEC 61076-2-109 | connecteur RJ45 : IEC 60603-7CATÉGORIE DE COMPOSANT : CAT6A (CEI 11801, EN 50173)Inflammabilité : IEC 60332-1-2 , UL 1581Conditions ambiantesTempérature ambiante Câble, fixé: -40... 85 °C (-40 °F) 185 °F) Câble, mobile: -10... 60 °C (14 °C) 140 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux, écrou hexagonal SW = 13 mm Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccord Indice de protection : IP67Connecteur 2 Protection contre les secousses : fournie Cycles d'accouplement : min. 750 Blindage : blindage posé sur le connecteur Indice de protection : IP20Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 6,2 mm Rayon de courbure : max. 50 mm déplacé | max. 25 mm fixé Couleur de la gaine : vert (similaire à RAL 6018) Nombre de conducteurs : 8 Section de câble : 0,14 mm2 Couleur du fil : Ader 1 : blanc/orange | Ader 2 : orange | Ader 3 : blanc/vert | Ader 4 : vert | Ader 5 : blanc/marron | Ader 6 : marron | Ader 7 : blanc/bleu | Ader 8 : bleu Structure du câble : 7 x 0,404 mm Ø paire torsadée, parapluie Blindage : tresse CU, étamée | parapluie : film polyester recouvert d'aluminium Longueur : 2 m Symbole de câble : Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)MatièreSans halogène : ouiConnecteur 1 Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : ni/au Inflammabilité V-2Connecteur 2 Corps de la poignée : PC Surface de contact : ni/au Inflammabilité V-0Câble ; Gaine : PUR Isolation conducteur : PE Résistance aux UV : oui Résistance à l'huile : oui Inflammabilité FT1
