Name: Pepperl+Fuchs 70134557 Connecteur confectionné pour capteurs/actionneurs M12 x 1 100 m Nombre de pôles: 4, 8 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630849
Availability: BackOrder

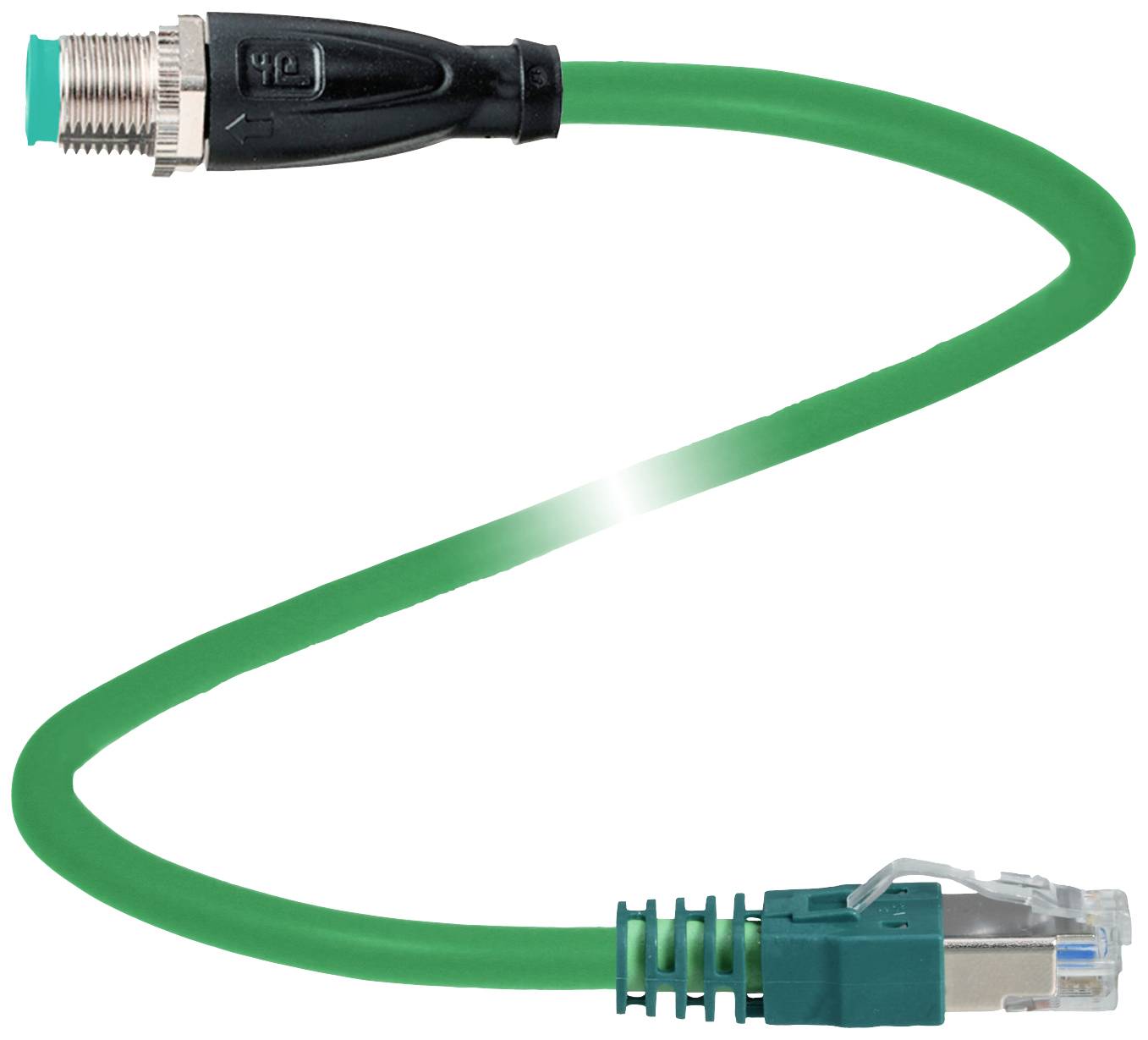

Un câble vert : à gauche une fiche ronde, à droite une fiche réseau RJ-45.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Norme de connecteur

Ethernet

Coté A

M12 mâle droit

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 26 novembre

Nombre

pièce(s)

Total (CHF 704.95 / pièce(s))

CHF 704.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1SD-G-GN100M-PUR-E1S-V45-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Norme de connecteur: Ethernet

Coté A: M12 mâle droit

Coté de raccordement B: RJ 45 mâle

Nombre de pôles: 4
8

Longueur de câble: 100 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 6 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur mâle M12

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: D

Matériau du contact: or

Revêtement du contact: or

Section max.: 0.34 mm²

: IP68
IP69
IP20

Spécificités: codage D

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 70134557

Contenu: 1 pc(s)

Diamètre de câble: 6 mm

Ø câble max.: 6 mm

Gamme de Ø de câble: 6 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630849 Pepperl+Fuchs 70134557 Connecteur confectionné pour capteurs/actionneurs M12 x 1 100 m Nombre de pôles: 4, 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630849 Pepperl+Fuchs 70134557 Connecteur confectionné pour capteurs/actionneurs M12 x 1 100 m Nombre de pôles: 4, 8 1 pc(s)

Description

Câble de bus Ethernet M12 mâle droit D codé sur RJ45; Ethernet codé, 4 pôles, câble PUR vert, Cat5e,; Blindé, homologué UL, compatible avec les chaînes de remorquage ; longueur : 100 M.

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage DConnecteur 2 Connexion : mâle Forme : RJ45 Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles : 8 Codage : Ethernet/IP/PROFINETDonnées électriquesTension de fonctionnement : max. 48 V AC / 60 V DCConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101 | connecteur RJ45 : IEC 60603-7Catégorie de composant : CAT5 (IEC 11801), CAT5e (IEC 61156-6)Inflammabilité : IEC 60332-1-2 / UL 2556Conditions ambiantesTempérature ambiante Connecteur 1: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -30... 70 °C (-22 °C) 158 °F) Câble, mobile: -20... 70 °C (-4... 158 °F)Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccord Indice de protection : IP68 / IP68Connecteur 2 Protection contre les secousses : fournie Cycles d'accouplement : min. 100 Blindage : blindage posé sur le connecteur Indice de protection : IP20Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 100 mm Couleur de la gaine : vert (similaire à RAL 6018) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 / 22 AWG Couleur du fil : Ader 1-1: Jaune | Ader 2-3: Blanc | Ader 3-2: Orange | Ader 4-6: Bleu Structure du câble : 7 x 0,254 mm Ø | appairés vers le quadrilateur Blindage : film polyester en aluminium caché | tresse en Cu, étamé Longueur : 100 mAptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 1000000 Vitesse de déplacement : max. 3 m/s. Course de déplacement : max. 5 m Accélération :max. 2 m/s 2 matériaux Liberté DE LABORATOIRE : ouiSans halogène : ouiConnecteur 1 Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Connecteur 2 Corps de la poignée : PA, vert Inflammabilité V-0Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Inflammabilité FT2
