Name: Pepperl+Fuchs 70116635 Connecteur confectionné pour capteurs/actionneurs fiche droite vers raccord droit 5 m Nombre de p
Brand: Pepperl+Fuchs
SKU: 2629512
Availability: BackOrder

Caractéristiques techniques

Type: DT2S-G-BK5M-PUR/0,75-DT2P-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: fiche droite vers raccord droit

Norme de connecteur: DEUTSCH

Coté A: prise femelle allemande, droite

Coté de raccordement B: connecteur allemand, droit

Nombre de pôles: 2
2

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Courant nominal: 8 A

Courant nominal - arrondi: 8 A

Section de raccordement (max.): 0.75 mm²

Ø extérieur: 5 mm

Section de câble (câblage capteur/actioneeur): 0.75 mm²

Connexion: connecteur mâle

Matériau du contact: Ni

Revêtement du contact: Ni

Section max.: 0.75 mm²

: IP68

Spécificités: Gaine PUR
sans halogène
résistant à l'huile
hydrolyse

Température min.: -40 °C

Température max.: 125 °C

Type de fermeture: Snap-in

Référence fabricant: 70116635

Contenu: 1 pc(s)

Diamètre de câble: 5 mm

Ø câble max.: 5 mm

Gamme de Ø de câble: 5 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,75 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2629512 Pepperl+Fuchs 70116635 Connecteur confectionné pour capteurs/actionneurs fiche droite vers raccord droit 5 m Nombre de p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629512 Pepperl+Fuchs 70116635 Connecteur confectionné pour capteurs/actionneurs fiche droite vers raccord droit 5 m Nombre de p

Description

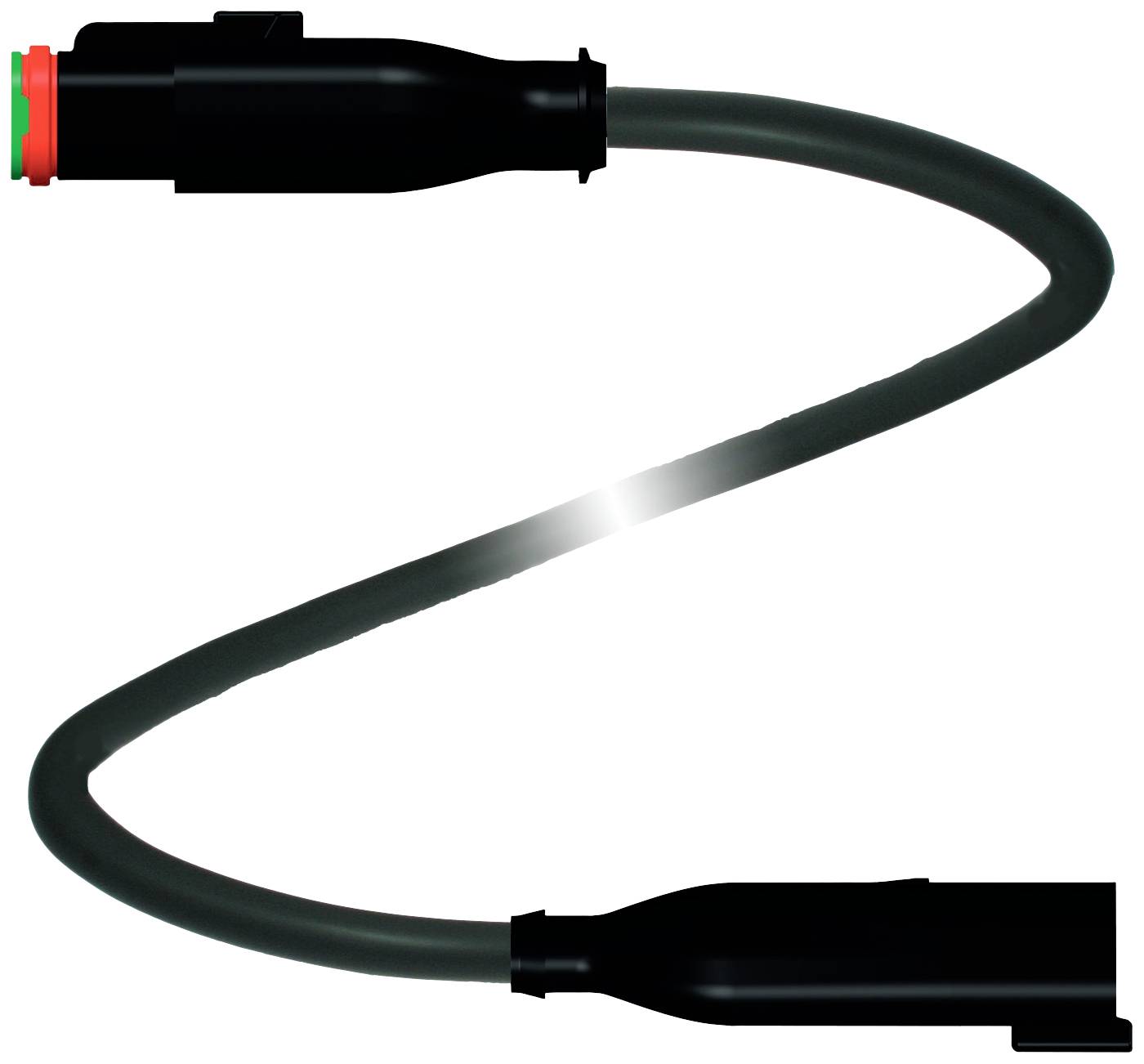

Câble de raccordement femelle-allemand droit sur fiche mâle-allemande droite, 2 pôles, câble PUR noir, longueur : 5 M.

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : connecteur Deutsch Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles: 2Connecteur 2 Connexion : mâle Forme : connecteur Deutsch Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles: 2Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 8 A par contactConformitéIndice de protection : en 60529Sans halogène : IEC 60754-1Résistance à l'huile : IEC 60881:404Conditions ambiantesTempérature ambiante Connecteur: -40 ... 125 °C (-40 °F) 257 °F) Câble, fixé: -40... 85 °C (-40 °F) 185 °F) Câble, mobile: -25... 85 °C (-13 °C) 185 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Protection contre les secousses : fournieIndice de protection : IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 5 mm Rayon de courbure : > 8 x diamètre du câble, déplacé | > 4 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 2 Section de câble : 0,75 mm2 / 18 AWG Couleur du fil : Ader 1 : marron | Ader 2 : bleu Structure du câble : 42 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li 9Y 11Y 2 x 0,75MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Corps de poignée : PA, noir Surface de contact : ni Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui
