Pepperl+Fuchs 70114146 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 3 m Nom

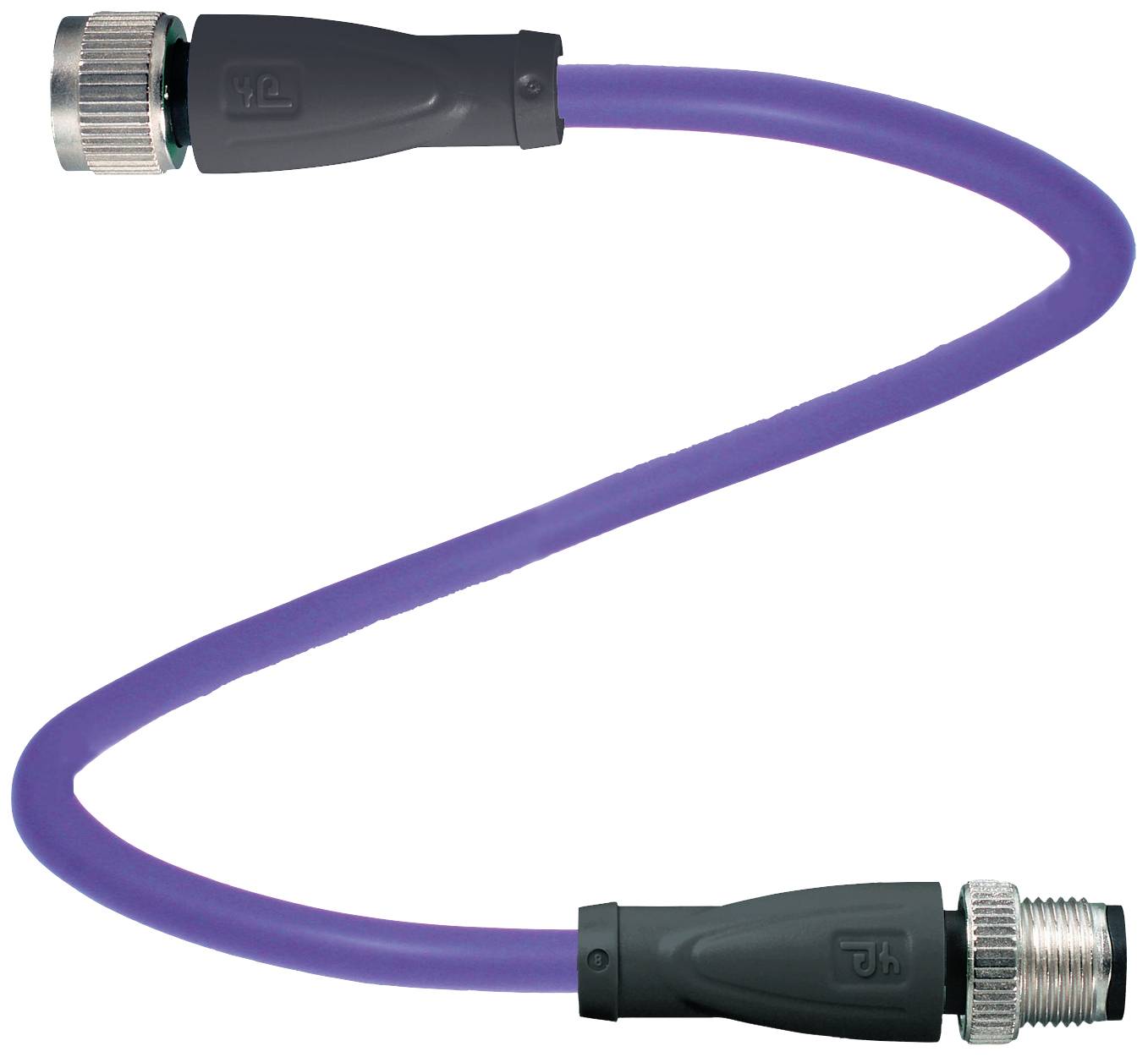

Câble Lila avec fiche noire et raccords argentés, représenté de manière ondulée. Adapté aux applications techniques ou électroniques.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
fiche droite vers raccord droit
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Nombre de pôles
5
5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer., 6 janvier 2027
Nombre
Total (CHF 53.95 / pièce(s))
CHF 53.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V15-G-VT3M-PUR-U/CAN-V15-G

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

fiche droite vers raccord droit

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

5

5

Longueur de câble

3 m

Materiau de la gaine

PUR

Tension nominale

60 V/DC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Ø extérieur

6.1 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

enfichable

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

A

Matériau du contact

Au (or)

Revêtement du contact

Au (or)

Section max.

0.34 mm²

Section (min.)

0.34 mm²

IP67

IP68

IP69

Spécificités

pour chaîne porte-câbles

Température min.

-25 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

70114146

Contenu

1 pc(s)

Diamètre de câble

6.1 mm

Ø câble max.

6.1 mm

Diam. câble (min.)

6.1 mm

Gamme de Ø de câble

6.1 - 6.1 mm

Fonction de charge sans fil

non

Diam. câble

0,34 mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631299 Pepperl+Fuchs 70114146 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 3 m Nom

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631299 Pepperl+Fuchs 70114146 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 3 m Nom

Description

Câble de bus DeviceNet/CANopen M12 femelle droit sur connecteur M12 mâle droit à codage A, 5 pôles, câble PUR violet, blindé, homologué UL, Compatible avec les chaînes de remorquage, résistant à l'eau salée, longueur : 3 m

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : UL 2556, IEC 60332-1-2Sans halogène : IEC 60754-1Résistance chimique : DIN en 60811-2-1Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHomologué UL : CMX listed (câble)Conditions ambiantesTempérature ambiante Connecteur : -25 ... 90 °C (-13 °C) 194 °F) Câble, fixé: -20... 80 °C (-4... 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur la broche 1 et le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 6,1 mm Rayon de courbure : > 8 x diamètre du câble, déplacé | > 4 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 100 mm Couleur de la gaine : violet (similaire à RAL 4001) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : rouge | Ader 2 : noir | Ader 3 : blanc | Ader 4 : bleu Structure du câble : 7 x 0,254 mm Ø | appairés vers le quadrilateur Blindage : tresse CU, étamée, 80 % de recouvrement Longueur : 3 m Symbole de câble : Li 9Y 11Y 4 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 3000000 Vitesse de déplacement : max. 2,5 m/s. Accélération :max. 12 m/s 2 matériaux Sans halogène : ouiConnecteurs Raccord à vis moleté : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance à l'eau salée : oui Résistance à l'huile : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité VW-1
