Pepperl+Fuchs 456705 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 1.5 m Nom

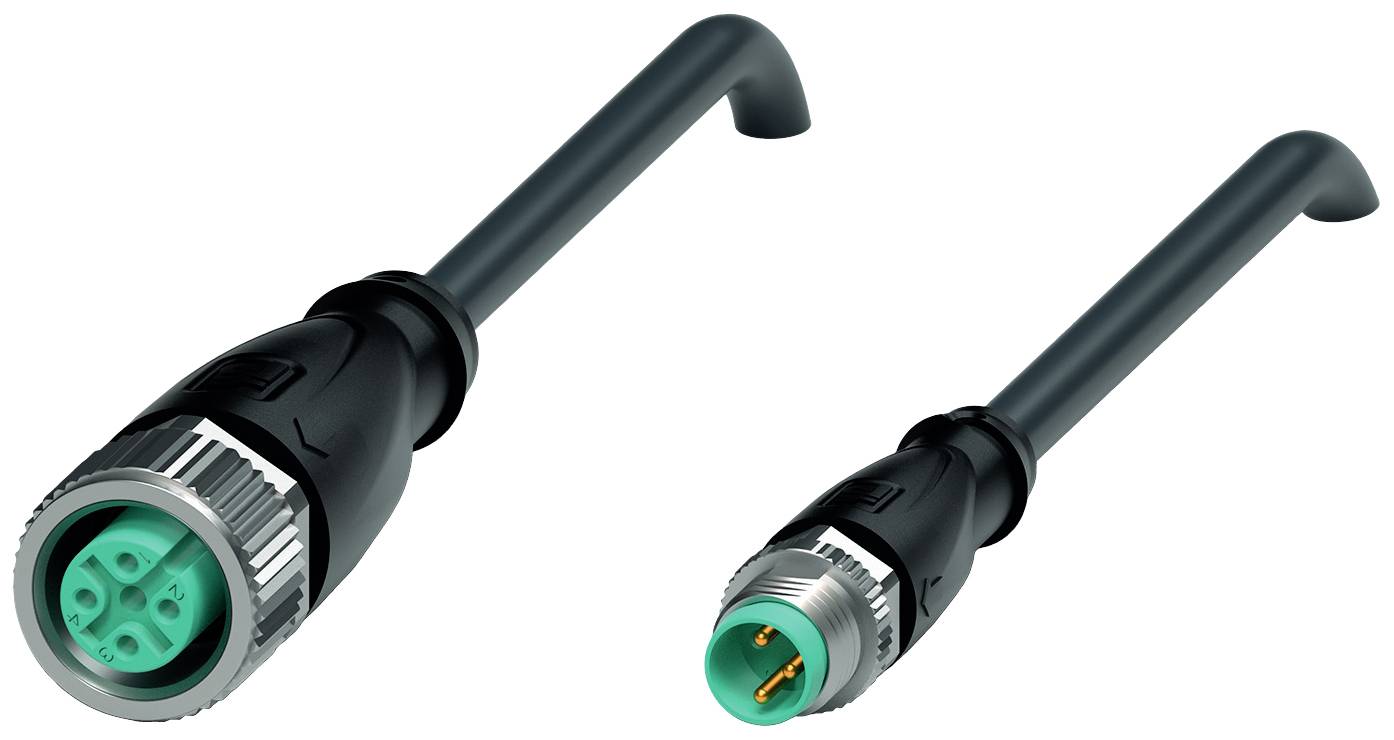

Deux connecteurs industriels avec des verrouillages métalliques et des contacts verts. L'un est femelle avec quatre trous, l'autre mâle avec deux broches.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
fiche droite vers raccord droit
Coté A
M12 femelle droit
Coté de raccordement B
M8 mâle droit
Nombre de pôles
3
3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 14 décembre
Nombre
Total (CHF 27.95 / pièce(s))
CHF 27.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V11-G-BK1,5M-PUR-U-V3-GM

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

fiche droite vers raccord droit

Coté A

M12 femelle droit

Coté de raccordement B

M8 mâle droit

Nombre de pôles

3

3

Longueur de câble

1.5 m

Materiau de la gaine

PUR

Tension nominale

60 V/DC

Courant nominal

3 A

Courant nominal - arrondi

3 A

Ø extérieur

4.3 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

connecteur femelle M12

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

A

Matériau du contact

Au

Revêtement du contact

Au

IP68

IP69

IP67

Spécificités

pour chaîne porte-câbles

Température min.

-40 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

456705

Contenu

1 pc(s)

Diamètre de câble

4.3 mm

Fonction de charge sans fil

non

Diam. câble

0,34 mm²

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2629686 Pepperl+Fuchs 456705 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 1.5 m Nom

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629686 Pepperl+Fuchs 456705 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 1.5 m Nom

Description

Câble de raccordement, M12 sur M8, câble PUR 3 pôles, longueur : 1,5 m

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101 | connecteur M8 x 1 : IEC 61076-2-104INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 INDICE DE PROTECTION : IP67 / IP68 / IP69Connecteur 2 Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 42 x 0,1 mm Ø Longueur : 1,5 m Symbole de câble : Li 9Y 11Y 3 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis moleté : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
