Name: Pepperl+Fuchs 456515 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2631513
Availability: BackOrder

Plateforme dédiée à vos besoins techniques
+3'500 grandes marques
Livraison offerte dès CHF 200.–
Retours simples et rapides

Conrad

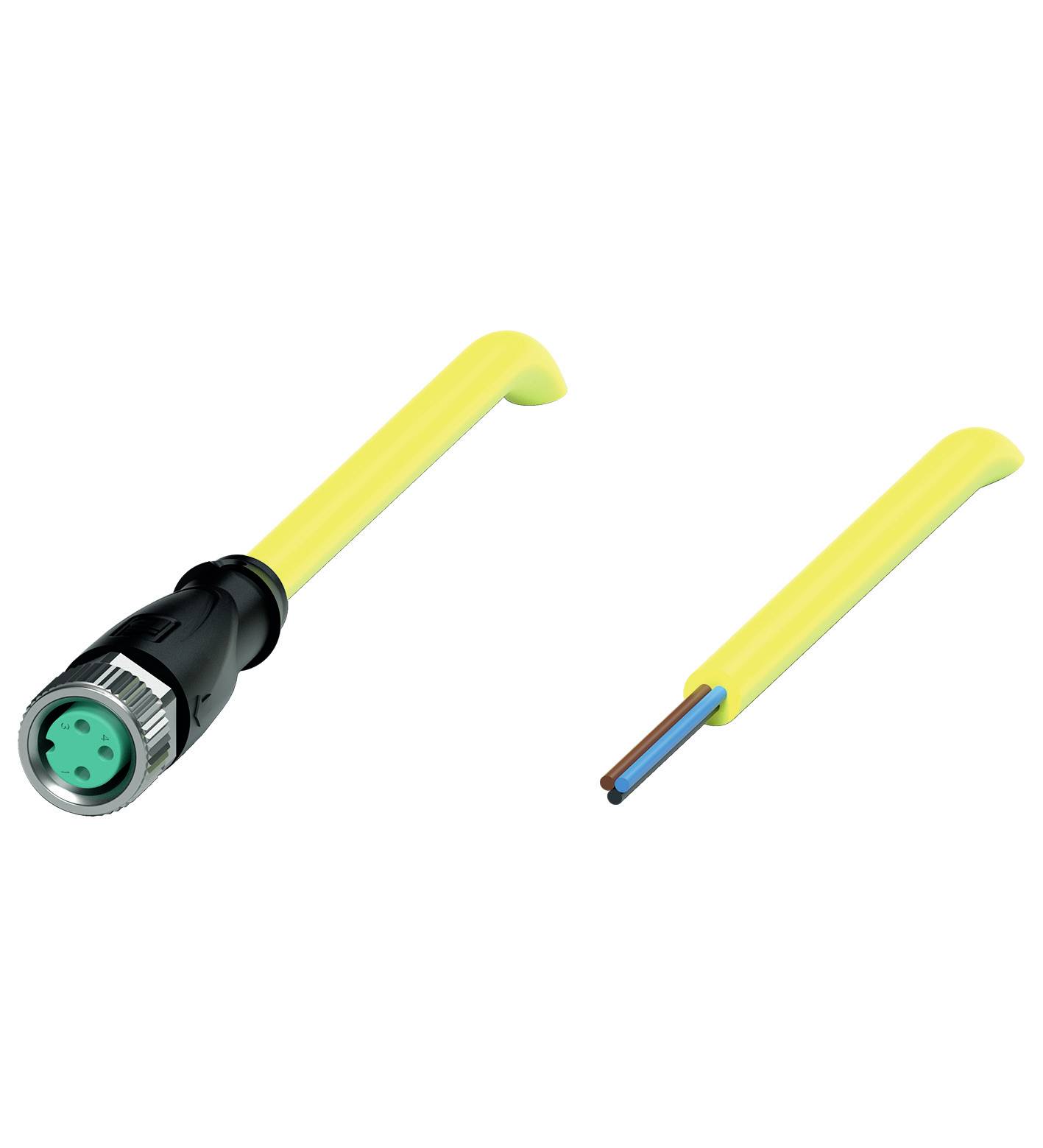

Câble jaune avec une fiche à gauche et un fil de cuivre apparent à droite. La fiche possède un contour argenté et une connexion tripolaire.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M8 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V3-GM-YE5M-PVC-U

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M8 femelle droit

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 3

Longueur de câble: 5 m

Materiau de la gaine: PVC

Tension nominale: 60 V/DC

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.3 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M8 x 1

Type de filetage connexion des câbles et montage: M8 x 1

Codification: A

Matériau du contact: Au (or)

Revêtement du contact: Au (or)

Section max.: 0.34 mm²

: IP68

Spécificités: codage A

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 456515

Contenu: 1 pc(s)

Diamètre de câble: 4.3 mm

Ø câble max.: 4.3 mm

Gamme de Ø de câble: 4.3 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631513 Pepperl+Fuchs 456515 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631513 Pepperl+Fuchs 456515 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3 1 pc(s)

Description

Prise de câble, M8, 3 pôles, câble PVC, longueur : 5 m, Conducteurs : 3 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleDonnées électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104Inflammabilité : UL 1581, IEC 60332-1-2Homologations et certificatsHOMOLOGATION UL : AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (CÂBLE)Numéro de fichier UL : E231213Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -25... 80 °C (-13 °C) 176 °F) ; Câble, mobile: -5... 80 °C (23 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 9 mm Cycles d'accouplement : min. 100Indice de protection : IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : jaune (similaire à RAL 1021) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li YY 3 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité FT1
