Pepperl+Fuchs 318232 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 20 m Nomb

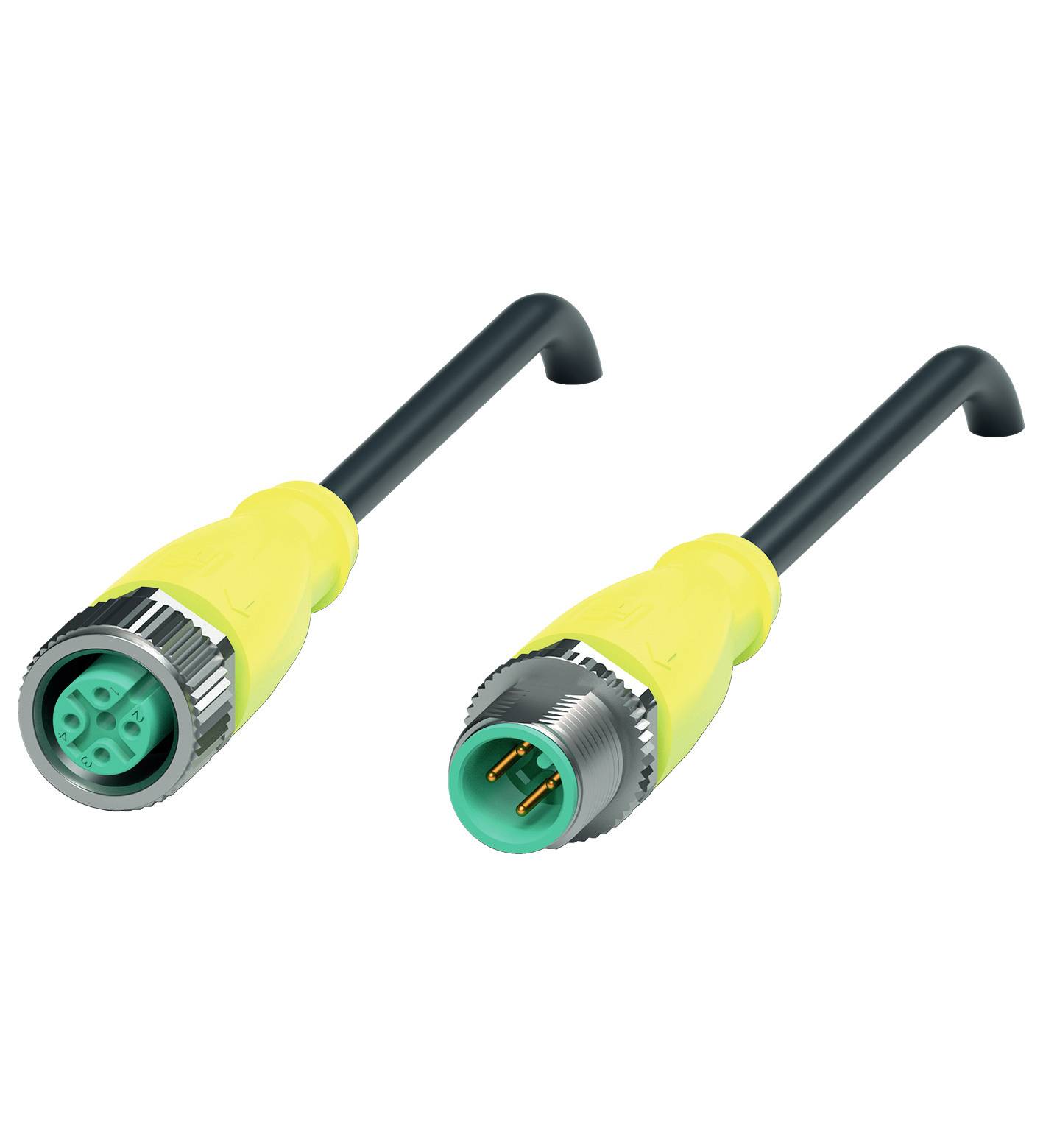

Une paire de connecteurs M12 jaunes avec fiches femelle et mâle à 4 broches, reliés par un câble noir, sur fond blanc.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
fiche droite vers raccord droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 10 décembre
Nombre
Total (CHF 85.95 / pièce(s))
CHF 85.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V1-G-S-BK20M-PUR-A-V1-G

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

fiche droite vers raccord droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

4

4

Longueur de câble

20 m

Materiau de la gaine

PUR

Tension nominale

250 V DC/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Ø extérieur

4.3 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

câble avec connecteur

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

A

Matériau du contact

Au

Revêtement du contact

Au

Section max.

0.34 mm²

IP68

IP69

Spécificités

Gaine PUR

Température min.

-40 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

318232

Contenu

1 pc(s)

Diamètre de câble

4.3 mm

Ø câble max.

4.3 mm

Gamme de Ø de câble

4.3 mm (max)

Fonction de charge sans fil

non

Diam. câble

0,34 mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631453 Pepperl+Fuchs 318232 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 20 m Nomb

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631453 Pepperl+Fuchs 318232 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 20 m Nomb

Description

Câble de raccordement, M12 sur M12, câble PUR 4 pôles, longueur 20 m, conducteurs : 4 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 | IEC 60754-1RÉSISTANCE AUX MICROBES : DIN EN 50525-2-21 / DIN VDE 0282-10Résistance à l'hydrolyse : DIN en 50525-2-21Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Numéro de fichier UL : E231213Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 42 x 0,1 mm Ø Longueur : 20 m Symbole de câble : Li F 9Y 11Y 4 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, jaune Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux projections de soudure : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
