Name: Pepperl+Fuchs 287464 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2631616
Availability: BackOrder

Plateforme dédiée à vos besoins techniques
+3'500 grandes marques
Livraison offerte dès CHF 200.–
Retours simples et rapides

Conrad

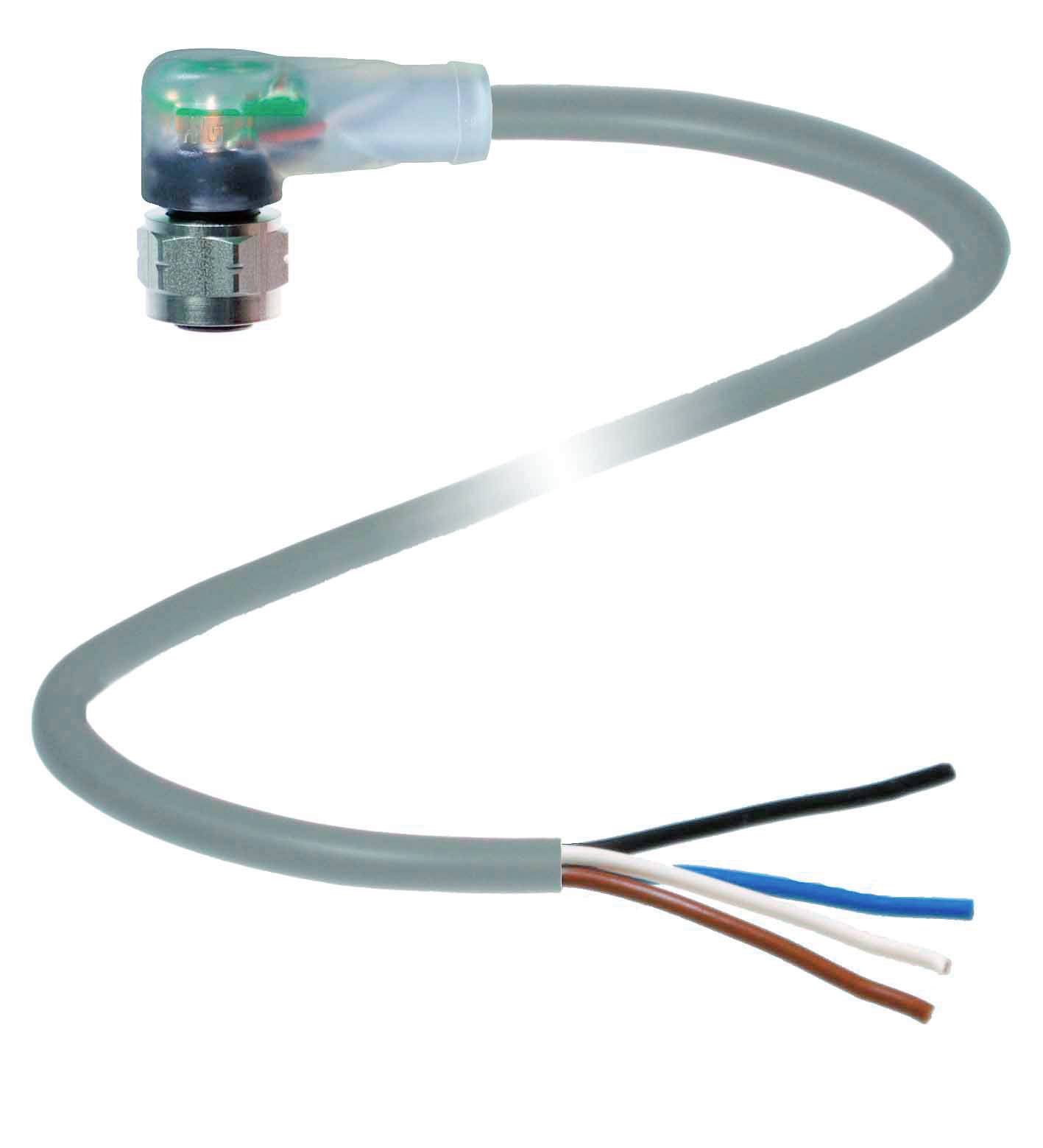

Câble gris spiralé avec une fiche transparente coudée et des extrémités de fils dénudées en noir, marron, bleu et blanc.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 10 décembre

Nombre

pièce(s)

Total (CHF 29.95 / pièce(s))

CHF 29.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-WV4A-A2-5M-PVC

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 4

Longueur de câble: 5 m

Materiau de la gaine: PVC

Tension nominale: 24 V/DC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au

Revêtement du contact: Au

Section max.: 0.34 mm²

: IP67
IP68
IP69

Spécificités: ignifuge

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 287464

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 4.8 mm

Gamme de Ø de câble: 4.8 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631616 Pepperl+Fuchs 287464 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631616 Pepperl+Fuchs 287464 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4 1 pc(s)

Description

Prise de câble, M12, acier inoxydable V4A, LED, 4 pôles, Câble PVC, longueur : 5 m, conducteurs : 4 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleAffichage/commandesLED verte : voyant d'alimentationLED jaune : affichage de la fonction broche 4Données électriquesTension de fonctionnement : max. 24 V DC -20 % / +25 %Courant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : IEC 60332-2-2Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -25... 70 °C (-13 °C) 158 °F) Câble, mobile: -5... 70 °C (23 °C) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Montage de l'outil : écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, en mouvement Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li y YM 4 x 0,34MatièreConnecteurs Raccord à vis : acier inoxydable 1.4404 / AISI 316L (V4A) Corps de poignée : TPU, transparent Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité : ignifuge

Description

Prise de câble, M12, acier inoxydable V4A, LED, 4 pôles, Câble PVC, longueur : 5 m, conducteurs : 4 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleAffichage/commandesLED verte : voyant d'alimentationLED jaune : affichage de la fonction broche 4Données électriquesTension de fonctionnement : max. 24 V DC -20 % / +25 %Courant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : IEC 60332-2-2Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -25... 70 °C (-13 °C) 158 °F) Câble, mobile: -5... 70 °C (23 °C) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Montage de l'outil : écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, en mouvement Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li y YM 4 x 0,34MatièreConnecteurs Raccord à vis : acier inoxydable 1.4404 / AISI 316L (V4A) Corps de poignée : TPU, transparent Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité : ignifuge
