Name: Pepperl+Fuchs 284231 Connecteur confectionné pour capteurs/actionneurs M8 1 m Nombre de pôles: 3 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630554
Availability: BackOrder

Vaste choix technique
+3'500 grandes marques
Livraison offerte dès CHF 200.–
Retours simples et rapides

Conrad

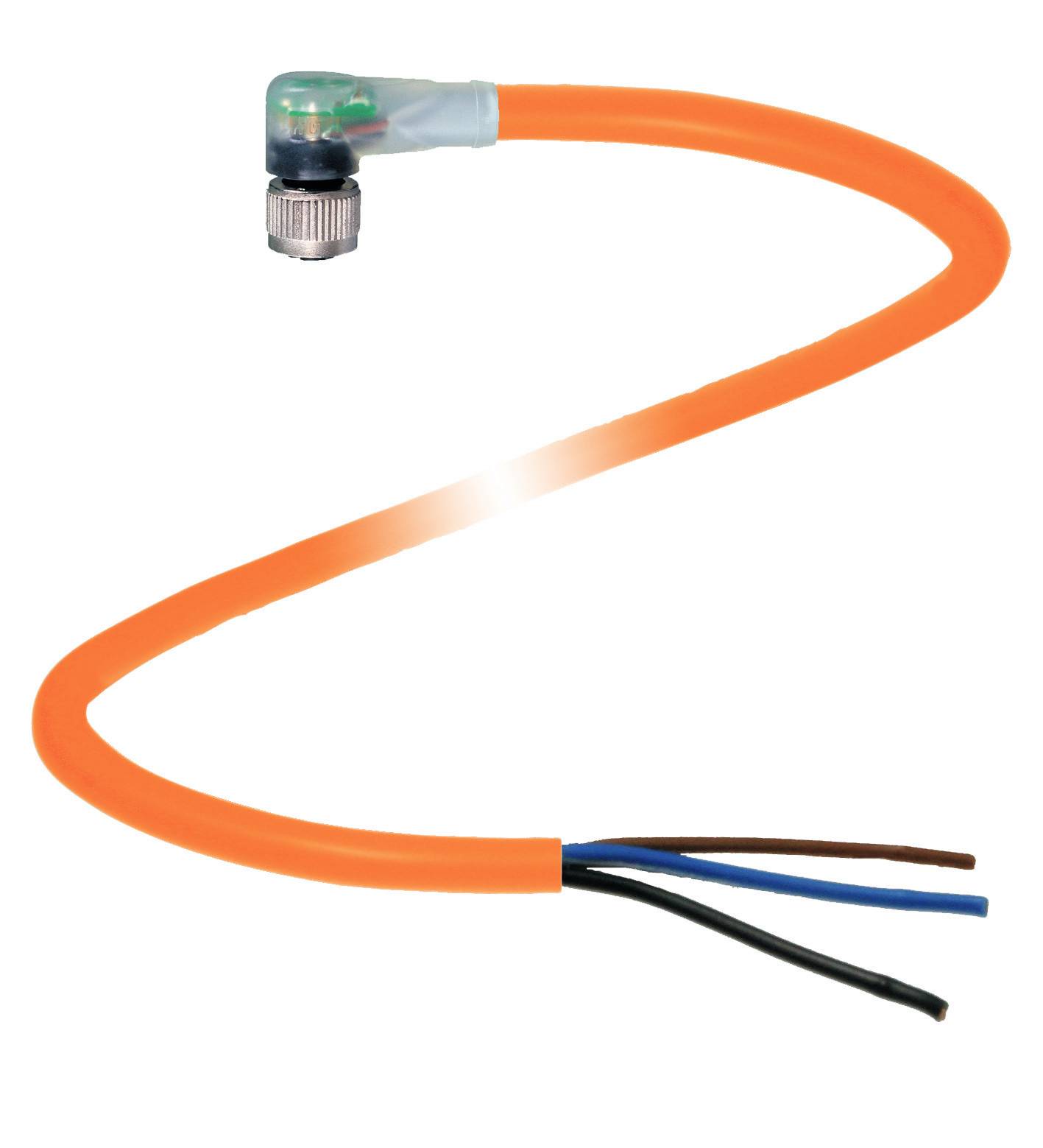

Un câble électrique orange avec une fiche coudée. Deux extrémités de câble dénudées : une bleue, une noire et une marron.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M8 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

1 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 27.95 / pièce(s))

CHF 27.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V3-WM-E2-OR1M-POC

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M8 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 3

Longueur de câble: 1 m

Materiau de la gaine: POC

Tension nominale: 24 V/DC

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur femelle M8

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8 x 1

Couleur du câble: orange

Codification: A

Matériau du contact: or

Revêtement du contact: or

: IP67

Spécificités: codage A

Température min.: -40 °C

Température max.: 150 °C

Type de fermeture: à vis

Référence fabricant: 284231

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630554 Pepperl+Fuchs 284231 Connecteur confectionné pour capteurs/actionneurs M8 1 m Nombre de pôles: 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630554 Pepperl+Fuchs 284231 Connecteur confectionné pour capteurs/actionneurs M8 1 m Nombre de pôles: 3 1 pc(s)

Description

Prise de câble à codage M8 A, LED 3 pôles, câble TPE résistant à la soudure orange, longueur : 1 M.

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Affichage/commandesLED verte : voyant d'alimentationLED jaune : affichage de la fonction broche 4Données électriquesTension de fonctionnement : max. 24 V DC -20 % / +25 %Courant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104INFLAMMABILITÉ : IEC 60332-1-2 , ISO 14572 , ISO 6722Sans halogène CEI 60754-2Résistance à l'hydrolyse : ISO 6722Résistance à l'huile : ISO 14572Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 120 °C (-40 °F) 248 °F) pour 20000 h | -40 ... 150 °C (-40 °C) 302 °F) pour 3000 h. Câble, mobile: -15... 120 °C (5... 248 °F) pour 20000 h | -15... 150 °C (5... 302 °F) pour 3000 h.Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 10 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : orange (similaire à RAL 2003) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : non utilisé | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,16 mm Ø Longueur : 1 m Symbole de câble : Li 7Y 41X 4 x 0,34Aptitude à la chaîne de remorquage Cycles de torsion : min. 300000 Contrainte de torsion : ± 360°/ 30 cmMatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de poignée : TPU, transparent Surface de contact : au Inflammabilité V-2Câble ; Manteau : POC Isolation du conducteur : ETFE Résistance au cordon de soudure : oui Résistance aux projections de soudure : oui Résistance à l'huile : oui Résistance à l'hydrolyse : oui Inflammabilité : ignifuge Réseau moléculaire : oui
