Name: Pepperl+Fuchs 281663 Connecteur confectionné pour capteurs/actionneurs M12 x 1 1.1 m Nombre de pôles: 4, 4 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2631609
Availability: BackOrder

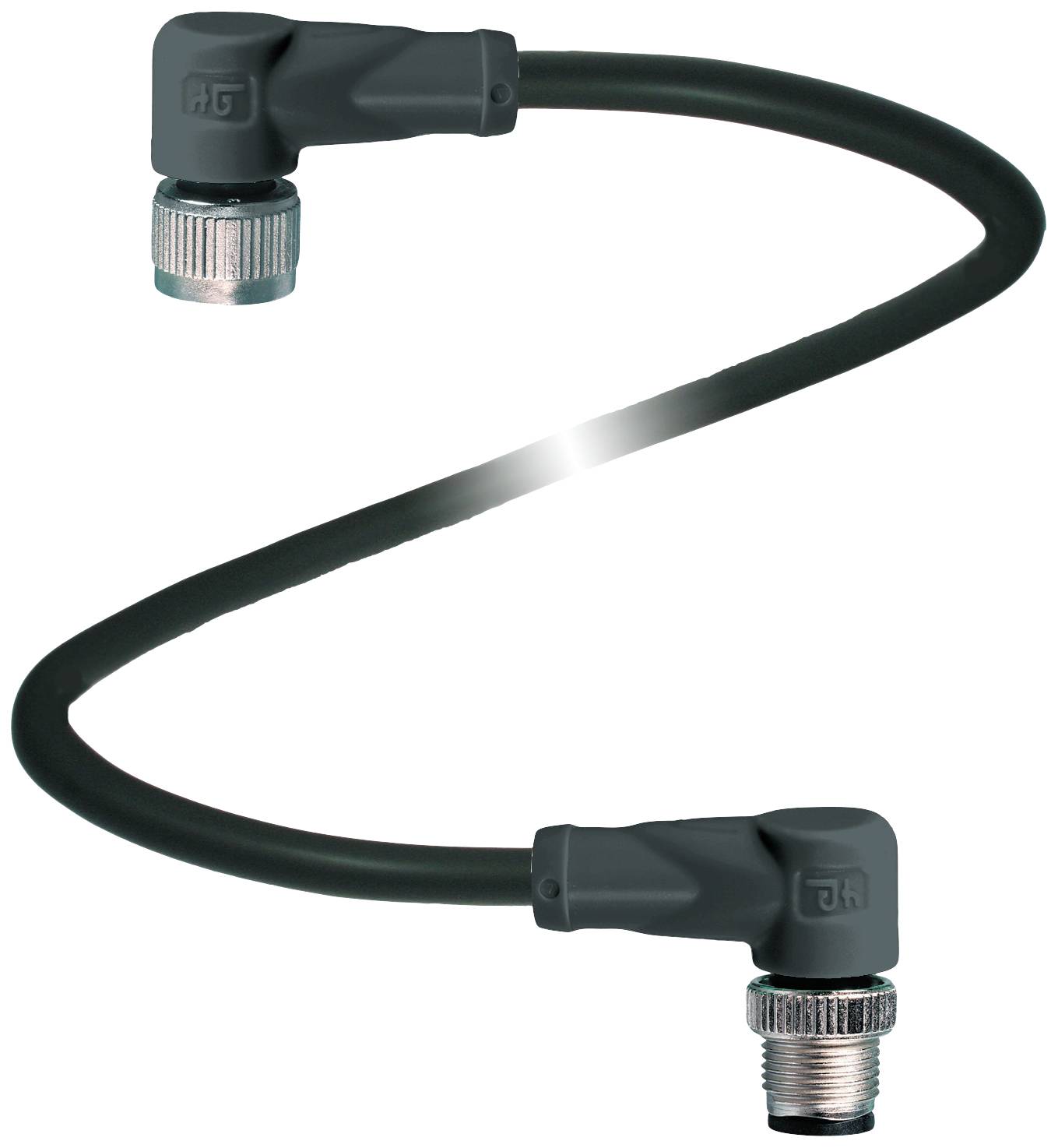

Câble noir et flexible avec deux coudes, muni d'un connecteur métallique à chaque extrémité.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

M12 mâle coudé

Nombre de pôles

Longueur de câble

1.1 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 47.95 / pièce(s))

CHF 47.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-W-BK1,1M-PUR-U5/ABG-V1-W

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: M12 mâle coudé

Nombre de pôles: 4
4

Longueur de câble: 1.1 m

Materiau de la gaine: PUR

Tension nominale: 250 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.5 mm²

Ø extérieur: 6 mm

Section de câble (câblage capteur/actioneeur): 0.5 mm²

Connexion: connecteur mâle M12

Couleur: noir

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Couleur du câble: noir

Codification: A

Revêtement du contact: or

Section max.: 0.5 mm²

: IP67
IP68
IP69

Spécificités: blindé

Température min.: -50 °C

Température max.: 105 °C

Type de fermeture: à vis

Référence fabricant: 281663

Contenu: 1 pc(s)

Diamètre de câble: 6 mm

Ø câble max.: 6 mm

Gamme de Ø de câble: 6 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0.5 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631609 Pepperl+Fuchs 281663 Connecteur confectionné pour capteurs/actionneurs M12 x 1 1.1 m Nombre de pôles: 4, 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631609 Pepperl+Fuchs 281663 Connecteur confectionné pour capteurs/actionneurs M12 x 1 1.1 m Nombre de pôles: 4, 4 1 pc(s)

Description

Câble de raccordement, M12 sur M12, câble PUR 4 pôles, blindé, longueur : 1,1 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 / DIN EN 50267-2-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 21924/11558 105°C 300 V AWM I A/B 105°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixe : -50... 105 °C (-58... 221 °F) Câble, mobile: -30... 105 °C (-22 °C) 221 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 7021) Nombre de conducteurs : 4 Section de câble : 0,5 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 28 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 1,1 m Symbole de câble : Li 9Y C11Y 4 x 0,50MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2

Description

Câble de raccordement, M12 sur M12, câble PUR 4 pôles, blindé, longueur : 1,1 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 / DIN EN 50267-2-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 21924/11558 105°C 300 V AWM I A/B 105°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixe : -50... 105 °C (-58... 221 °F) Câble, mobile: -30... 105 °C (-22 °C) 221 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 7021) Nombre de conducteurs : 4 Section de câble : 0,5 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 28 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 1,1 m Symbole de câble : Li 9Y C11Y 4 x 0,50MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
