Name: Pepperl+Fuchs 252999 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 5, 5 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630529
Availability: BackOrder

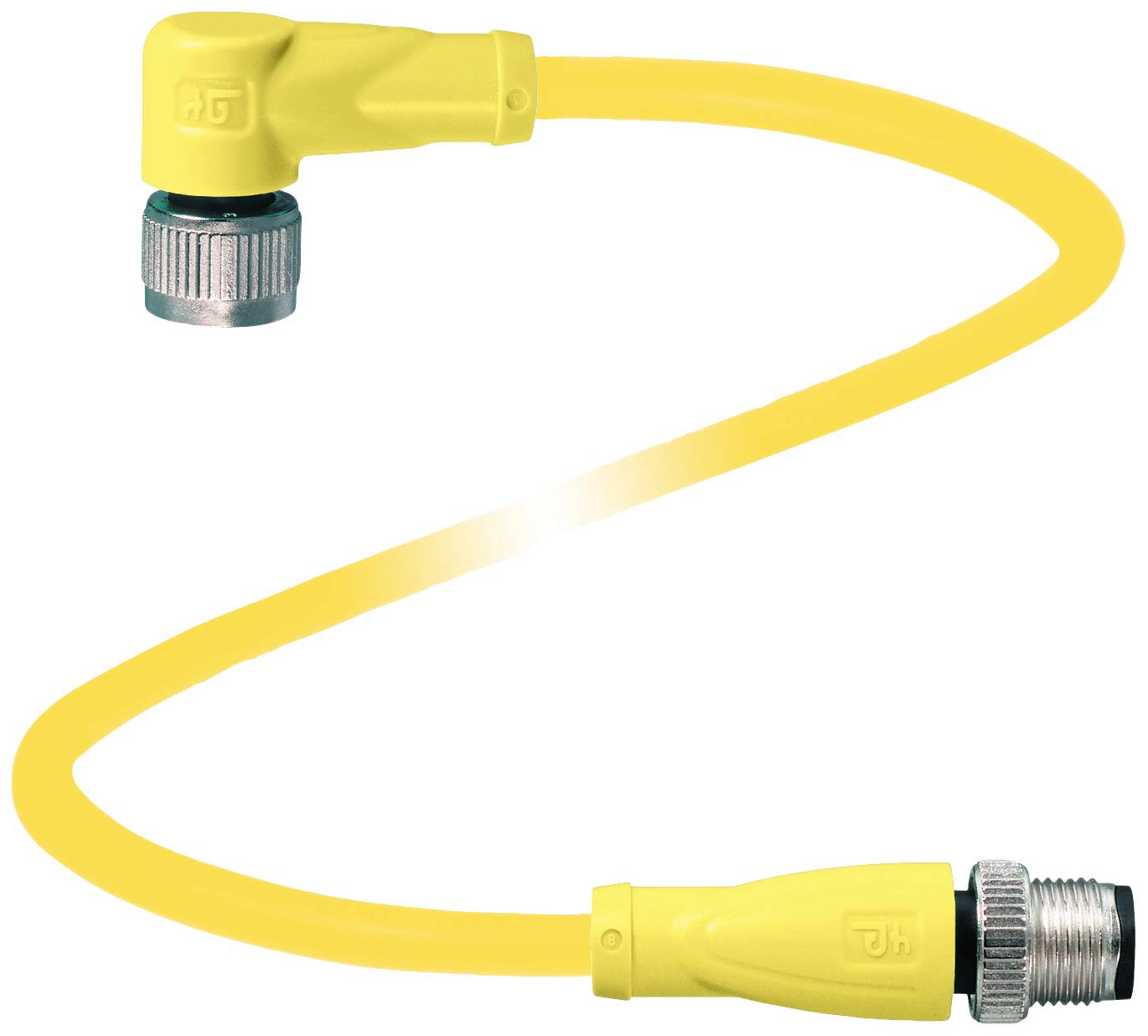

Câble jaune avec connecteurs argentés aux deux extrémités, adapté aux applications industrielles ou aux connexions réseau.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

M12 mâle droit

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre

pièce(s)

Total (CHF 39.95 / pièce(s))

CHF 39.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V15-W-S-YE5M-PUR-A-V15-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 5
5

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.7 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au (or)

Revêtement du contact: Au (or)

: IP67
IP68
IP69

Spécificités: Gaine PUR

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 252999

Contenu: 1 pc(s)

Diamètre de câble: 4.7 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

Documents & téléchargements

Fiche technique

Fiche technique 2630529 Pepperl+Fuchs 252999 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 5, 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630529 Pepperl+Fuchs 252999 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 5, 5 1 pc(s)

Description

Câble de raccordement, M12 sur M12, câble PUR 5 pôles, longueur : 5 m, conducteurs : 5 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 | IEC 60754-1RÉSISTANCE AUX MICROBES : DIN EN 50525-2-21 / DIN VDE 0282-10Résistance à l'hydrolyse : DIN en 50525-2-21Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,7 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : jaune (similaire à RAL 1021) Nombre de conducteurs : 5 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir | Ader 5 : gris Structure du câble : 42 x 0,1 mm Ø Longueur : 5 m Symbole de câble : Li F 9Y 11Y 5 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis moleté : zinc moulé sous pression, nickelé Corps de la poignée : TPU, jaune Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux projections de soudure : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
