Pepperl+Fuchs 240818-100001 Connecteur confectionné pour capteurs/actionneurs M8 x 1 droit 5 m Nombre de pôles: 3, 3 1 p

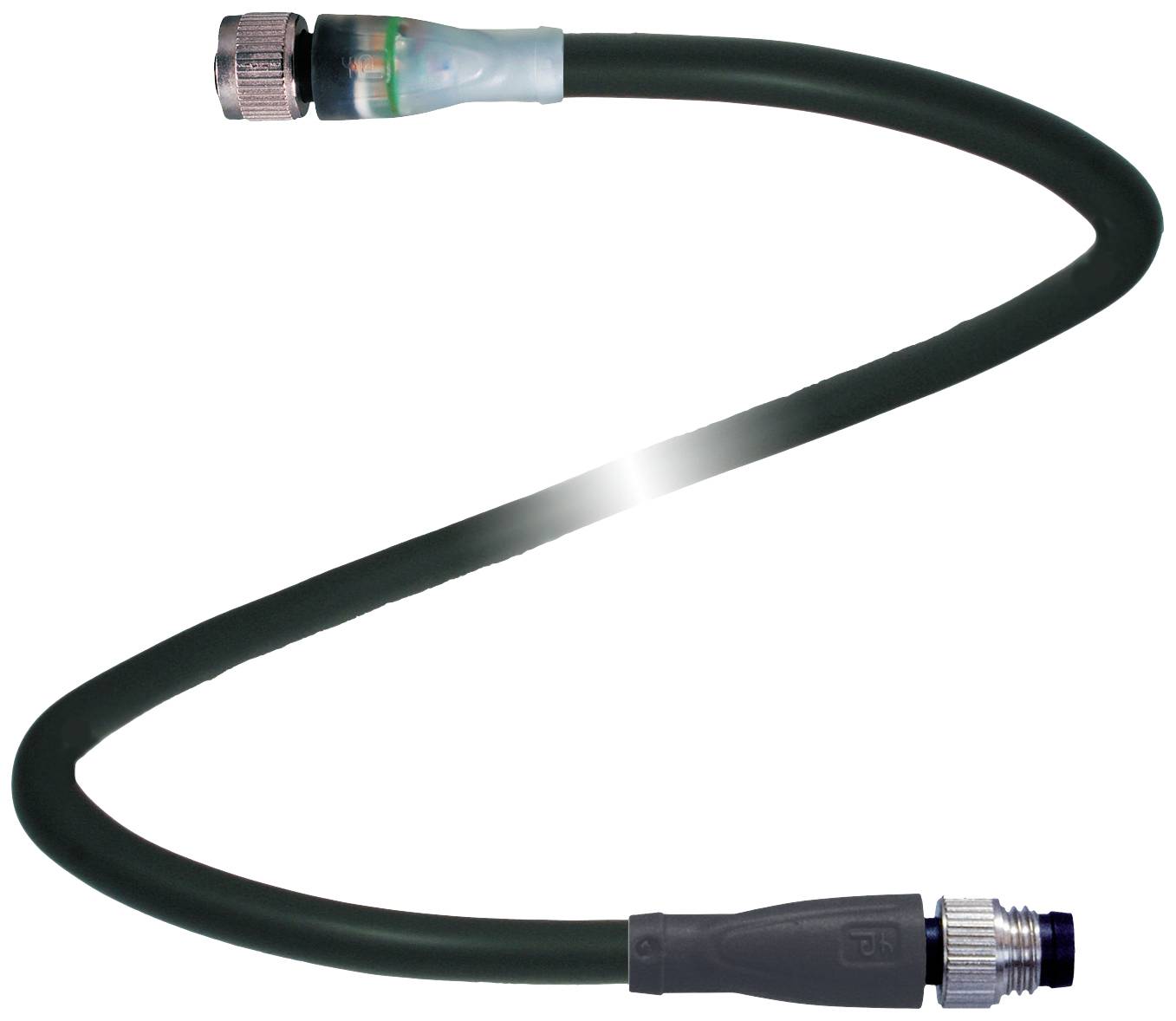

Tuyau noir avec des raccords métalliques aux deux extrémités, courbé en forme de S, sur fond blanc.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
droit
Norme de connecteur
Connectique Sensorik
Coté A
M8 femelle droit
Coté de raccordement B
M8 mâle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 5 janvier 2027
Nombre
Total (CHF 39.95 / pièce(s))
CHF 39.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V3-GM-E2-BK5M-PUR-U-V3-GM

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

droit

Norme de connecteur

Connectique Sensorik

Coté A

M8 femelle droit

Coté de raccordement B

M8 mâle droit

Nombre de pôles

3

3

Longueur de câble

5 m

Materiau de la gaine

PUR

Tension nominale

24 V/DC

Courant nominal

3 A

Courant nominal - arrondi

3 A

Section de raccordement (max.)

0.34 mm²

Ø extérieur

4.3 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

enfichable

Type de filetage côté du raccordement

M8 x 1

Codification

A

Revêtement du contact

Au

Section max.

0.34 mm²

Section (min.)

0.34 mm²

IP67

Spécificités

pour chaîne porte-câbles

Température min.

-40 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

240818-100001

Contenu

1 pc(s)

Diamètre de câble

4.3 mm

Ø câble max.

4.3 mm

Diam. câble (min.)

4.3 mm

Gamme de Ø de câble

4.3 - 4.3 mm

Fonction de charge sans fil

non

Diam. câble

0,34 mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630842 Pepperl+Fuchs 240818-100001 Connecteur confectionné pour capteurs/actionneurs M8 x 1 droit 5 m Nombre de pôles: 3, 3 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630842 Pepperl+Fuchs 240818-100001 Connecteur confectionné pour capteurs/actionneurs M8 x 1 droit 5 m Nombre de pôles: 3, 3 1 p

Description

Câble de raccordement, M8, longueur : 5 m

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Numéro de fichier UL : E231213Affichage/commandesLED verte : voyant d'alimentationLED jaune : affichage de la fonction broche 4Données électriquesTension de fonctionnement : max. 24 V DC -20 % / +25 %Courant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 42 x 0,1 mm Ø Longueur : 5 m Symbole de câble : Li 9Y 11Y 3 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, transparent/noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
